Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3D200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Датчики для контроля конвейера, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели O3D200 и артикул PMD 3D SENSOR

Ключевые особенности

Визуальная оценка расстояния, уровня или объема

Надежное измерение расстояния благодаря измерению времени пролета луча

Освещение, измерение и оценка в одном приборе

3072 значений расстояния за одно измерение для подробного анализа применения

Два коммутационных выхода, один из них программируемый как аналоговый выход

Характеристики

Разрешение изображения 3D [px]

64 x 48

Угол обзора 3D [°]

40 x 30

Макс. скорость считывания [Hz]

Коммуникационный интерфейс

Ethernet

Размеры [mm]

123,5 x 75 x 95

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

пиковый ток импульсный: 3250, типичное значение: 960

Мощность [W]

Класс защиты

III

Датчик изображения

PMD 3D ToF-Chip

Встроенная подсветка

да, (Инфракрасный: 850 nm невидимое излучение светодиод класс 1)

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2, Количество цифровых выходов: 2

Входы

Количество цифровых входов

Триггер

24 V PNP (IEC 61131-2 Typ 1)

Входная цепь цифровых входов

24 V PNP, (конфигурируемый, IEC 61131-2 Typ 1)

Выходы

Общее количество выходов

Количество цифровых выходов

2, (конфигурируемый)

Функция выходного сигнала

24 V PNP

Макс. падение напряжения коммутационного выхода DC [V]

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

300

Аналоговый выход по напряжению [V]

0…10

Мин. сопротивление нагрузки [Ω]

10000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Разрешение изображения 3D [px]

64 x 48

Угол обзора 3D [°]

40 x 30

Макс. скорость считывания [Hz]

Программное обеспечение / Программирование

Выбор параметров

с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением

Интерфейсы

Коммуникационный интерфейс

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T, 100Base-TX

Скорость передачи

10, 100

Заводские настройки

IP-адресс: 192.168.0.69

маска подсети: 255.255.255.0

IP — адрес шлюза: 192.168.0.201

MAC-адресс: см. типовую бирку

Условия эксплуатации

Температура окружающей среды [°C]

-10…50

Температура хранения [°C]

-40…85

Степень защиты

IP 67

Испытания / одобрения

MTTF [годы]

Механические данные

Вес [g]

1179

Размеры [mm]

123,5 x 75 x 95

Материал

корпус: алюмин. литьё под давлением, фронтальная оптика: PMMA, окно дисплея: PC

Дисплеи / Элементы управления

Дисплей

Состояние выхода	4 x светодиод, жёлтый
	4 x светодиод, зелёный
	10-сегментный дисплей, 4-значный

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение — Ethernet

Разъем: 1 x M12

электрическое подключение — Подключение к процессу

Разъем: 1 x M12

Другие данные

Размеры поля зрения

диапазон измерения / расстояния	Длина	Ширина	Пиксели [mm]	минимальная поверхность объекта
500	420	290	7 x 7	13 x 13
1000	840	580	13 x 13	26 x 26
1500	1260	870	20 x 20	39 x 39
2000	1680	1160	26 x 26	53 x 53
2500	2100	1450	33 x 33	66 x 66
3000	2520	1740	39 x 39	79 x 79
3500	2940	2030	46 x 46	92 x 92
4000	3360	2320	53 x 53	105 x 105
4500	3780	2610	59 x 59	118 x 118
5000	4200	2900	66 x 66	131 x 131
5500	4620	3190	72 x 72	144 x 144
6000	5040	3480	79 x 79	158 x 158

Для надежного обнаружения объект должен быть обнаружен не менее 2 х 2 пикселями

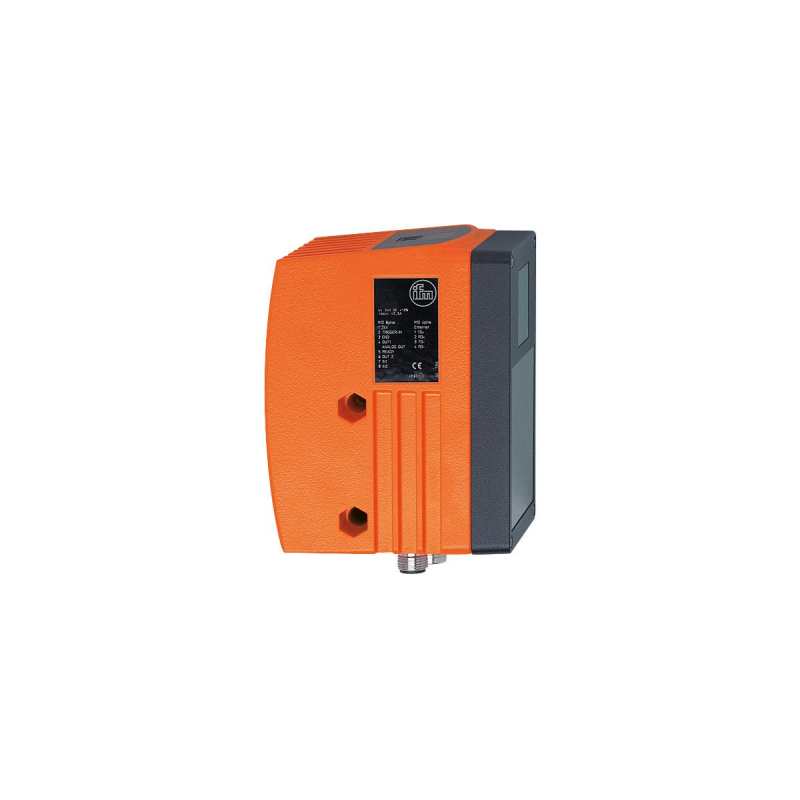

3D-датчик O3D200 Ifm electronic
