3D-датчики 3d-датчик o3d222 ifm

Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3D222 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D222 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Датчики для контроля конвейера, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели O3D222 и артикул O3DIRP3KG/E1/E2/GM/W/64

Ключевые особенности

Визуальная оценка расстояния, уровня или объема

Надежное измерение расстояния благодаря измерению времени пролета луча

Освещение, измерение и оценка в одном приборе

3072 значений расстояния за одно измерение для подробного анализа применения

Два коммутационных выхода, один из них программируемый как аналоговый выход

Характеристики

Разрешение изображения 3D [px]

64 x 48

Угол обзора 3D [°]

64 x 48

Макс. скорость считывания [Hz]

Коммуникационный интерфейс

Ethernet

Размеры [mm]

123,5 x 75 x 95

Приложение

Применение

Контроль уровня, измерение расстояния, измерение объема

Электронные данные

Рабочее напряжение [V]

20,4…28,8 DC, (EN 61131-2)

Потребление тока [mA]

Мощность [W]

Класс защиты

III

Датчик изображения

PMD 3D ToF-Chip

Встроенная подсветка

да, (Инфракрасный: 850 nm невидимое излучение светодиод класс 1)

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2, Количество цифровых выходов: 2

Входы

Количество цифровых входов

Триггер

24 V PNP (IEC 61131-2 Typ 1)

Входная цепь цифровых входов

24 V PNP, (конфигурируемый, IEC 61131-2 Typ 1)

Выходы

Общее количество выходов

Количество цифровых выходов

2, (конфигурируемый)

Функция выходного сигнала

24 V PNP, (EN 61131-2 Typ 2)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

300

Аналоговый выход по напряжению [V]

0…10

Мин. сопротивление нагрузки [Ω]

10000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Рабочее расстояние срабатывания [mm]

200…5500

Примечание к рабочему расстоянию

белая бумага: 200 x 200 mm

отражательная способность: 90 %

Разрешение изображения 3D [px]

64 x 48

Угол обзора 3D [°]

64 x 48

Макс. скорость считывания [Hz]

Программное обеспечение / Программирование

Выбор параметров

с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением

Интерфейсы

Коммуникационный интерфейс

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T, 100Base-TX

Скорость передачи

10, 100

Протокол

TCP/IP, EtherNet/IP

Заводские настройки

IP-адресс: 192.168.0.69

маска подсети: 255.255.255.0

IP — адрес шлюза: 192.168.0.201

MAC-адресс: см. типовую бирку

Условия эксплуатации

Температура окружающей среды [°C]

-10…50

Температура хранения [°C]

-40…85

Степень защиты

IP 67

Макс. защищенность от внешней засветки [klx]

8, (на объекте)

Испытания / одобрения

ЭMC

EN 61000-6-4	Излучение помех / промышленные среды
EN 61000-6-2	Помехоустойчивость / промышленные среды

Ударопрочность

DIN EN 60068-2-27

30 г 11 ms

Вибропрочность

DIN EN 60068-2-6

2 г 10…150 Hz

Фотобиологическая безопасность

исключенная группа, (DIN EN 62471)

Электробезопасность

EN 61131-2

подача питания только через цепи PELV

Механические данные

Вес [g]

1200

Размеры [mm]

123,5 x 75 x 95

Материал

корпус: алюмин. литьё под давлением, фронтальная оптика: PMMA, окно дисплея: PC

Дисплеи / Элементы управления

Дисплей

Состояние выхода	4 x светодиод, жёлтый
	4 x светодиод, зелёный
	10-сегментный дисплей, 4-значный

Принадлежности

Комплект поставки

защитные колпачки

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение — Ethernet

Разъем: 1 x M12

электрическое подключение — Подключение к процессу

Разъем: 1 x M12

Другие данные

Размеры поля зрения

диапазон измерения / расстояния	Длина	Ширина	минимальная поверхность объекта
200	250	170	7 x 7
1000	1260	870	37 x 37
2000	2520	1740	73 x 73
3000	3780	2610	109 x 109
4000	5040	3480	145 x 145
5500	6930	4790	200 x 200

Для надежного обнаружения объект должен быть обнаружен не менее 2 х 2 пикселями

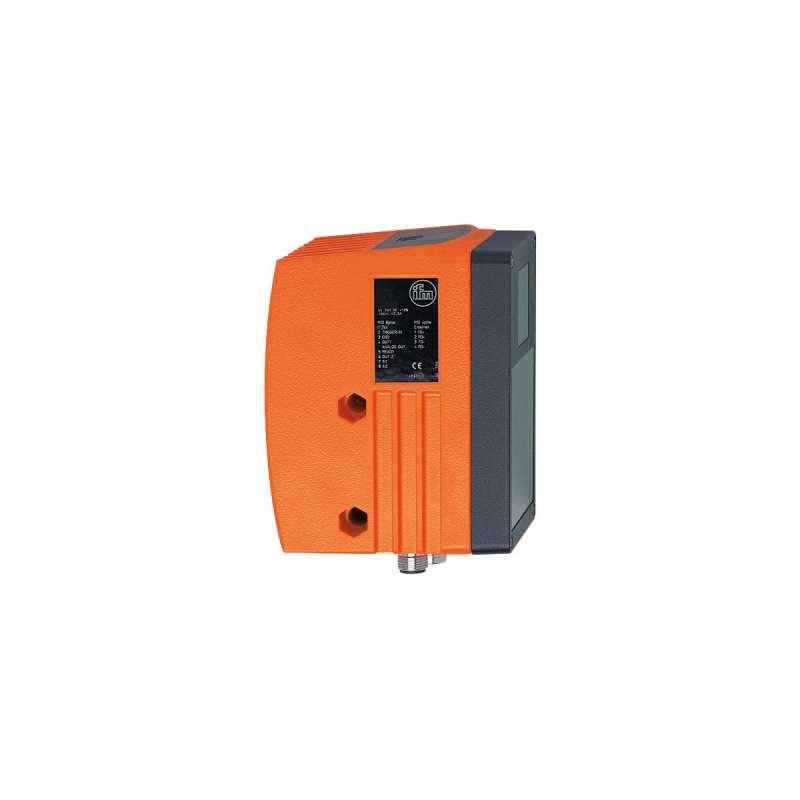

3D-датчик O3D222 Ifm electronic
