Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3D302 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D302 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Датчики для контроля конвейера, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели O3D302 и артикул O3DIRDKG/E1/GM/S/60

Ключевые особенности

Надежное определение объема для склада и конвейерной технологии

Бесконтактное определение размеров прямоугольных объектов, например, картонных упаковок или посылок

Надежное измерение высоты, ширины и длины для вычисления длины ленты и объема

Надежное измерение размера, ориентации и положения объектов для автоматизированного планирования склада

Коммутационные выходы и интерфейс Ethernet для передачи рабочих данных

Характеристики

Разрешение изображения 3D [px]

176 x 132

Угол обзора 3D [°]

60 x 45, (номинальное значение без коррекции искажений объектива)

Макс. скорость считывания [Hz]

Коммуникационный интерфейс

Ethernet

Размеры [mm]

72 x 65 x 82,6

Приложение

Применение

измерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема

Электронные данные

Рабочее напряжение [V]

20,4…28,8 DC, (EN 61131-2)

Потребление тока [mA]

Мощность [W]

10, (типичное значение)

Класс защиты

III

Датчик изображения

PMD 3D ToF-Chip

Встроенная подсветка

да, (Инфракрасный: 850 nm невидимое излучение светодиод)

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1

Входы

Количество цифровых входов

Триггер

24 V PNP/NPN (IEC 61131-2 Typ 3)

Входная цепь цифровых входов

24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3)

Выходы

Общее количество выходов

Количество цифровых выходов

3, (конфигурируемый)

Функция выходного сигнала

24 V PNP/NPN, (EN 61131-2)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

500

Аналоговый выход по напряжению [V]

0…10

Мин. сопротивление нагрузки [Ω]

10000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Рабочее расстояние срабатывания [mm]

300…8000

Примечание к рабочему расстоянию

размер объекта: 200 x 200 mm

отражательная способность: 18 %

Разрешение изображения 3D [px]

176 x 132

Угол обзора 3D [°]

60 x 45, (номинальное значение без коррекции искажений объектива)

Макс. скорость считывания [Hz]

Диапазон измерения/настройки

Диапазон измерения [m]

Программное обеспечение / Программирование

Выбор параметров

через ПК с помощью ifm Vision Assistant

Интерфейсы

Коммуникационный интерфейс

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T, 100Base-TX

Скорость передачи

10, 100

Протокол

TCP/IP, PROFINET IO, EtherNet/IP

Заводские настройки

IP-адресс: 192.168.0.69

маска подсети: 255.255.255.0

IP — адрес шлюза: 192.168.0.201

Условия эксплуатации

Температура окружающей среды [°C]

-10…50

Температура хранения [°C]

-40…85

Степень защиты

IP 65, IP 67

Макс. защищенность от внешней засветки [klx]

8, (с уменьшенной точностью измерения и повторяемостью:

Испытания / одобрения

ЭMC

DIN EN 61000-6-4	Излучение помех / промышленные среды
DIN EN 61000-6-2	Помехоустойчивость / промышленные среды

Ударопрочность

DIN EN 60068-2-27	50 г / (11 ms) неповторяющийся
DIN EN 60068-2-27	40 г / (6 ms) повторяющийся

Вибропрочность

DIN EN 60068-2-6	2 г / (10…150 Hz)
DIN EN 60068-2-64	2,3 г RMS / (10…500 Hz)

Фотобиологическая безопасность

исключенная группа, (DIN EN 62471)

Электробезопасность

DIN EN 61010-2-201

подача питания только через цепи PELV

MTTF [годы]

43,08

Механические данные

Вес [g]

801

Размеры [mm]

72 x 65 x 82,6

Материал

корпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glass, Функции дисплея: PA (полиамид)

Дисплеи / Элементы управления

Дисплей

Функция	2 x светодиод, зелёный Ethernet режим работы
Состояние выхода	2 x светодиод, жёлтый OUT 1 OUT 2

Принадлежности

Комплект поставки

Карта памяти USB с программным обеспечением и документацией

защитные колпачки

Примечания

Упаковочная величина

1 шт.

электрическое подключение — Ethernet

Разъем: 1 x M12

электрическое подключение — Подключение к процессу

Разъем: 1 x M12

Другие данные

размер поля зрения с коррекцией искажений объектива

диапазон измерения / расстояния [m]	Длина [m]	Ширина [m]
0,50	0,37	0,50
1,00	0,75	1,00
2,00	1,50	2,00
3,00	2,25	3,00
4,00	3,00	4,00
5,00	3,75	5,00

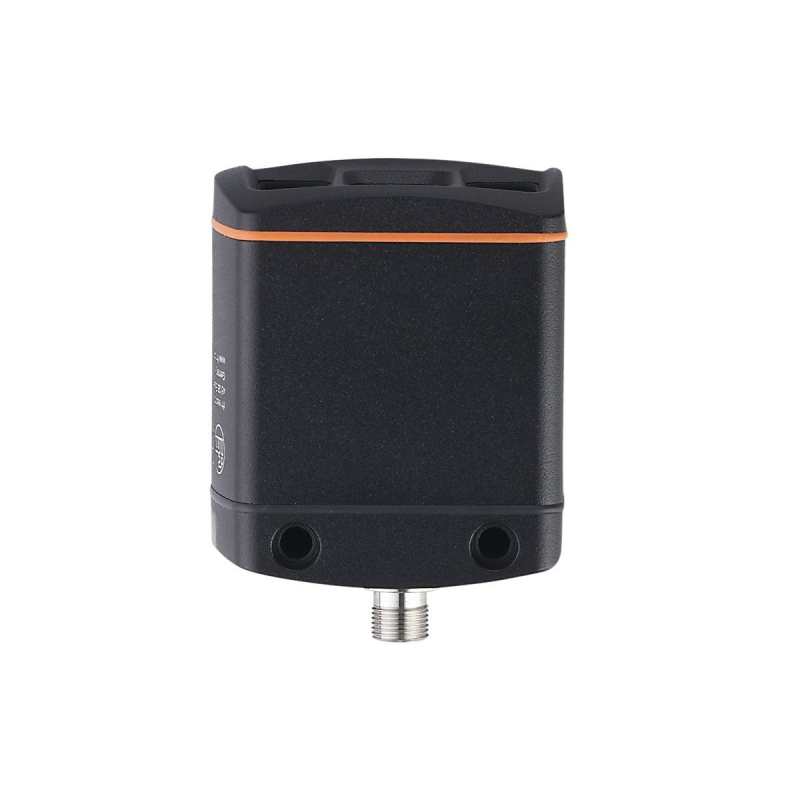

3D-датчик O3D302 Ifm electronic
