Абсолютные однооборотные энкодеры абсолютный энкодер со сплошным валом rn7012 ifm

Общее описание

Покупая Абсолютный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный энкодер со сплошным валом IFM RN7012 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RN7012 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные однооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RN7012 и артикул RMK0013-C24/E

Ключевые особенности

Для точного углового и линейного измерения и измерения положения, скорости

Прямой вывод значений через интерфейс CANopen

Прочный корпус для использования в тяжелых условиях эксплуатации

Высокая устойчивость к ударам и вибрации

Простое подключение и программирование

Характеристики

Разрешение

8192 шаги, 13 бит

Коммуникационный интерфейс

CAN

Исполнение вала

сплошной вал

Диаметр вала [mm]

Приложение

Функциональный принцип

абсолютный

Тип разрешения

однооборотный

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

100, ((10 V DC), 60 (24 V DC))

Защита от переполюсовки

да

Выходы

Код

бинарный

Диапазон измерения/настройки

Разрешение

8192 шаги, 13 бит

Программное обеспечение / Программирование

Выбор параметров

параметр CAN, шкала, предустановка, скорость передачи, направление вращения, Node ID

Адресация

переключатель адреса, 0…126

Интерфейсы

Коммуникационный интерфейс

CAN

Заводские настройки

скорость передачи: 125 kBit/s

Идентификатор узла (Node ID): 32

CAN

Протокол

CANopen, DSP — 406 V3.1, DS 301 V4.02, DS 306 V2.0

Заводские настройки

скорость передачи: 125 kBit/s

Идентификатор узла (Node ID): 32

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65, (на корпусе: IP 65, на валу: IP 64)

Испытания / одобрения

Ударопрочность

100 г (6 ms)

Вибропрочность

10 г (10…1000 Hz)

MTTF [годы]

Механические данные

Вес [g]

555

Размеры [mm]

Ø 58 / L = 99

Материал

алюминий

Макс. оборот, механический [U/min]

12000

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала

сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

110

Крепежный фланец

фланец типа ‘clamp’

Дисплеи / Элементы управления

Дисплей

Preoperational Mode	светодиод, зелёный мигает
Operational Mode	светодиод, зелёный
Сообщение об ошибке	светодиод, красный мигает

электрическое подключение

Клеммные зажимы внутри корпуса:

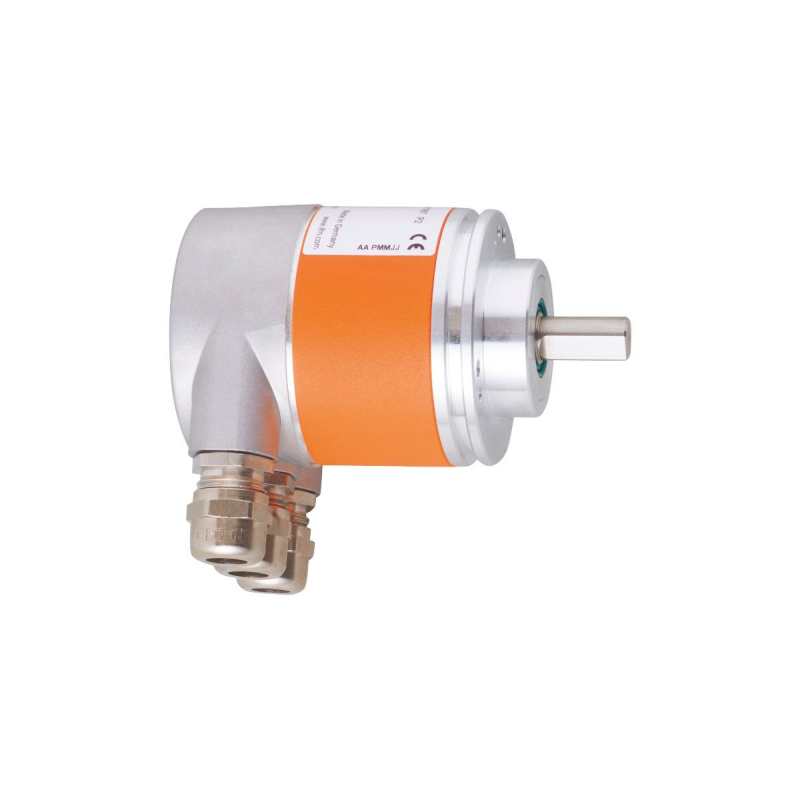

Абсолютный энкодер со сплошным валом RN7012 Ifm electronic
