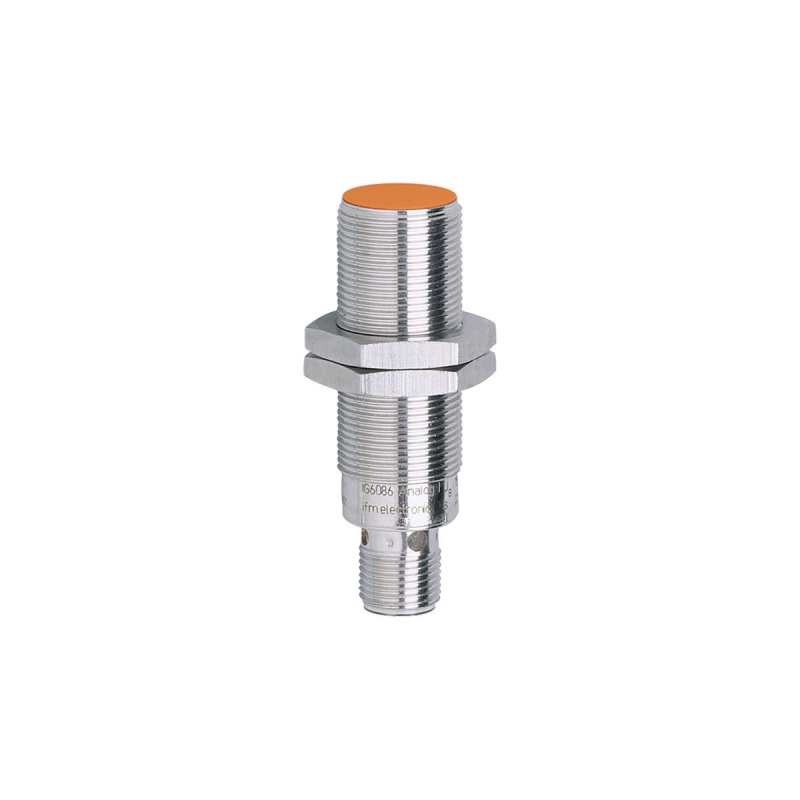

Аналоговые индуктивный аналоговый датчик с io-link ig6087 ifm

Общее описание

Покупая индуктивный аналоговый датчик с IO-Link IFM, вы выбираете качественный и проверенный продукт. индуктивный аналоговый датчик с IO-Link IFM IG6087 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG6087 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Аналоговые, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG6087 и артикул IGK4005A2PKG/IO/US

Ключевые особенности

Точный линеаризованный выходной сигнал

Очень высокая повторяемость

Для бесконтактного измерения расстояния

Широкий диапазон рабочих температур

Прочный металлический корпус для применения в тяжелых условиях эксплуатации

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Коммуникационный интерфейс

IO-Link

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60

Электронные данные

Рабочее напряжение [V]

15…30 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

300

Аналоговый выход по напряжению [V]

0…10, (Линейный, градиент: 2,222 V/mm, для подхода с передней стороны и для цели сделанной из слабой стали: 18 x 18 x 1 mm)

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

0,5…5

Точка переключения IO-Link [mm]

0,94…4,68

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4

Гистерезис [% от Sr]

3…15

Примечание к гистерезису

параметризуемый

Отклонение от линейности аналогового выхода [%]

± 1, (от предельного значения диапазона измерения)

Повторяемость аналогового выхода [%]

± 1, (от предельного значения диапазона измерения)

Температурный коэфициент [%/K vom MEW]

±0,15

Дрейф температуры [% vom MEW]

±5

Время реакции

Время отклика [ms]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

3,2

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	2

IO-Link функции (ациклические)

счётчик циклов переключения, счётчик циклов включения, счетчик часов работы, внутренняя температура, специфичный для приложения тег

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1206

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 65, IP 66, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -25°C, TB = 80°C, t1 = 30 min, t2 =

MTTF [годы]

220

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A024
Номер файла UL	E174191

Механические данные

Вес [g]

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M18 x 1 / L = 60

Обозначение резьбы

M18 x 1

Материал

Корпус: латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиод-Fenster: PEI, крепежные гайки: латунь покрыт белой бронзой

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

мишень в диапазоне измерения	4 x светодиод, жёлтый светит
мишень вне диапазона измерения	4 x светодиод, жёлтый мигает

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12
