Датчики абсолютного давления преобразователь давления pt0504 ifm

Общее описание

Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PT0504 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PT0504 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики абсолютного давления, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PT0504 и артикул PT-010-AFG14-A-ZVG/US

Ключевые особенности

Точное измерения абсолютного давления независимо от окружающего давления воздуха

Для применения в областях, требуемых очень точного регулирования давления

Прочный корпус из нержавеющей стали с высокой степенью защиты и виброустойчивостью

Компактный корпус для использования в местах с ограниченным пространством

Долговременная стабильность благодаря высокой защите от перегрузок и низкому отклонению от линейности

Характеристики

Выходной сигнал

аналоговый сигнал

Диапазон измерения

0…10 bar

0…145 psi

0…1000 kPa

0…1 MPa

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Приложение

Применение

для общепромышленного применения

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

0…80

Мин. разрывное давление

50 bar

725 psi

5000 kPa

Предел прочности по давлению

20 bar

290 psi

2000 kPa

Тип давления

Абсолютное давление

Электронные данные

Рабочее напряжение [V]

8…30 DC

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

800, (Ub = 24 V, (Ub — 8 V) / 20 mA)

Защита от короткого замыкания

да

Диапазон измерения/настройки

Диапазон измерения

0…10 bar

0…145 psi

0…1000 kPa

0…1 MPa

Точность/ погрешность

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

0…80

Температура хранения [°C]

-20…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 г (1 ms)

Вибропрочность

DIN EN 60068-2-6

10 г (10…2000 Hz)

MTTF [годы]

815

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

120

Материал

нерж. сталь (1.4404 / 316L), HNBR, PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L)

Мин. кол-во циклов давления

10 миллионов

Момент затяжки [Nm]

25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Уплотнение присоединения к процессу

NBR (по DIN 3869)

Жидкий наполнитель для переноса давления

синтетическое масло

Встроенный ограничитель

нет

Примечания

BFSL = прямая линия наилучшего соответствия

LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

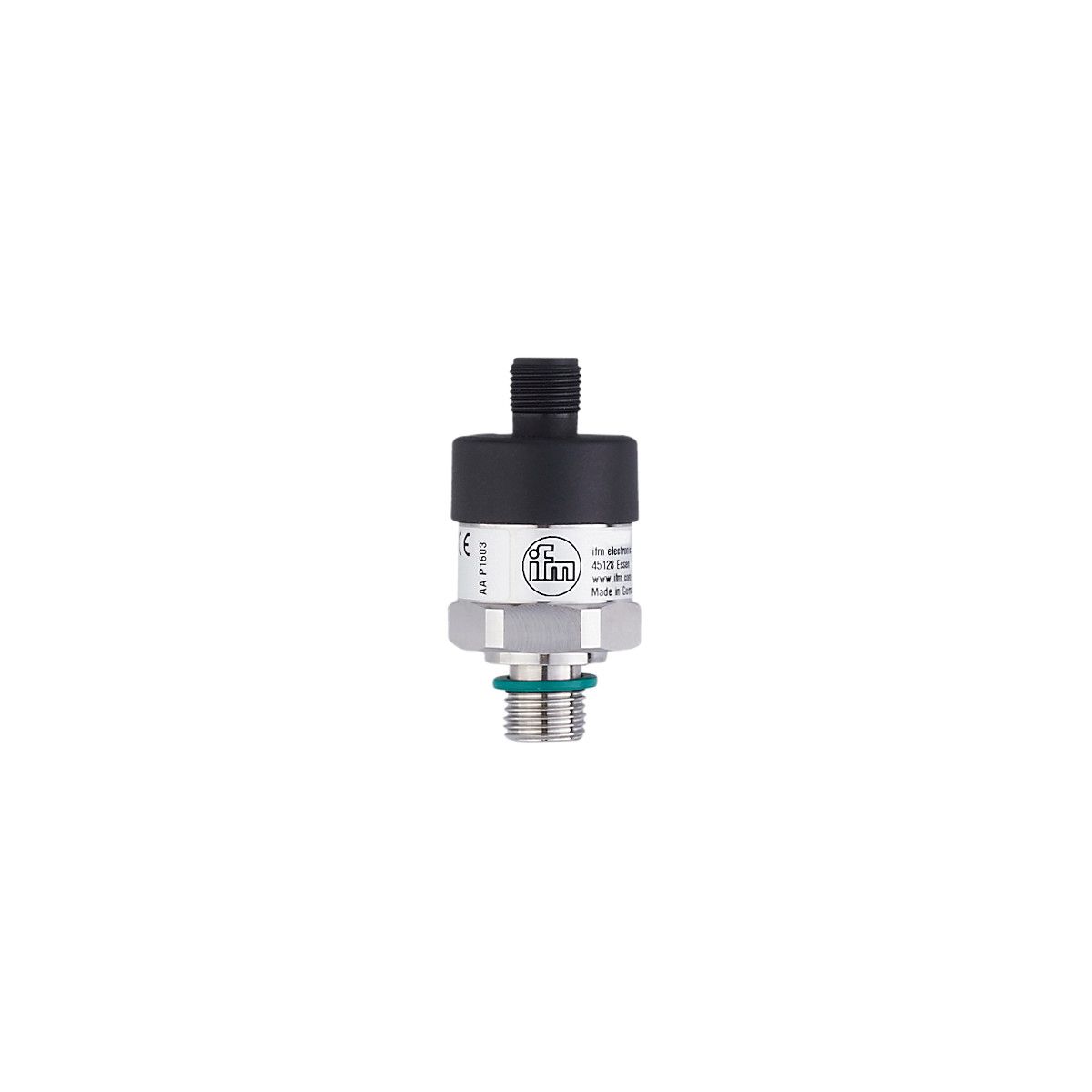

Преобразователь давления PT0504 Ifm electronic
