Датчики безопасности индуктивный датчик безопасности gf854s ifm

Общее описание

Покупая Индуктивный датчик безопасности IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик безопасности IFM GF854S по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM GF854S - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики безопасности, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели GF854S и артикул GIFK4004-2PO/SIL2/US

Ключевые особенности

Характеристики Электрическое исполнение PNP Функция выходного сигнала 2 x OSSD (A1 и A2) Зона обнаружения мишени [mm] > 6 Корпус

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Зона обнаружения мишени [mm]

> 6

Корпус

Резьбовой корпус

Размеры [mm]

M12 x 1 / L = 60

Приложение

Особенности

позолоченные контакты

Режим работы

постоянная работа

Функция безопасности

safe state when damped correctly

Применение

Применение в подвижной технике и сложных условиях

Электронные данные

Рабочее напряжение [V]

8…32 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Макс. падение напряжения коммутационного выхода DC [V]

2,5, (30 mA)

Минимальная нагрузка по току [mA]

Постоянный ток нагрузки коммутационного выхода DC [mA]

Частота переключения DC [Hz]

Выходные данные

Тип интерфейса C класс 1

Выходное напряжение при 24 В

совместим с входами Тип 1, 2 по EN 61131-2

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Макс. емкостная нагрузка CL_max [nF]

Диапазон контроля

Зона обнаружения мишени [mm]

> 6

Расстояние гарантированного отключения s(ao) [mm]

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…10

Время реакции

Задержка времени по требованиям безопасности [ms]

Время отклика при приближении к зоне срабатывания [ms]

Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]

100

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Макс. допустимая относительная влажность воздуха [%]

50, (70 °C, 50 %)

Макс. высота над уровнем моря [m]

5000

Ионизирующее излучение

не допускается

Степень защиты

IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm)

Химическая среда

протестировано в соответствии с ISO 16750-5

следующие среды были протестированы в течение 22 часов при 60 °C	Охлаждающие жидкости
	(HoughtonHocut4480
	Oemeta
	HYCUT ET 46)
Следующие среды были протестированы в течение 22 часов при 75 °C	гидравлические жидкости
	(Fuchs Renoling B15 VG 46 HLP
	Total BiohydranTMP 4HEES
	Fuchs Hydrotherm 46 M HFC)
	трансмиссионные масла
	(Fuchs TITAN ATF 3353 Dexron III)
	дизель
	биодизель
	мочевина
	(AdBlue)
	тормозная жидкость
	(K2 TURBO DOT 4)
следующие среды были протестированы в течение 22 часов при 23 °C	защита от коррозии
	(специальный консервирующий воск Sonax )
	холодный очиститель
	(Холодный очиститель Sonax )
	очиститель на основе аммиака
	(Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) )
	аккумуляторная кислота
следующие среды были протестированы в течение 2 часов при 23 °C	очиститель колесных дисков
	(Sonax Xtreme Plus)
следующие среды были протестированы в течение 10 часов при 23 °C	бензин премиум-класса без свинца

Испытания / одобрения

ЭMC

промышленные среды
EN 60947-5-3
EN 61000-4-2 ESD	6 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	20 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 61000-4-8	30 A/m 50/60 Hz / 1000 A/m 0 Hz
EN 55011	класс B
применение в подвижной технике	только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах
ISO 10605 ESD	8 kV CD / 15 kV AD
ISO 11452-2, ISO 11452-5 устойчивость к излучению	100 V/m
ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам	12 V / 24 V
импульс	1 2a 3a 3b 4 5b
Степень воздействия	III III III III III III 58V
Критерий отказа	B B B A A C/B A
EN 55025

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Широкополосный шум

EN 60068-2-64 h

5,9 g (10…2000 Hz) / эффективное ускорение для установки на шасси

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27 Ea

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

Классификация безопасности

ISO 13849-1

Категория 2, PL d

IEC 61508

SIL 2

IEC 62061

SIL cl 2

Срок службы TM (Mission Time) [h]

≤ 87600

Срок службы ТМ (дополнительная показание)

промышленные среды Температурный диапазон -25…70 °C ≤ 175200

Надёжность системы обеспечения безопасности PFHD [1/h]

Механические данные

Вес [g]

86,8

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 60

Обозначение резьбы

M12 x 1

Материал

Резьбовая втулка: латунь покрыт белой бронзой, активная поверхность: LCP, крепежные гайки: латунь покрыт белой бронзой

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

Отображение коммутационного состояния

4 светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

material for secure mounting not supplied, fixing must be done by the user

соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесной технике, землеройных и строительных машинах, а также в промышленных грузовиках

When used in industrial trucks, the screen of the connection cable has to be connected to the sensor.

Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне.

(FE360 = ST37-2K) 12x12x1 mm

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый

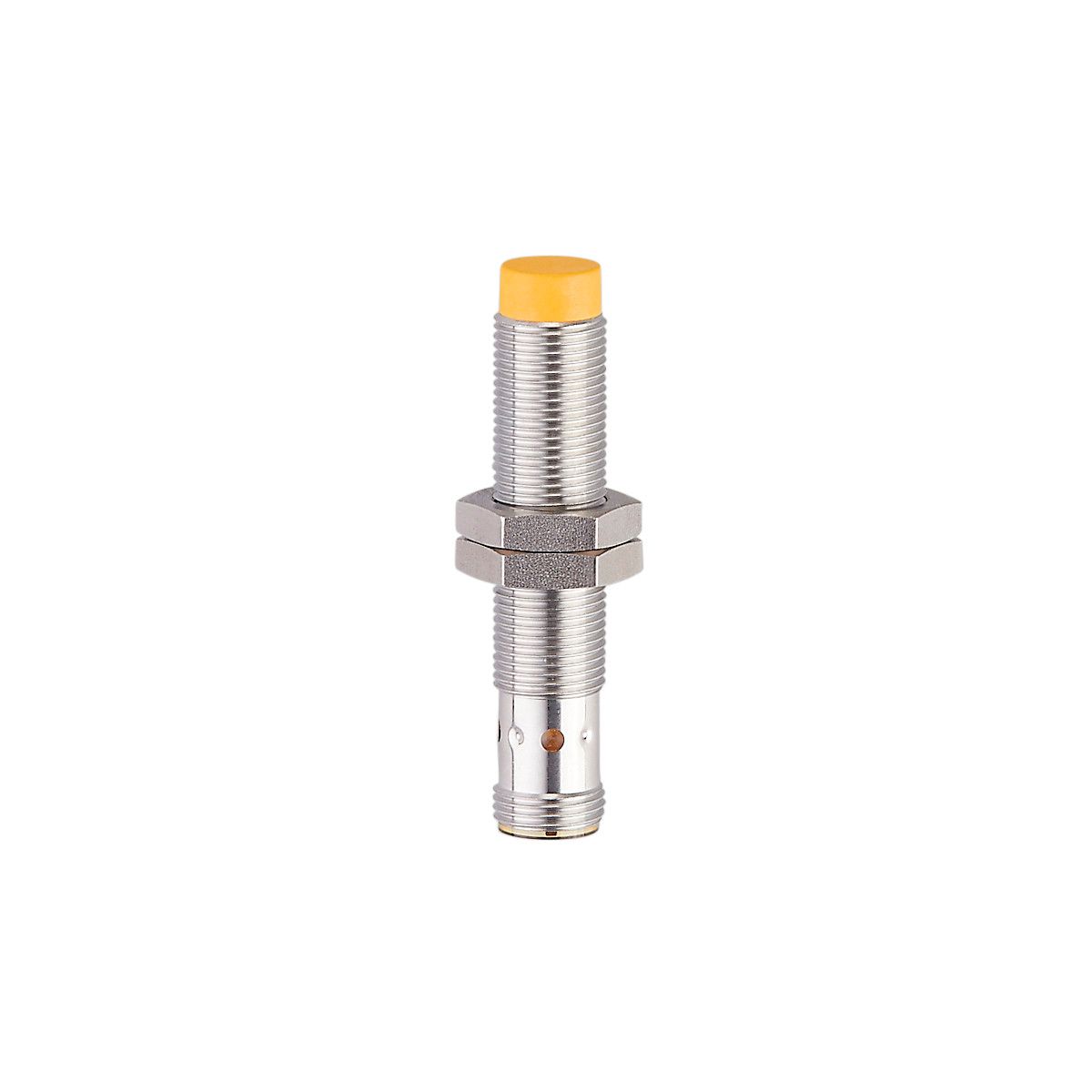

Индуктивный датчик безопасности GF854S Ifm electronic
