Датчики потока для дозирования небольшого количества датчик расхода sq0500 ifm

Общее описание

Покупая Датчик расхода IFM, вы выбираете качественный и проверенный продукт. Датчик расхода IFM SQ0500 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SQ0500 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики потока для дозирования небольшого количества, Датчики процесса.
Для заказа данной позиции достаточно указать название модели SQ0500 и артикул SQR18DXBFPKG/US-100

Ключевые особенности

Для низкой скорости потока

Подходит для воды и водных растворов

Точное измерение потока, потребления и температуры среды

Превосходная динамика и высокая чувствительность

Хорошо видимый светодиодный дисплей

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения [ml/min]

1…200

Подключение к процессу

резьбовое соединение G 1/8

Приложение

Среда

Вода, жидкости на водной основе

Температура измеряемой среды [°C]

0…60

Предел прочности по давлению [bar]

Электронные данные

Рабочее напряжение [V]

19…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250, (на каждый выход)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

500

Импульсный выход

Расходомер

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [ml/min]

1…200

Диапазон индикации [ml/min]

0…240

Точка срабатывания SP [ml/min]

6…200

Точка сброса rP [ml/min]

1…195

Начальная точка аналогового сигнала, ASP [ml/min]

0…150

Конечная точка аналогового сигнала, АЕР [ml/min]

50…200

Ширина шага [ml/min]

Динамика измерения

1:200

Контроль моментального расхода

Значение импульса

0,1…2000000000 ml

С шагом в

0,1…1000000 ml

Длина импульса [s]

0,0125…2

Контроль температуры

Диапазон измерения [°C]

0…60

Диапазон индикации [°C]

0…72

Точка срабатывания SP [°C]

1,8…60

Точка сброса rP [°C]

0,3…58,5

Aналоговая пусковая точка [°C]

0…45

Aналоговая конечная точка [°C]

15…60

С шагом в [°C]

0,1

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± (15 % MW + 2 % MEW), (Значения действительны только при следующих условиях:, Приложение: Вода, Температура измеряемой среды: 20 °C, Температура окружающей среды: 22…28 °C, прибор используется с выпрямителем потока)

Повторяемость

± 3% MW

Время реакции

Контроль скорости потока

Время отклика [s]

0,3, (dAP = 0, для возрастающего потока, для уменьшения потока)

Демпфирование коммутационного выхода dAP [s]

1…5

Демпфирование коммутационного выхода dAP в шагах [s]

0 — 0,2 — 0,4 — 0,6 — 0,8 — 1…5

Программное обеспечение / Программирование

Выбор параметров

Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Температура хранения [°C]

-25…85

Степень защиты

IP 65

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

30 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

5 г (55…2000 Hz)

MTTF [годы]

231

Механические данные

Вес [g]

455,5

Материал

нерж. сталь (1.4404 / 316L), PC, PBT-GF20, POM, NBR

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), FKM

Подключение к процессу

резьбовое соединение G 1/8

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный (ml/min, ml, °C)
Функция	2 x светодиод, жёлтый
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Падение давления без стабилизатора потока: макс. 5 мбар

Падение давления с выпрямителем потока: макс. 23 мбар.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

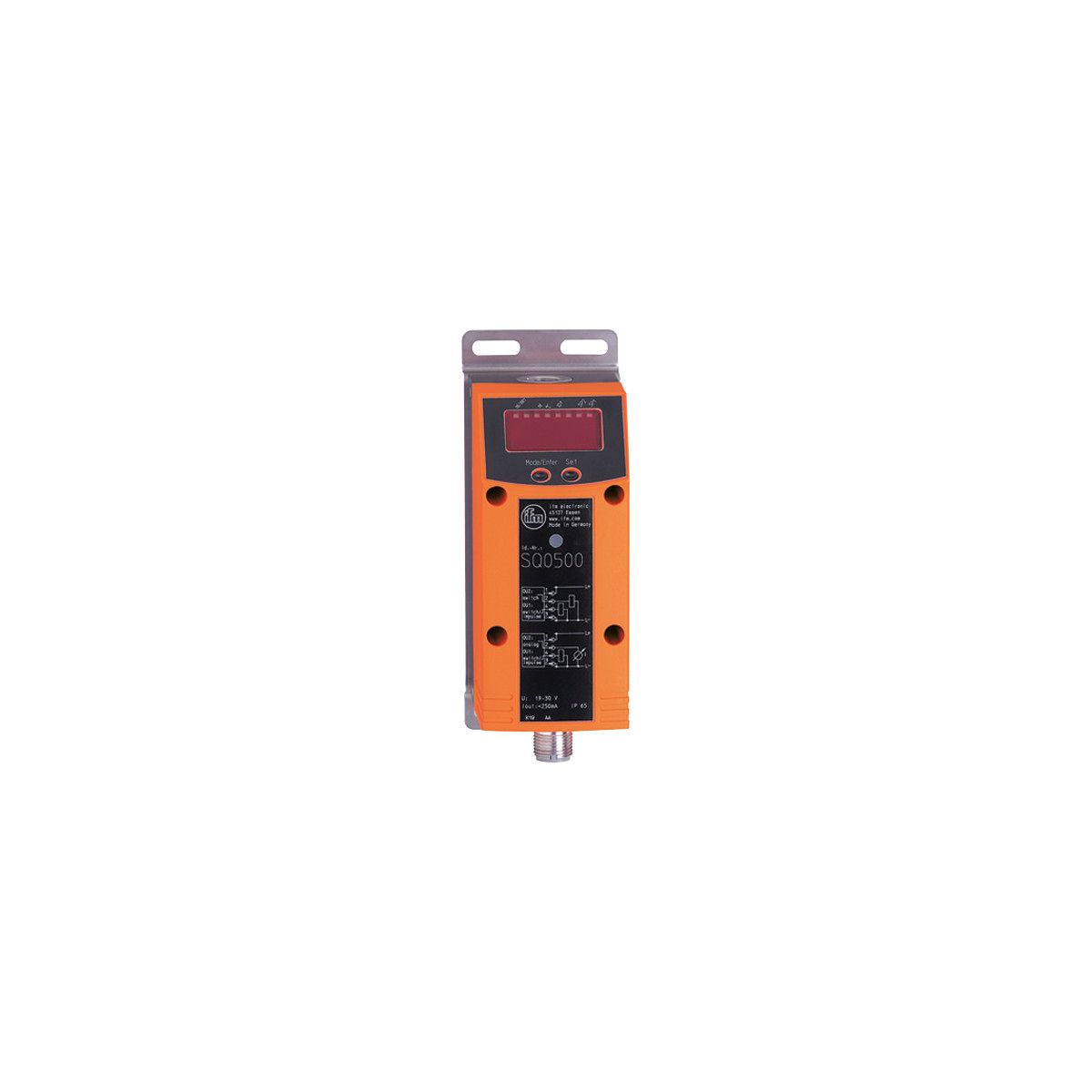

Датчик расхода SQ0500 Ifm electronic
