Датчики потока / расходомеры датчик потока sa5000 ifm

Общее описание

Покупая датчик потока IFM, вы выбираете качественный и проверенный продукт. датчик потока IFM SA5000 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SA5000 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Компактные датчики потока с дисплеем.
Для заказа данной позиции достаточно указать название модели SA5000 и артикул SAD10XDBFRKG/US-100

Ключевые особенности

Одновременное измерение потока и температуры

Оптимизирован для воды, масел и воздуха

Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона

С коммутационным выходом, аналоговым сигналом и IO-Link

Корпус с шарнирным поворотным механизмом

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Подключение к процессу

резьбовое соединение M18 x 1,5 внутренняя резьба

Приложение

Особенности

позолоченные контакты

Среда

Вода, гликолевые растворы, люфт, масла

Примечание к среде

низковязкие масла с вязкостью: ≤ 40 mm²/s (40 °C)

высоковязкие масла с вязкостью: > 40 mm²/s (40 °C)

Температура измеряемой среды [°C]

-20…90

Предел прочности по давлению [bar]

100

MAWP (для применения в соответствии с CRN) [bar]

100

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, частотный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

350

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Частота выхода [Hz]

0…1000

Диапазон измерения/настройки

Длина зонда L [mm]

Режим работы

относительный, абсолютно жидкий, абсолютно газообразный, (абсолютный: reference measurement recommended)

Примечание к заводской настройке

Режим работы: относительный

Жидкие среды

Настройка параметров в пределах [m/s]

0,04…6

Макс. чувствительность [m/s]

0,04…3

Газы

Настройка параметров в пределах [m/s]

0…200

Макс. чувствительность [m/s]

2…100

Контроль температуры

Диапазон измерения [°C]

-20…90

Разрешение [°C]

0,2

Точность/ погрешность

Контроль скорости потока

Дрейф температуры [cm/s x 1/K]

0,003 m/s x 1/K ( 70 °C)

Макс.температурный градиент (скорость изменения темп. среды) [K/min]

100

Точность

± (7 % MW + 2 % MEW), (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:, Вода: 20…70 °C, длинна впускной трубы: 1,5 m, DN25 (DIN 2448), положение установки в соответствии с инструкциями, Точность может отличаться для другой среды и монтажных положений.)

Повторяемость

0,05 m/s, (Вода, Скорость потока: 0,05…3 m/s)

Контроль температуры

Дрейф температуры

± 0,005 K/°C

Точность [K]

± 0,3 / ± 1, (Вода, Скорость потока: 0,3…3 m/s / люфт, Скорость потока: > 10 m/s)

Время реакции

Контроль скорости потока

Время отклика [s]

0,5, (T09, Вода, гликоль: 0,8 s, люфт: 7 s, масло: 1,8 s, каждый T09)

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

1,5 (T09), (Вода, Скорость потока: 0,3…3 m/s)

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый/частотный выход, выбор среды, Демпфирование, Функция обучения, дисплей можно вращать и отключить, стандартная единица измерения, цвет рабочего значения

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
Factory setting / ModE = (REL)	533
ModE = (LIQU)	540
ModE = (GAS)	547

Условия эксплуатации

Температура окружающей среды [°C]

-40…80

Температура хранения [°C]

-40…100

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

DIN EN 60947-5-9

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

132

Сертификат UL

Регистрационный номер UL

I003

Механические данные

Вес [g]

314

Материал

нерж. сталь (1.4404 / 316L), нерж. сталь (1.4310 / 301), PBT-GF20, PBT-GF30

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), Прокладка: FKM

Подключение к процессу

резьбовое соединение M18 x 1,5 внутренняя резьба

Дисплеи / Элементы управления

Дисплей

Дисплей	6 x светодиод, зелёный (%, m/s, l/min, m³/h, °C, 10³)
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

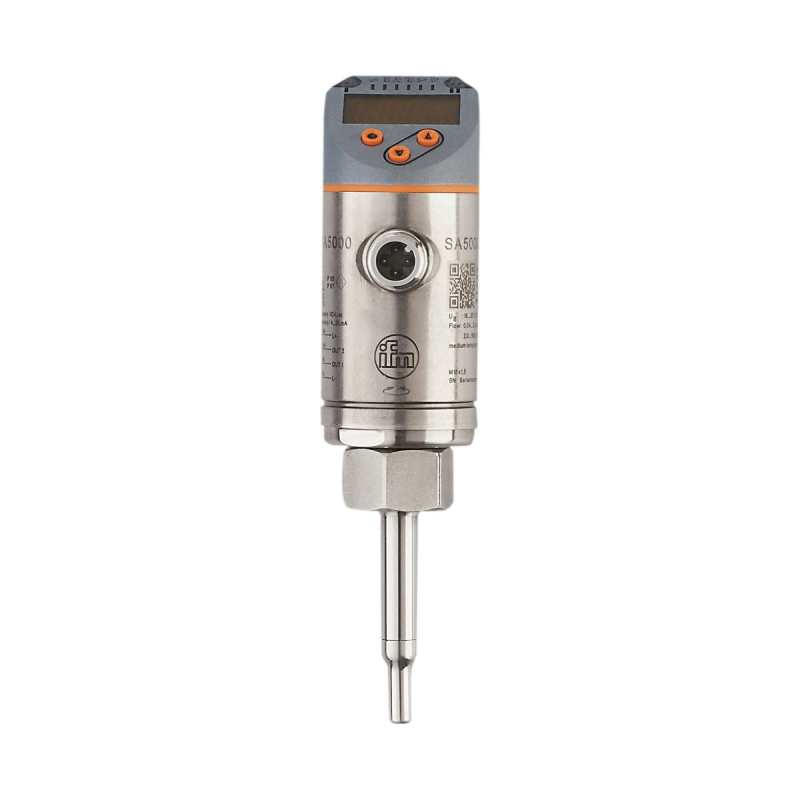

датчик потока SA5000 Ifm electronic
