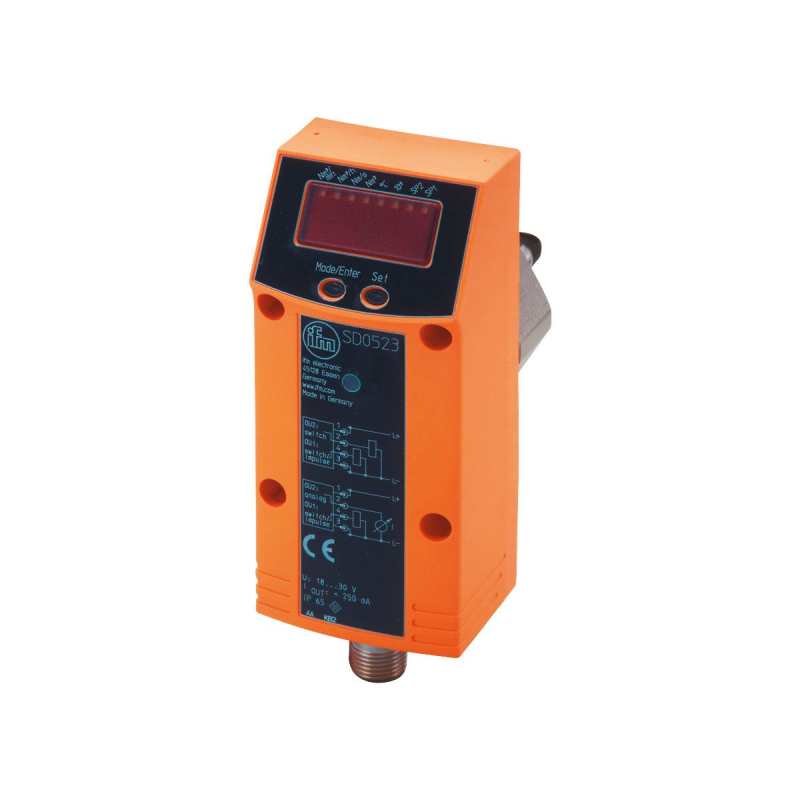

Датчик учета расхода сжатого воздуха SD0523 Ifm electronic

Датчик учета расхода сжатого воздуха SD0523
Уточнить цену
Уточнить цену
Характеристики
Все характеристики
Описание

Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SD0523 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SD0523 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Системы для измерения потребления сжатого воздуха и промышленных газов.
Для заказа данной позиции достаточно указать название модели SD0523 и артикул SDD11DGXFPKG/US-100

Ключевые особенности

  • Точное измерение потока, потребления и температуры среды
  • Высокая точность, хорошая повторяемость и динамика измерений
  • Для измерения сжатого воздуха в промышленности
  • С коммутационным, аналоговым и импульсным выходом
  • Настраиваемый на внутренний диаметр трубы

Техническое описание

Описание
Характеристики
Количество входов и выходов Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения
0,5…143,9 m/s 8…2110 m³/h 0,12…35,18 m³/min
Подключение к процессу резьбовое соединение G 1 внутренняя резьба
Приложение
Установка Настраиваемый на внутренний диаметр трубы, (38…254 mm)
Среда Сжатый воздух
Температура измеряемой среды [°C] 0…60
Предел прочности по давлению [bar] 16
Предел прочности по давлению [Mpa] 1,6
Предел прочности по давлению [psi] 232
MAWP (для применения в соответствии с CRN) [bar] 16
Электронные данные
Рабочее напряжение [V] 18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] 1
Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение PNP
Количество цифровых выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] 2
Постоянный ток нагрузки коммутационного выхода DC [mA] 250, (на каждый выход)
Количество аналоговых выходов 1
Аналоговый выход по току [mA] 4…20, (масштабируемый)
Наиб.нагрузка [Ω] 500
Импульсный выход Расходомер
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения Диапазон измерения/настройки, Контроль скорости потока, Значения при: Ø 72 mm
Диапазон измерения
0,5…143,9 m/s 8…2110 m³/h 0,12…35,18 m³/min
Диапазон индикации
0…172,7 m/s 0…2532 m³/h 0…42,22 m³/min
Разрешение
0,1 m/s 2 m³/h 0,02 m³/min
Точка срабатывания SP
1,2…143,9 m/s 18…2110 m³/h 0,28…35,18 m³/min
Точка сброса rP
0,5…143,2 m/s 6…2100 m³/h 0,12…35 m³/min
Начальная точка аналогового сигнала, ASP
0…107,9 m/s 0…1582 m³/h 0…26,38 m³/min
Конечная точка аналогового сигнала, АЕР
36…143,9 m/s 528…2110 m³/h 8,8…35,18 m³/min
Ширина шага
0,1 m/s 2 m³/h 0,02 m³/min
Контроль моментального расхода
Значение импульса 1…1000 x 10³
С шагом в 1 Nm³
Длина импульса [s] 0,7…2 (D = 72 mm)
Контроль температуры
Диапазон измерения [°C] 0…60
Диапазон индикации [°C] -12…72
Разрешение [°C] 0,2
Точка срабатывания SP [°C] 0,4…60
Точка сброса rP [°C] 0,2…59,8
Aналоговая пусковая точка [°C] 0…45
Aналоговая конечная точка [°C] 15…60
С шагом в [°C] 0,2
Точность/ погрешность
Контроль скорости потока
Воспроизводимость [% от измеряемой величины] ± 1,5
Точность (в диапазоне измерения) ± (6 % MW + 0,6 % MEW), (D = 72mm, T = 22 °C, стандартный объемный расход: 50…850 Nm³/h)
Контроль температуры
Точность [K] ± 2,5 (Q > 2 Nm³/h)
Время реакции
Контроль скорости потока
Время отклика [s] 0,1, (dAP = 0)
Демпфирование коммутационного выхода dAP в шагах [s] 0 — 0,2 — 0,4 — 0,6 — 0,8 — 1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s] 30 (Q > 2 Nm³/h)
Программное обеспечение / Программирование
Выбор параметров Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, сумматор
Интерфейсы
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
Профили Smart Sensor: Process Data Variable, Device Identification
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 3
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms] 5
Поддерживаемые DeviceID
Режим работы ID прибора
по умолчанию 381
Условия эксплуатации
Температура окружающей среды [°C] 0…60
Температура хранения [°C] -20…85
Макс. допустимая относительная влажность воздуха [%] 90
Степень защиты IP 65
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
DIN EN 61000-6-3
Вибропрочность
DIN EN 60068-2-6 5 г (55…2000 Hz)
MTTF [годы] 213
Механические данные
Вес [g] 539,5
Материал PBT-GF20, PC, нерж. сталь (1.4301/304), FKM
Материалы корпуса в контакте с изм. средой нерж. сталь (1.4401 / 316), нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM
Подключение к процессу резьбовое соединение G 1 внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей 4 x светодиод, зелёный (Nm³/min, Nm³/h, Nm³, °C)
Функции дисплея 1 x светодиод, зелёный
Состояние выхода 2 x светодиод, жёлтый
Измеренные значения буквенно-цифровой дисплей, 4-значный
программирование буквенно-цифровой дисплей, 4-значный
Примечания
Примечания
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
D = внутренний диаметр трубы
Упаковочная величина 1 шт.
электрическое подключение
Соединение Разъем: 1 x M12
диаграммы и графики
верхний предел диапазона измерения в соотношении с внутренним диаметром трубы
