Датчики потока / расходомеры датчик учета расхода сжатого воздуха sd2001 ifm

Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SD2001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SD2001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Системы для измерения потребления сжатого воздуха и промышленных газов.
Для заказа данной позиции достаточно указать название модели SD2001 и артикул SDN21DGXFPKG/US-100

Ключевые особенности

Точное измерение потока, потребления и температуры среды

Высокая точность, хорошая повторяемость и динамика измерений

Для измерения сжатого воздуха в промышленности

С коммутационным, аналоговым и импульсным выходом

Хорошо видимый 4-значный светодиодный дисплей

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения

90…24720 scfh

1,4…412 scfm

Подключение к процессу

резьбовое соединение 2′ NPT DN50

Приложение

Применение

для общепромышленного применения

Среда

Сжатый воздух

Примечание к среде

качество воздуха ISO 8573-1

класс 141

класс 344

Температура измеряемой среды [°F]

32…140

Предел прочности по давлению [bar]

Предел прочности по давлению [psi]

232

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

19…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250, (на каждый выход)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

500

Импульсный выход

Расходомер

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

90…24720 scfh

1,4…412 scfm

Диапазон индикации

0…29670 scfh

0…494,4 scfm

Точка срабатывания SP

220…24720 scfh

3,7…412 scfm

Точка сброса rP

100…24600 scfh

1,6…409,9 scfm

Начальная точка аналогового сигнала, ASP

0…18540 scfh

0…309 scfm

Конечная точка аналогового сигнала, АЕР

6180…24720 scfh

103…412 scfm

Ширина шага

10 scfh

0,1 scfm

Контроль моментального расхода

Значение импульса

0,400…4 000 000 scf

С шагом в

0,020…1000 scf

Длина импульса [s]

0,049… 2

Контроль температуры

Диапазон измерения [°F]

32…140

Диапазон индикации [°F]

32…140

Точность/ погрешность

Контроль скорости потока

Воспроизводимость [% от измеряемой величины]

± 1,5

Точность (в диапазоне измерения)

± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (класс 141 /, класс 344, условия: установка в соответствии с DIN ISO 2533, установка в трубах: DN50)

Контроль температуры

Точность [K]

± 2, (средний поток в пределах диапазона измерения потока)

Время реакции

Контроль скорости потока

Время отклика [s]

0,1, (dAP = 0)

Демпфирование коммутационного выхода dAP в шагах [s]

0 — 0,2 — 0,4 — 0,6 — 0,8 — 1

Программное обеспечение / Программирование

Выбор параметров

Контроль скорости потока, расходомер, счетчик с предварительным набором, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей

Условия эксплуатации

Температура окружающей среды [°F]

32…140

Температура хранения [°F]

-4…185

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Вибропрочность

DIN EN 68000-2-6

5 г (55…2000 Hz)

MTTF [годы]

227

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

4269,5

Материал

PBT-GF20, NBR, PC, нерж. сталь (1.4301/304), PTFE (тефлон), латунь (покрытие), FKM, алюминий с порошковым покрытием

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4301/304), FKM, керамика стекло обработанное, PEEK GF30, полиэстер, алюминий

Подключение к процессу

резьбовое соединение 2′ NPT DN50

Дисплеи / Элементы управления

Дисплей

Дисплей	4 x светодиод, зелёный (scfm, scfh, scf, °F)
Функции дисплея	1 x светодиод, жёлтый
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Примечания

scf = стандартный кубический фут

scfh = стандартный кубический фут в час

scfm = стандартный кубический фут в минуту

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.

Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

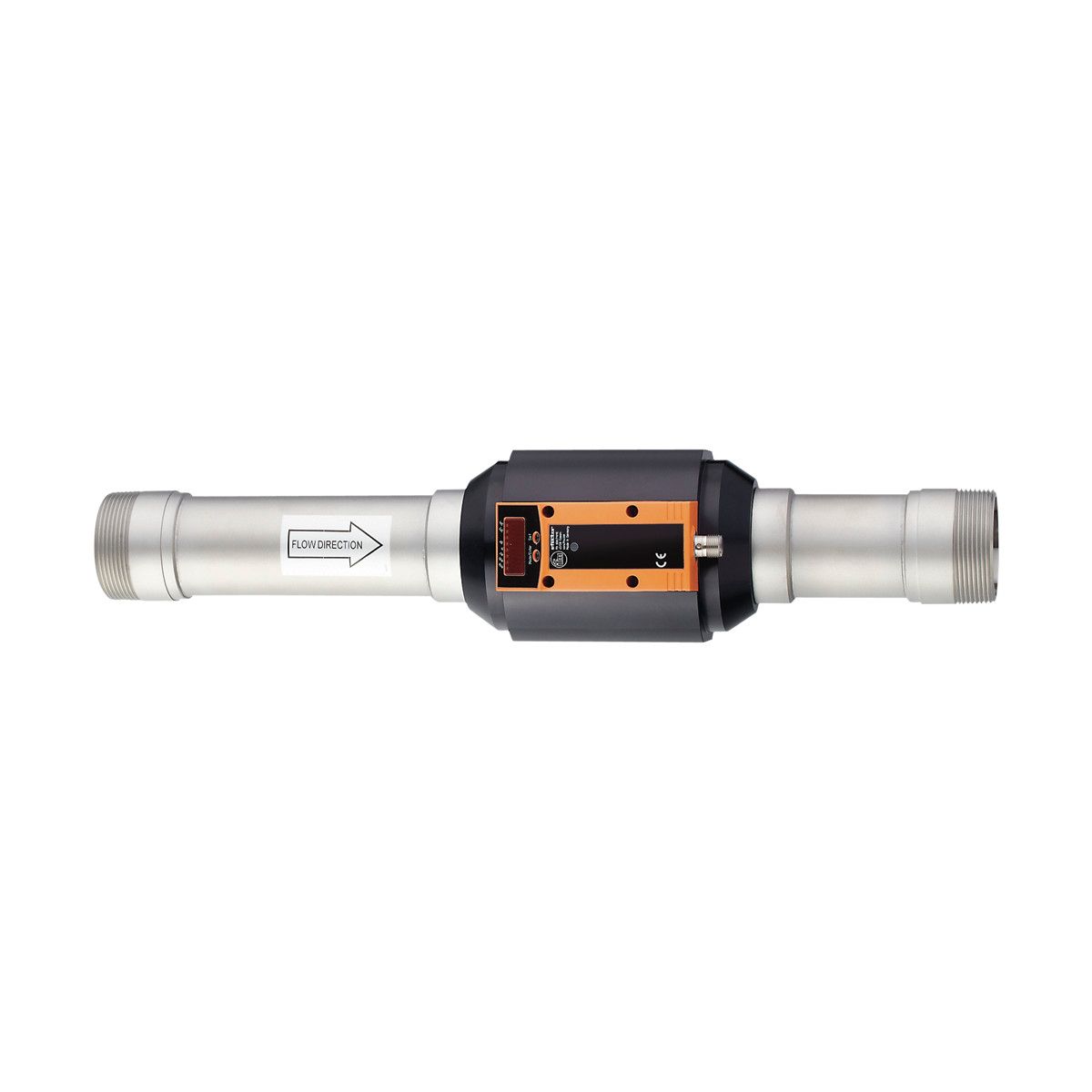

Датчик учета расхода сжатого воздуха SD2001 Ifm electronic
