Датчики потока / расходомеры датчик учета расхода сжатого воздуха sd6050 ifm

Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SD6050 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SD6050 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Системы для измерения потребления сжатого воздуха и промышленных газов.
Для заказа данной позиции достаточно указать название модели SD6050 и артикул SDR12DGXFPKG/US-100

Ключевые особенности

Точное измерение потока, потребления и температуры среды

Высокая точность, хорошая повторяемость и динамика измерений

Для измерения сжатого воздуха в промышленности

С коммутационным, аналоговым и импульсным выходом

Хорошо видимый 4-значный светодиодный дисплей

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения

10…1250 l/min

0,3…103,6 m/s

0,2…75 m³/h

Подключение к процессу

резьбовое соединение G 1/2 DN15

Приложение

Применение

для общепромышленного применения

Среда

Сжатый воздух

Температура измеряемой среды [°C]

0…60

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,6

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250, (на каждый выход)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

500

Импульсный выход

Расходомер

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

10…1250 l/min

0,3…103,6 m/s

0,2…75 m³/h

Диапазон индикации

0…1500 l/min

0…124,3 m/s

0…90 m³/h

Точка срабатывания SP

10…1250 l/min

0,8…103,6 m/s

0,6…75 m³/h

Точка сброса rP

4…1244 l/min

0,3…103,1 m/s

0,2…74,6 m³/h

Начальная точка аналогового сигнала, ASP

0…938 l/min

0…77,7 m/s

0…56,3 m³/h

Конечная точка аналогового сигнала, АЕР

312…1250 l/min

25,9…103,6 m/s

18,7…75 m³/h

Ширина шага

1 l/min

0,1 m/s

0,1 m³/h

Контроль моментального расхода

Значение импульса

0,001…1000000 m³

С шагом в

0,001 m³

Длина импульса [s]

0,02…2

Контроль температуры

Диапазон измерения [°C]

0…60

Диапазон индикации [°C]

-12…72

Точность/ погрешность

Контроль скорости потока

Воспроизводимость [% от измеряемой величины]

± 1,5

Точность (в диапазоне измерения)

± (15 % MW + 1,5 % MEW), (максимальное значение, которое должно быть достигнуто для класса качества воздуха 344 (DIN 8573-1), используя трубы с классом допустимого отклонения Т3/Т4, длина впускной и выпускной трубы без краев и резких изменений диаметра, внутренняя поверхность трубы без неровностей)

Контроль температуры

Точность [K]

± 2, (средний поток в пределах диапазона измерения потока)

Время реакции

Контроль скорости потока

Время отклика [s]

0,1, (dAP = 0)

Демпфирование коммутационного выхода dAP в шагах [s]

0 — 0,2 — 0,4 — 0,6 — 0,8 — 1

Программное обеспечение / Программирование

Выбор параметров

Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, сумматор

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

нет

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

4,1

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	262

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Температура хранения [°C]

-20…85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Вибропрочность

DIN EN 68000-2-6

5 г (55…2000 Hz)

MTTF [годы]

227

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

579

Материал

PBT-GF20, NBR, PC, нерж. сталь (1.4301/304), PTFE (тефлон), латунь (покрытие), FKM, алюминий с порошковым покрытием

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4301/304), FKM, керамика стекло обработанное, PEEK GF30, полиэстер, алюминий

Момент затяжки [Nm]

Подключение к процессу

резьбовое соединение G 1/2 DN15

Дисплеи / Элементы управления

Дисплей

Дисплей	5 x светодиод, зелёный (Nl/min, Nm³/h, Nm/s, Nm³, °C)
Функции дисплея	1 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.

Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

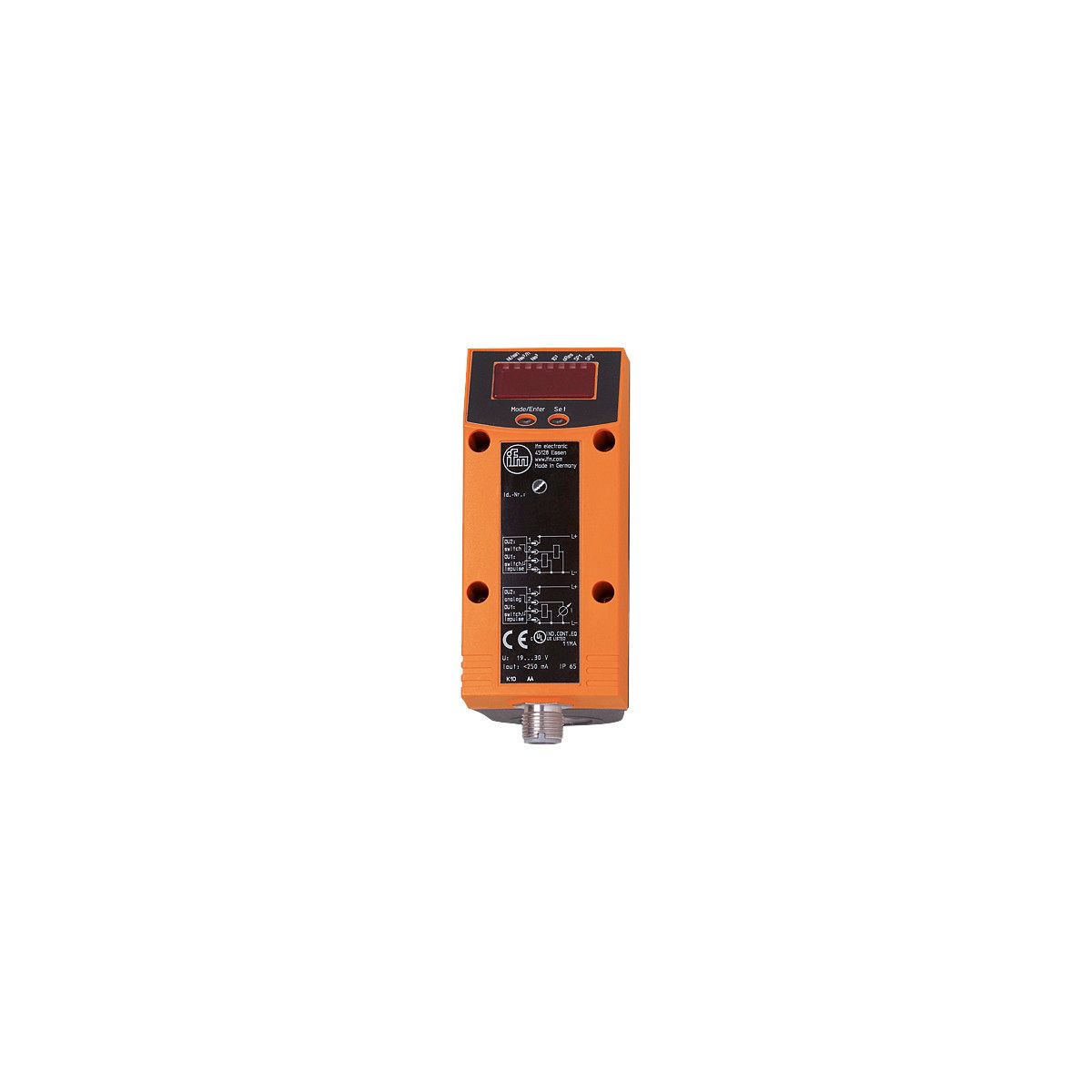

Датчик учета расхода сжатого воздуха SD6050 Ifm electronic
