Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SD6500 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SD6500 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Системы для измерения потребления сжатого воздуха и промышленных газов.
Для заказа данной позиции достаточно указать название модели SD6500 и артикул SDR12DGXFRKG/US-100

Ключевые особенности

Точное измерение потока, потребления, давления и температуры среды

Высокая точность, хорошая повторяемость и динамика измерений

Для измерения сжатого воздуха в промышленности

Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона

Дисплей можно вращать для оптимального выравнивания

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения

4…1250 l/min

0,3…99,8 m/s

0,25…75 m³/h

Подключение к процессу

резьбовое соединение R 1/2 DN15

Приложение

Применение

для общепромышленного применения

Среда

Сжатый воздух

Температура измеряемой среды [°C]

-10…60

Мин. разрывное давление [bar]

Мин. разрывное давление [MPa]

6,4

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,6

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Входы

сброс счетчика

Выходы

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150, (на каждый выход)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

500

Импульсный выход

Расходомер

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

4…1250 l/min

0,3…99,8 m/s

0,25…75 m³/h

Диапазон индикации

0…1500 l/min

0…119,8 m/s

0…90 m³/h

Разрешение

1 l/min

0,1 m/s

0,05 m³/h

Точка срабатывания SP

11…1250 l/min

0,9…99,8 m/s

0,65…74,97 m³/h

Точка сброса rP

5…1243 l/min

0,4…99,3 m/s

0,28…74,6 m³/h

Начальная точка аналогового сигнала, ASP

0…1000 l/min

0…79,8 m/s

0…60 m³/h

Конечная точка аналогового сигнала, АЕР

250…1250 l/min

20…99,8 m/s

15…75 m³/h

Значение отсечки низкого расхода LFC

1…13 l/min

0,1…1,1 m/s

0,09…0,8 m³/h

Ширина шага

1 l/min

0,1 m/s

0,01 m³/h

Контроль давления

Диапазон измерения [bar]

-1…16

Диапазон индикации [bar]

-1…20

Разрешение [bar]

0,05

Точка срабатывания SP [bar]

-0,92…16

Точка сброса rP [bar]

-1…15,92

Aналоговая пусковая точка [bar]

-1…12,8

Aналоговая конечная точка [bar]

2,2…16

С шагом в [bar]

0,01

Контроль моментального расхода

Диапазон измерения

0…100000000 m³

0…353146667,2 scf

Диапазон индикации

0…100000000 m³

0…353146667,2 scf

Точка срабатывания SP

0,001…10000000 m³

0,05…353146667,2 scf

Значение импульса

0,001…10000000 m³

0,05…353146667,2 scf

С шагом в

0,0001 m³

0,005 scf

Длина импульса [s]

0,002…2

Контроль температуры

Диапазон измерения

-10…60 °C

14…140 °F

Диапазон индикации

-24…74 °C

-11,2…165,2 °F

Разрешение

0,2 °C

0,5 °F

Точка срабатывания SP

-9,7…60 °C

14,6…140 °F

Точка сброса rP

-10…59,7 °C

14…139,4 °F

Aналоговая пусковая точка

-10…46 °C

14…114,8 °F

Aналоговая конечная точка

4…60 °C

39,2…140 °F

С шагом в

0,1 °C

0,1 °F

Точность/ погрешность

Температурный коэфициент [1/K]

± 0,07 % MW

Точность (в диапазоне измерения)

класс 141: ± (2 % MW + 0,5 % MEW), класс 344: ± (6 % MW + 0,6 % MEW) , качество воздуха по ISO 8573-1:2010, при температуре среды 23 °C

Повторяемость

± (0,4 % MW + 0,1 % MEW)

Контроль давления

Повторяемость [% от конечного значения]

± 0,2

Отклонение от характеристики [% от конечного значения]

Наибольший TK коэффициент диапазона измерений [% MEW / 10 K]

± 0,15

Наибольший TK коэффициент нулевой точки [% MEW / 10 K]

± 0,25

Контроль температуры

Точность [K]

± 0,5, (средний поток в пределах диапазона измерения потока)

Время реакции

Время отклика [s]

0,1, (dAP = 0)

Демпфирование коммутационного выхода dAP [s]

0…5

Контроль давления

Время отклика [s]

0,05

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 0,5

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, сумматор

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

7,2

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	862

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Температура хранения [°C]

-20…85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

DIN EN 60947-5-9

Вибропрочность

DIN EN 68000-2-6

5 г (10…2000 Hz)

MTTF [годы]

183

Сертификат UL

Регистрационный номер UL	I012
Номер файла UL	E174189

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для стабильных газов, группа жидкостей 2

Механические данные

Вес [g]

728,5

Материал

PBT+PC-GF30, PPS GF40, нерж. сталь (1.4301/304), нерж. сталь (1.4305/303), сталь (1.5523) оцинкованный, Латунь (2.0401), FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4301/304), нерж. сталь (1.4305/303), FKM, керамика стекло обработанное, PPS GF40, Al2O3 (керамика), акрилатный

Подключение к процессу

резьбовое соединение R 1/2 DN15

Дисплеи / Элементы управления

Дисплей

	Цветной дисплей 1,44′, 128 x 128 пикселей
	2 x светодиод, жёлтый

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.

Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

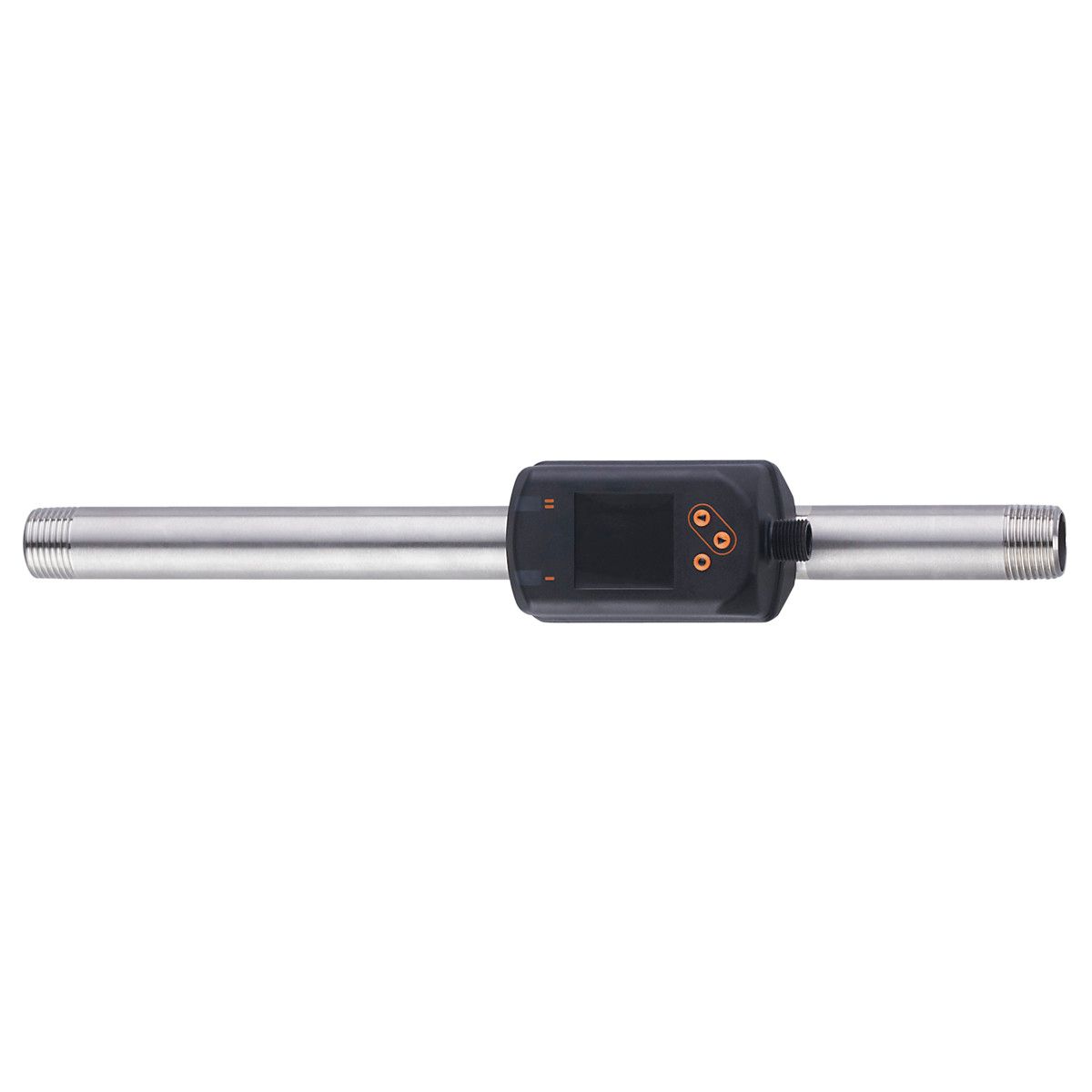

Датчик учета расхода сжатого воздуха SD6500 Ifm electronic
