Датчики типа РТ / PU преобразователь давления pt5302 ifm

Общее описание

Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PT5302 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PT5302 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Датчики типа РТ / PU.
Для заказа данной позиции достаточно указать название модели PT5302 и артикул PT-100-SEG14-A-ZVG/US/ /W

Ключевые особенности

Надежное обнаружение давления в системе в промышленном применении

Высокая устойчивость к ударам и вибрации

Прекрасная повторяемость и низкое отклонение от линейности

Срок службы более чем 60 миллионов циклов давления

Компактный и прочный корпус из нержавеющей стали для применения в ограниченном пространстве

Характеристики

Выходной сигнал

аналоговый сигнал

Диапазон измерения

0…100 bar

0…1450 psi

0…10 MPa

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Приложение

Применение

для общепромышленного применения

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-40…90

Мин. разрывное давление

1000 bar

14500 psi

100 MPa

Предел прочности по давлению

250 bar

3625 psi

25 Mpa

Примечание к прочности по давлению

статический

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

8,5…36 DC

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

720, (Ub = 24 V, (Ub — 8,5 V) / 21,5 mA)

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

0…100 bar

0…1450 psi

0…10 MPa

Точность/ погрешность

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K]

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-40…90

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

787

Сертификат UL

Регистрационный номер UL

J029

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

Материал

1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PEI

Материалы корпуса в контакте с изм. средой

1.4542 (17-4 PH / 630)

Мин. кол-во циклов давления

60 миллионов, (при 1,2 х номинального давления)

Момент затяжки [Nm]

25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Уплотнение присоединения к процессу

FKM (по DIN 3869)

Встроенный ограничитель

нет (можно модифицировать)

Примечания

BFSL = прямая линия наилучшего соответствия

LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1:	Наиб.нагрузка
2:	Наиб. нагрузка

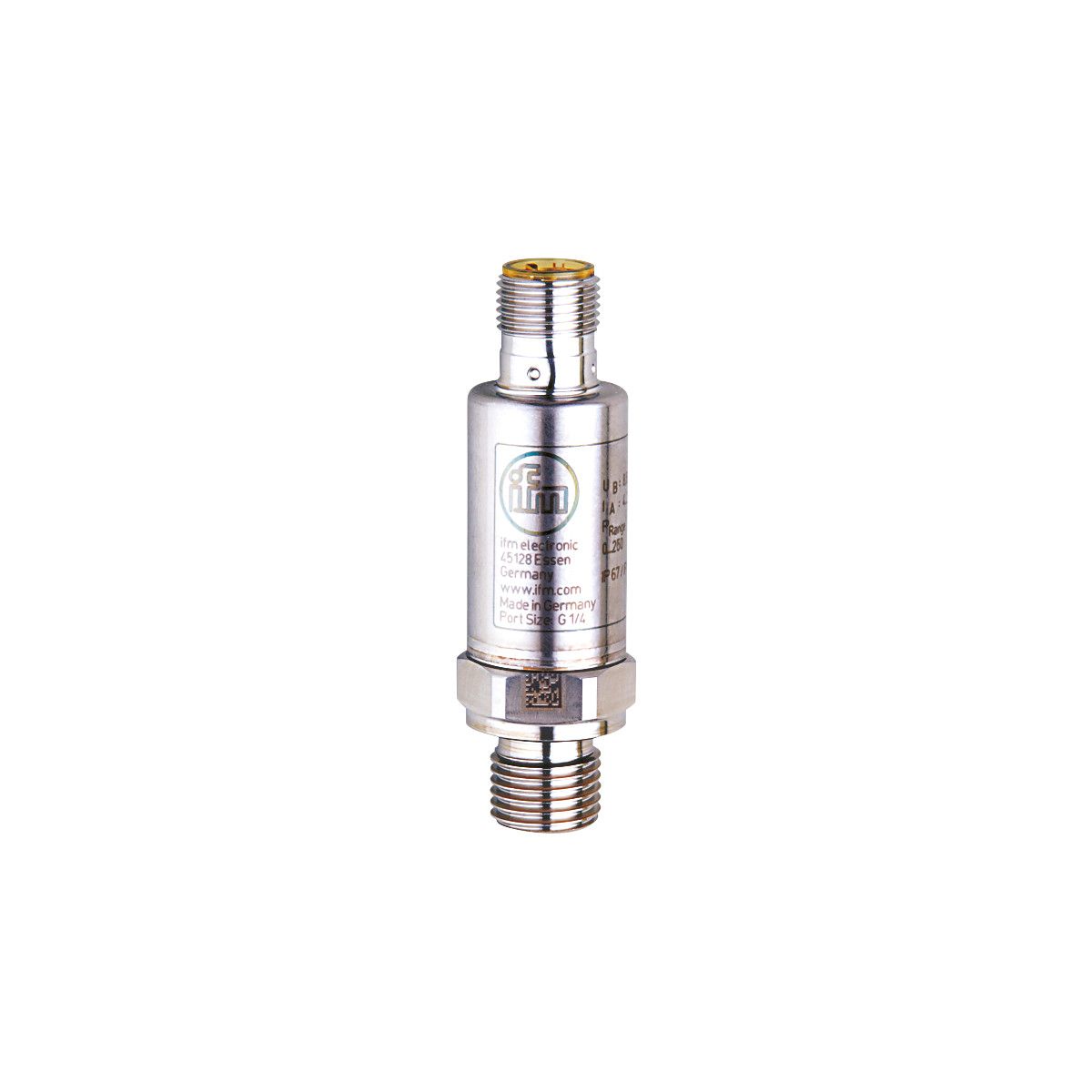

Преобразователь давления PT5302 Ifm electronic
