Общее описание

Покупая Датчик наклона IFM, вы выбираете качественный и проверенный продукт. Датчик наклона IFM JN2201 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM JN2201 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики угла наклона, Контроль вращений и перемещений, Статические датчики угла наклона.
Для заказа данной позиции достаточно указать название модели JN2201 и артикул INC-M2M090ABIAKG/US

Ключевые особенности

Точное измерение углов наклона в осях X и Y

Высокая точность измерения во всём диапазоне углов в двух осях

С двумя программируемыми коммутационными выходами, двумя масштабируемыми аналоговыми выходами и IO-Link

Компактный и прочный корпус

Высокая степень защиты для соответствия требованиям сложных условий эксплуатации

Характеристики

Размеры [mm]

90 x 62 x 33,2

Измерение наклона

Количество осей измерения

Приложение

Применение

Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения

Электронные данные

Рабочее напряжение [V]

9,2…30 DC, (выход напряжения: 12…30 DC, IO-Link: 18…30 DC)

Потребление тока [mA]

100, (24 V DC, 25 °C)

Макс. потребление тока [mA]

380, (9,2 V DC, -40 °C)

Класс защиты

III

Защита от переполюсовки

да

Защита от перепутывания полярности

да

Макс. время инициализации [ms]

1000

Время задержки включения питания [s]

300, (время разогрева)

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 2

Выходы

Общее количество выходов

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (в случае неисправности: 2 mA)

Наиб.нагрузка [Ω]

220, (220 (9,2…15 V) / 500 (15…30 V))

Аналоговый выход по напряжению [V]

2…10, (в случае неисправности: 1 V)

Мин. сопротивление нагрузки [Ω]

1000, (10000 (12…13,5 V) / 1000 (13,5…30 V))

Точность аналогового выхода [%]

≤ 1

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Принцип измерения

Ёмкостная MEMS

Измерение наклона

Количество осей измерения

Угловой диапазон [°]

± 45

Предельная частота [Hz]

0,5…10, (параметризуемый)

Точность/ погрешность

Точность [°]

≤ ± 0,01

Повторяемость [°]

≤ ± 0,01

Разрешение [°]

0,01

Температурный коэфициент [1/K]

≤ ± 0,0008

Программное обеспечение / Программирование

Выбор параметров

угол (X/Y), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	416

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Температура хранения [°C]

-40…85

Степень защиты

IP 65, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 ВЧ проводимость	10 V
DIN EN 55022 класс B / CISPR 16-2-3	30 — 1000 MHz
CISPR 25 ECE R 10	30 — 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10	20 — 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10	импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3	— 80 V импульс а / + 80 V импульс b

Ударопрочность

DIN EN 60068-2-27	100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-29	30 г 6 ms / 24000 механические удары (удар)

Вибропрочность

DIN EN 60068-2-64	10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
DIN EN 60068-2-6	10…500 Hz / 10 г 10 циклов/ось, синус

Тестирование солевым туманом

DIN EN 60068-2-52

степень воздействия 5 (автотранспортное средство)

Влажное тепло

DIN EN 60068-2-30

55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа

MTTF [годы]

176

Стандарт

Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07

Механические данные

Вес [g]

451

Размеры [mm]

90 x 62 x 33,2

Материал

корпус: отливка из цинка никелированн.

Дисплеи / Элементы управления

Дисплей

режим работы	1 x светодиод, зелёный
Порог срабатывания выхода	1 x светодиод, жёлтый

Принадлежности

Комплект поставки

Защитная крышка

Примечания

Упаковочная величина

1 шт.

электрическое подключение — цифровой

Разъем: 1 x M12

электрическое подключение — аналоговый

Разъем: 1 x M12

Другие данные

Диапазон измерения/настройки

измерение наклона
			мин.	максимум
Порог срабатывания выхода	SP1	[°]	-89,00	90,00
точка сброса	rP1	[°]	-90,00	89,00
Порог срабатывания выхода	SP2	[°]	-89,00	90,00
точка сброса	rP2	[°]	-90,00	89,00
Aналоговая пусковая точка	ASP1	[°]	-90,00	89,00
Aналоговая конечная точка	AEP1	[°]	-89,00	90,00
Aналоговая пусковая точка	ASP2	[°]	-90,00	89,00
Aналоговая конечная точка	AEP2	[°]	-89,00	90,00
Ширина шага		[°]	0,01

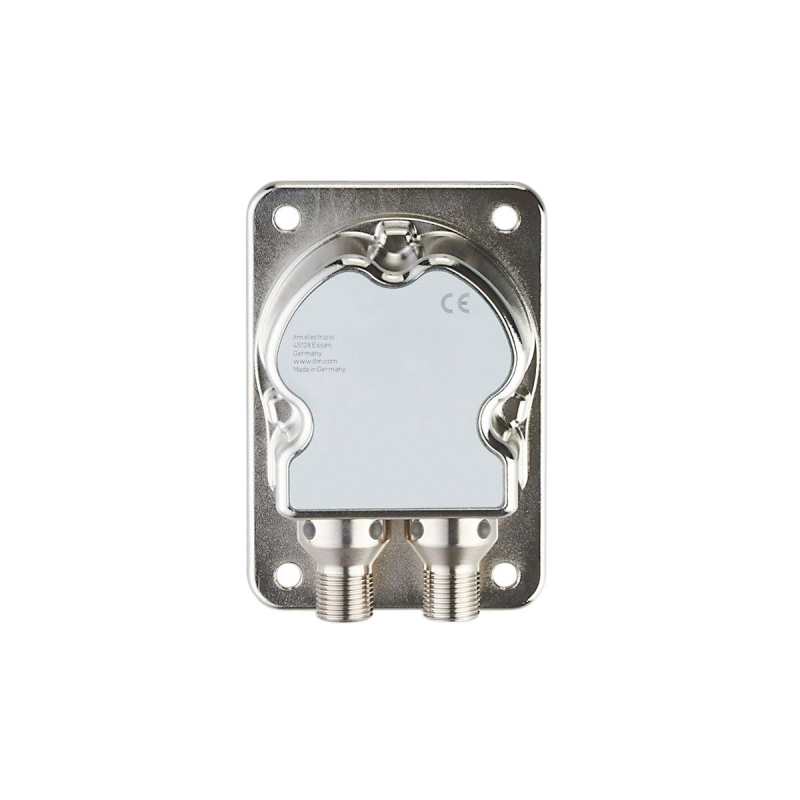

Датчик наклона JN2201 Ifm electronic
