Датчики угла наклона датчик наклона jn2301 ifm

Общее описание

Покупая Датчик наклона IFM, вы выбираете качественный и проверенный продукт. Датчик наклона IFM JN2301 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM JN2301 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики угла наклона, Контроль вращений и перемещений, Статические датчики угла наклона.
Для заказа данной позиции достаточно указать название модели JN2301 и артикул INC-M2M090J-KG/US

Ключевые особенности

Точное измерение углов наклона в осях X и Y

Высокая точность измерения во всём диапазоне углов в двух осях

Возможность настройки нулевой позиции, направления отсчёта и предельной частоты

Компактный и прочный корпус

Высокопроизводительный CAN-интерфейс для различных задач коммуникации

Характеристики

Размеры [mm]

90 x 62 x 33,2

Измерение наклона

Количество осей измерения

Приложение

Применение

Высокоточное 2-осевое измерение угла наклона для подвижной техники

Электронные данные

Рабочее напряжение [V]

9,2…30 DC

Потребление тока [mA]

70, (24 V DC, 25 °C)

Макс. потребление тока [mA]

405, (9,2 V DC, -40 °C)

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Защита от перепутывания полярности

да

Макс. время инициализации [ms]

1000

Время задержки включения питания [s]

300, (время разогрева)

Диапазон измерения/настройки

Принцип измерения

Ёмкостная MEMS

Измерение наклона

Количество осей измерения

Угловой диапазон [°]

-45…45

Предельная частота [Hz]

0,5…10, (параметризуемый)

Точность/ погрешность

Точность [°]

≤ ± 0,01

Повторяемость [°]

≤ ± 0,01

Разрешение [°]

0,01

Температурный коэфициент [1/K]

≤ ± 0,0008

Интерфейсы

Коммуникационный интерфейс

CAN

Количество интерфейсов CAN

Нагрузочное сопротивление

да, (внутренний , параметризуемый)

CAN

Протокол

SAE J1939

Заводские настройки

скорость передачи: 250 kBit/s

адрес прибора (ECU): 25

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Температура хранения [°C]

-40…85

Степень защиты

IP 65, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 ВЧ проводимость	10 V
DIN EN 55022 класс B / CISPR 16-2-3	30 — 1000 MHz
CISPR 25 ECE R 10	30 — 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10	20 — 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10	импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3	— 80 V импульс а / + 80 V импульс b

Ударопрочность

DIN EN 60068-2-27	100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-29	30 г 6 ms / 24000 механические удары (удар)

Вибропрочность

DIN EN 60068-2-64	10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
DIN EN 60068-2-6	10…500 Hz / 10 г 10 циклов/ось, синус

Тестирование солевым туманом

DIN EN 60068-2-52

степень воздействия 5 (автотранспортное средство)

Влажное тепло

DIN EN 60068-2-30

55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа

MTTF [годы]

372

Стандарт

Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07

Механические данные

Вес [g]

414,5

Размеры [mm]

90 x 62 x 33,2

Материал

корпус: отливка из цинка никелированн.

Дисплеи / Элементы управления

Дисплей

Рабочий режим	1 x светодиод, зелёный
неисправность	1 x светодиод, красный

Принадлежности

Комплект поставки

Защитная крышка: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение — CAN-In

Разъем: 1 x M12

электрическое подключение — CAN-Out

Разъем: 1 x M12

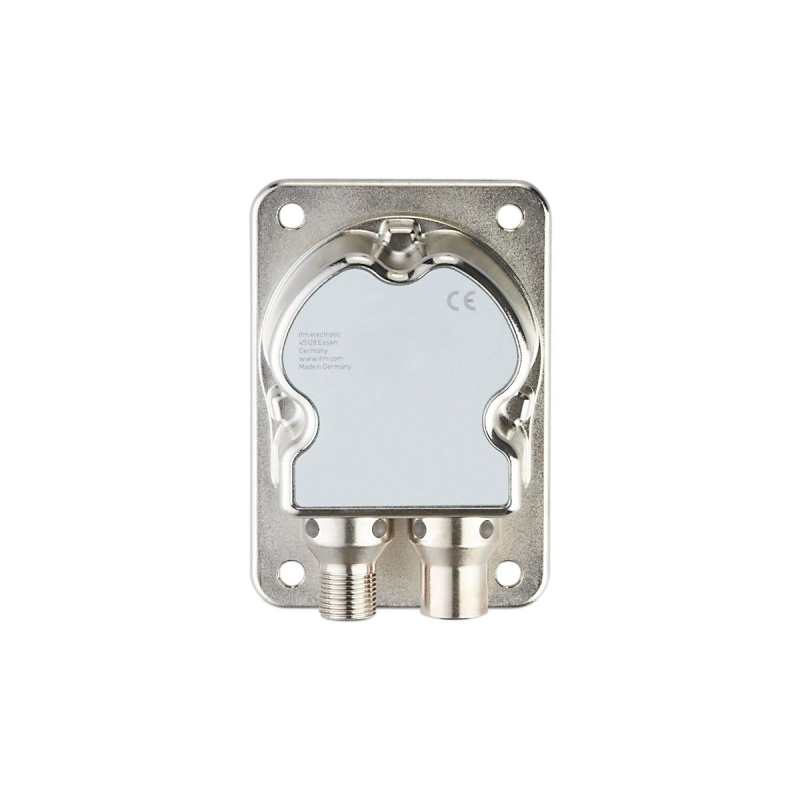

Датчик наклона JN2301 Ifm electronic
