Датчики уровня электронный датчик уровня lk3123 ifm

Общее описание

Покупая Электронный датчик уровня IFM, вы выбираете качественный и проверенный продукт. Электронный датчик уровня IFM LK3123 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LK3123 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Применение в среде с моющими средствами и смазочно-охлаждающими жидкостями.
Для заказа данной позиции достаточно указать название модели LK3123 и артикул LK0472B-B-00KLPKG/US

Ключевые особенности

Характеристики Количество входов и выходов Количество цифровых выходов: 1, Количество аналоговых выходов: 1 Заводская настройка жидкие хладагенты, Вода, среда похожая

Характеристики

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Заводская настройка

жидкие хладагенты, Вода, среда похожая на воду

Длина зонда L [mm]

472

Приложение

Особенности

позолоченные контакты

Среда

жидкие хладагенты, масла, маслосодержащие среды, Вода, среда похожая на воду

Диэлектрическая постоянная среды

> 2

Запрещается использовать для

сильно проводящая среда, липкая среда, грануляты, сыпучие вещества, кислоты, щелочь, пищевая промышленность и гальванотехника

Макс. скорость изменения уровня [mm/s]

200

Давление в резервуаре [bar]

0,5, (при установке без монтажных принадлежностей: E43001 — E43007, E43019)

Охлаждающие жидкости

Температура измеряемой среды [°C]

0…35, (с климатической трубкой E43101: 35…60 °C)

Масло

Температура измеряемой среды [°C]

0…70

Кратковременная температура среды [°C]

0…90, (

Вода

Температура измеряемой среды [°C]

0…35, (с климатической трубкой E43101: 35…60 °C)

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, обратимый

Наиб.нагрузка [Ω]

500

Аналоговый выход по напряжению [V]

0…10, обратимый

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

Температурный , синхронизируемый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Заводская настройка

жидкие хладагенты, Вода, среда похожая на воду

Длина зонда L [mm]

472

Активный диапазон A [mm]

390

Неактивная область I1 / I2 [mm]

60 / 22

Настройка параметров в пределах

Точка срабатывания SP [mm]

35…390

Точка сброса rP [mm]

30…385

Гистерезис [mm]

Точка начала отсчета ОР [mm]

139 — 163 — 188 — 212 — 236 — 261 — 285 — 310 — 334 — 358 — 383 — 407 — OFF

Гистерезис, ОР [mm]

Точность/ погрешность

Погрешность измерения [% от конечного значения]

± 5

Повторяемость

± 2

Разрешение [mm]

Нулевой сигнал (напряжение) [V]

Нулевой сигнал (ток) [mA]

4,0

Полный сигнал (напряжение) [V]

Полный сигнал (ток) [mA]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , SP/rP положение, настройка ОР, выбор среды, настройка смещения, задержка при включении / выключении

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

3,2

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	650

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Температура хранения [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-4
DIN EN 61000-6-2

Ударопрочность

DIN EN 60068-2-29

15 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz)

MTTF [годы]

194

Механические данные

Вес [g]

442

Размеры [mm]

Ø 16

Материал

нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), FKM, NBR, PBT (полибутилентерефталат), PC, PA (полиамид), PP, TPV

Материалы корпуса в контакте с изм. средой

Дисплеи / Элементы управления

Дисплей

Индикаторный блок/статус	2 x светодиод, зелёный (cm, inch)
Состояние выхода	1 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
параметрирование	буквенно-цифровой дисплей, 4-значный

Примечания

Рекомендации

Пожалуйста, см. техническое примечание в закладке ‘Файлы для скачивания’

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

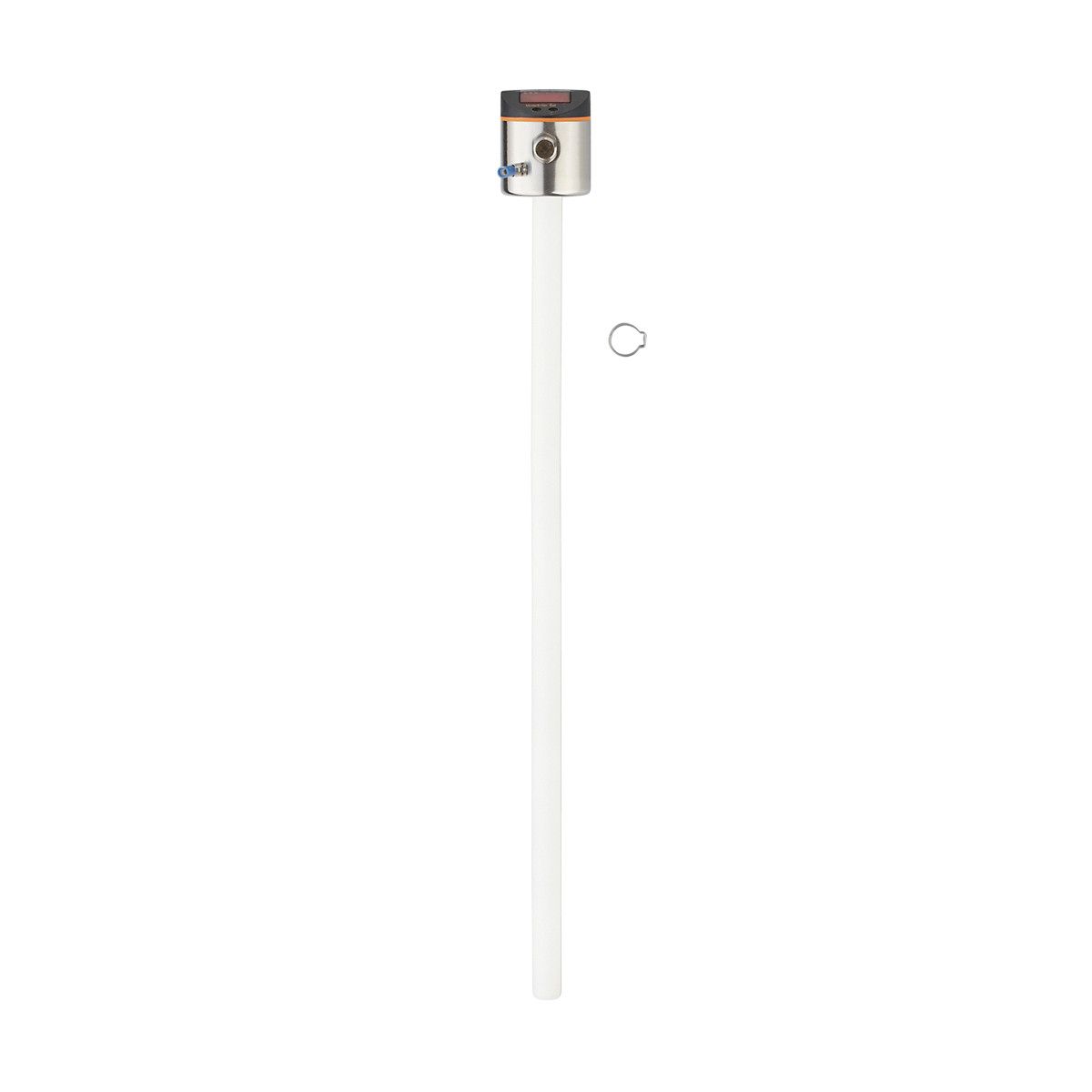

Электронный датчик уровня LK3123 Ifm electronic
