Датчики вибрации датчик вибрации vnb001 ifm

Общее описание

Покупая Датчик вибрации IFM, вы выбираете качественный и проверенный продукт. Датчик вибрации IFM VNB001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM VNB001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики вибрации, Системы для мониторинга и диагностики вибрации, Системы мониторинга и диагностики.
Для заказа данной позиции достаточно указать название модели VNB001 и артикул VIBRATION SENSOR

Ключевые особенности

Два коммутационных выхода для предварительного аварийного сигнала и главного аварийного сигнала

Мониторинг, изображение и запись параметров прямо на приборе

Масштабируемый аналоговый токовый выход для виброскорости

Аналоговый вход можно использовать для мониторинга другой измеряемой величины

Встроенная история измерений с часами реального времени, регистратором данных и анализа тенденций

Характеристики

Диапазон измерения вибрации [mm/s]

0…500, (в зависимости от частоты колебания)

Частотный диапазон [Hz]

2…1000

Принцип измерения

емкостный

Приложение

Применение

Датчик вибрации в соответствии с ISO 10816

Функция самоконтроля

да

Контрольное тактирование

да

Электронные данные

Рабочее напряжение [V]

9,6…30 DC, (или через USB (коммутационные выходы неактивны))

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Вид датчика

Микромеханический акселерометр

Входы/выходы

Общее количество входов и выходов

3, (конфигурируемый)

Количество входов и выходов

Количество аналоговых входов: 1, Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Входы

Количество аналоговых входов

Аналоговый вход (ток) [mA]

4…20

Выходы

Выходной сигнал

коммутационный сигнал, аналоговый сигнал

Количество цифровых выходов

Макс. падение напряжения коммутационного выхода DC [V]

Минимальная нагрузка по току [mA]

100

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…22

Наиб.нагрузка [Ω]

9,6…17 V: 150, 17…30 V: 500

Заводская настройка

Коммутационный выход: NC

точка переключения предварительного аварийного сигнала: 2,8 mm/s

точка переключения аварийного сигнала: 4,5 mm/s

Частотный диапазон: 10…1000 Hz

метод измерения: RMS

единица: mm/s

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения вибрации [mm/s]

0…500, (в зависимости от частоты колебания)

Частотный диапазон [Hz]

2…1000

Принцип измерения

емкостный

Количество осей измерения

Точность/ погрешность

Погрешность измерения [% от конечного значения]

± 3%

Интерфейсы

Коммуникационный интерфейс

USB

Условия эксплуатации

Температура окружающей среды [°C]

-30…60

Температура хранения [°C]

-30…85

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV контактный разряд / 15 kV воздушный разряд
EN 61000-4-3	10 V/m 80…2000 MHz
EN 61000-4-4 Burst	4 kV емкостный зонд, с заземлением
EN 61000-4-6	10 V 0,15…80 MHz
EN 61000-6-4	промышленные среды

Ударопрочность

DIN EN 60068-2-27

50 г 11 ms / n=1000

MTTF [годы]

148

Механические данные

Вес [g]

273,5

Способ монтажа

монтажная група M5 / M8

Размеры [mm]

36 x 37,6 x 62,4

Материал

корпус: отливка из цинка никелированн.

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

Функция	6 x светодиод, зелёный
предварительный аварийный сигнал	1 x светодиод, жёлтый
главный аварийный сигнал	1 x светодиод, красный
Измеренные значения	7-сегментный светодиодный дисплей, красный / жёлтый / зелёный 4-значный

Элементы управления

2	Кнопки / светодиод

Память данных

История измерений.

да

Тип памяти данных

кольцевая память, FIFO

Часы реального времени

да, UTC, буферный аккумулятор

Ячейки памяти

внутренний

Интервал памяти

5 min

Объем памяти

686774 записи данных

Принадлежности

Комплект поставки

пружинная шайба

винт

адаптеры: 1 x M8 x M5

Примечания

Упаковочная величина

1 шт.

электрическое подключение — USB

Разъем: 1 x M8

электрическое подключение — Подключение к процессу

Разъем: 1 x M12

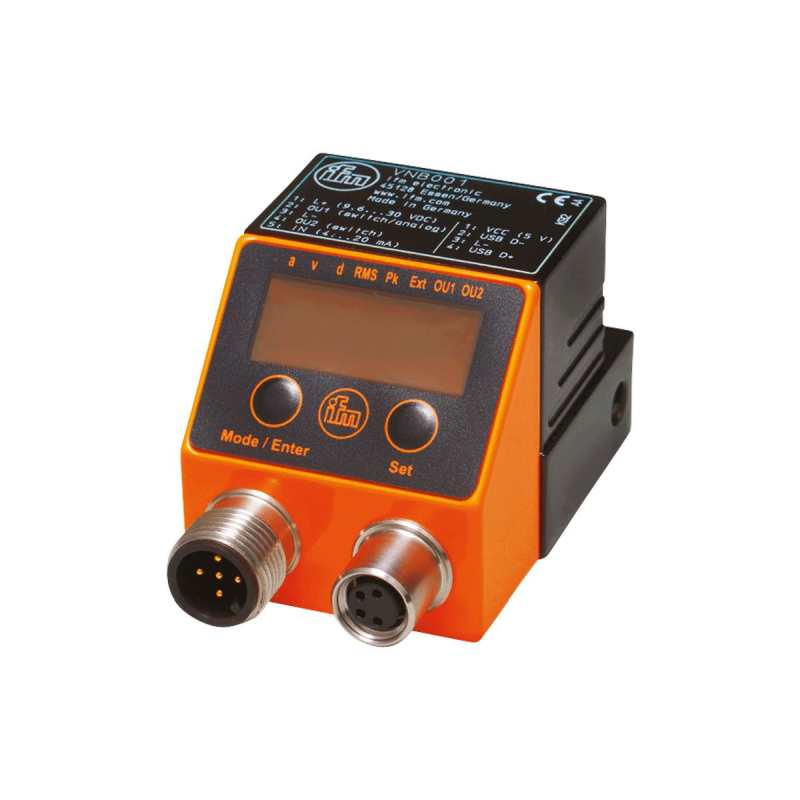

Датчик вибрации VNB001 Ifm electronic
