Для подвижной тежники индуктивный датчик iim200 ifm

Общее описание

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IIM200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IIM200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Для подвижной тежники, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IIM200 и артикул IIKC012BASKG/M/US-104

Ключевые особенности

Характеристики Электрическое исполнение PNP/NPN, (3-проводный DC PNP, 2-проводный DC PNP/NPN) Функция выходного сигнала NO Диапазон срабатывания [mm] 12 Корпус Резьбовой

Характеристики

Электрическое исполнение

PNP/NPN, (3-проводный DC PNP, 2-проводный DC PNP/NPN)

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 70

Приложение

Особенности

позолоченные контакты, Увеличенное расстояние срабатывания

Применение

Применение в подвижной технике и сложных условиях

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN, (3-проводный DC PNP, 2-проводный DC PNP/NPN)

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Минимальная нагрузка по току [mA]

2, (только в 2-х проводной схеме)

Макс. ток утечки [mA]

0,5, (только в 2-х проводной схеме)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

100

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Рабочее расстояние срабатывания [mm]

0…9,72

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,4

Гистерезис [% от Sr]

1…20

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

Автотранспортное применение
Излучение шума и воздействие шума в соответствии с автотранспортными нормами 95/54/EC	Сертификат соответствия Е1
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2	100 V/m
кондуктивные помехи в соответствии с ISO 7637-2
импульс	1 2 3a 3b 4 5
Степень воздействия	IV IV IV IV IV IV
Критерий отказа	C C A A A C
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc	20 г (10…3000 Hz) / -20…50 °C
	50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40…85 °C

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20…50 °C

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 =

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

1101

Сертификат UL

Ta	0…40 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

125,7

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M30 x 1,5 / L = 70

Обозначение резьбы

M30 x 1,5

Материал

Резьбовая втулка: нерж.сталь, активная поверхность: LCP натуральный, крепежные гайки: латунь

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x 90° светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый

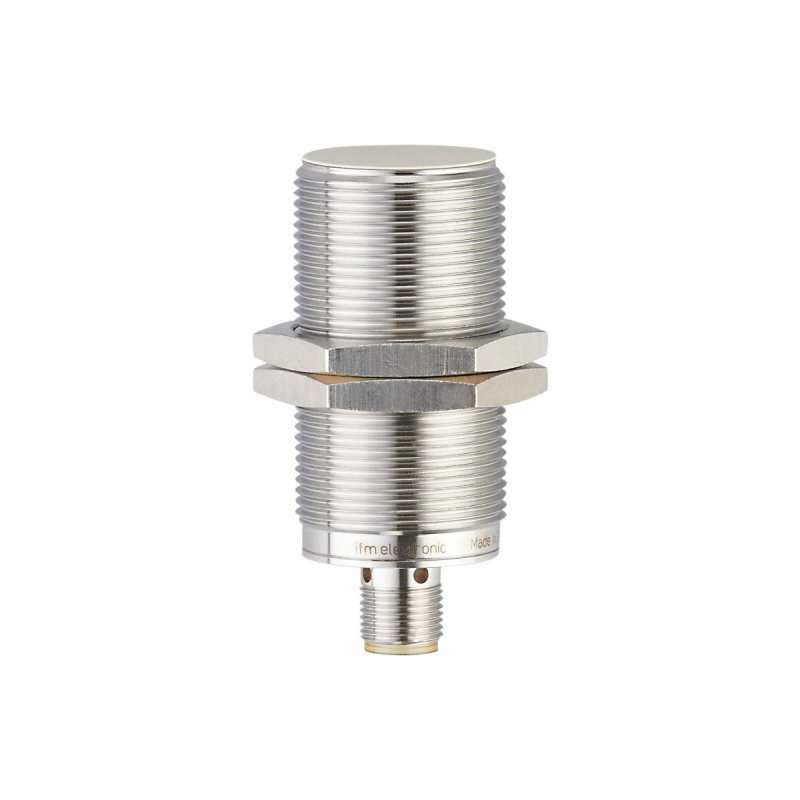

Индуктивный датчик IIM200 Ifm electronic
