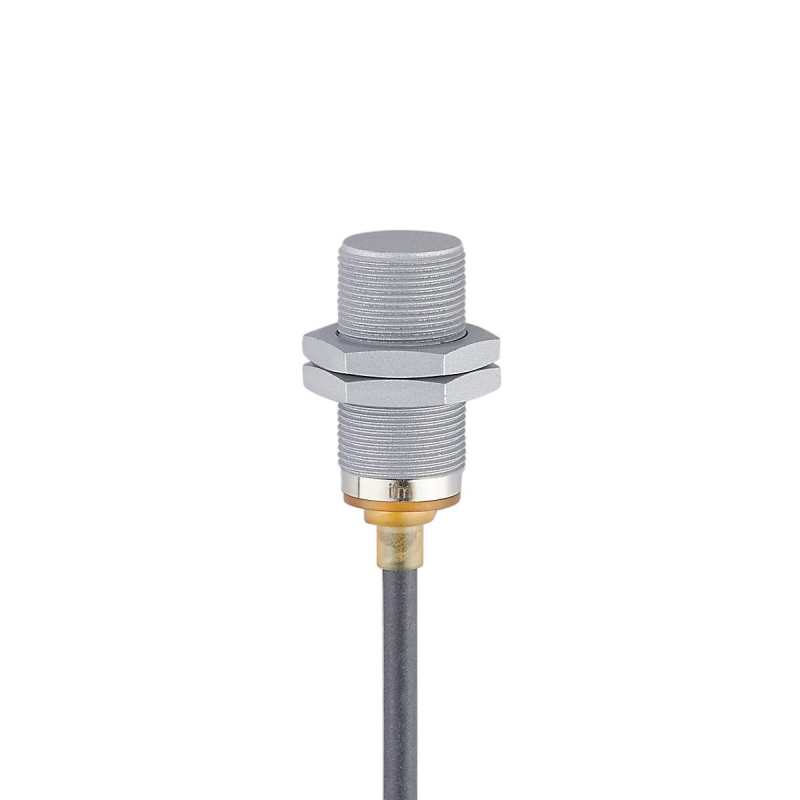

Для сварочного оборудования индуктивный датчик в цельнометаллическом корпусе igr212 ifm

Общее описание

Покупая Индуктивный датчик в цельнометаллическом корпусе IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик в цельнометаллическом корпусе IFM IGR212 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IGR212 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Для сварочного оборудования, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IGR212 и артикул IGB3008BBPKG/AM/SC/2M/PUR

Ключевые особенности

Устойчивый к окалинам благодаря антипригарному покрытию

Металлическая чувствительная поверхность для тяжелых условий эксплуатации

Высокая устойчивость к ударам и вибрации

Короткий корпус для использования в местах с ограниченным пространством

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 40

Приложение

Особенности

Без галогена, Пригодность для кабельной цепи, Увеличенное расстояние срабатывания, Цельнометаллический корпус, Устойчивый к магнитному полю, антипригарное покрытие

Применение

Использование в сварочных применениях

Предел прочности по давлению [bar]

Примечание к прочности по давлению

активная поверхность

Устойчивый к магнитному полю

да

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

8 ± 10 %

Рабочее расстояние срабатывания [mm]

0…6,48

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,6 / алюминий: 0,5 / медь: 0,2

Гистерезис [% от Sr]

3…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Степень защиты

IP 65, IP 66, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Сопротивление удару

1 J

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 =

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

1188

Сертификат UL

Ta	-25…75 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A019
Номер файла UL	E174191

Механические данные

Вес [g]

20,9

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M18 x 1 / L = 40

Обозначение резьбы

M18 x 1

Материал

нерж. сталь (1.4404 / 316L) антипригарное покрытие, активная поверхность: нерж. сталь (1.4404 / 316L) антипригарное покрытие, светодиодное окно: PEI, крепежные гайки: латунь антипригарное покрытие

Момент затяжки [Nm]

Пригодность для кабельной цепи

да

Пригодность для кабельной цепи

Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Циклы изгиба	> 5 Mio.

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей

Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), Без галогена, Ø 4,9 mm, не подвергался радиоактивному облучению (может рециклироваться), 3 x 0,34 mm² / устойчивый к сварочным брызгам
