Два коммутационных выхода датчик давления с io-link pv7003 ifm

Общее описание

Покупая Датчик давления с IO-Link IFM, вы выбираете качественный и проверенный продукт. Датчик давления с IO-Link IFM PV7003 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PV7003 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Два коммутационных выхода.
Для заказа данной позиции достаточно указать название модели PV7003 и артикул PV-025-SEG14-UFRVG/US/ /

Ключевые особенности

Компактный корпус для использования в местах с ограниченным пространством

Очень высокая устойчивость к избыточному давлению и вакууму

Прочный корпус из нержавеющей стали с высокой степенью защиты и виброустойчивостью

Срок службы более чем 60 миллионов циклов давления

Два программируемых коммутационных выхода, один из них с коммуникационным интерфейсом IO-Link

Характеристики

Выходной сигнал

коммутационный сигнал, IO-Link, (конфигурируемый)

Диапазон измерения

-1…25 bar

-14,6…362,6 psi

-0,1…2,5 MPa

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2), внутренняя резьба:M5

Приложение

Измерительный элемент

металлический тонкопленочный элемент

Применение

для общепромышленного применения

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-40…90

Мин. разрывное давление

600 bar

8700 psi

60 MPa

Предел прочности по давлению

65 bar

940 psi

6,5 Mpa

Примечание к прочности по давлению

статический

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

-1…25 bar

-14,6…362,6 psi

-0,1…2,5 MPa

Точка срабатывания SP

-0,75…25 bar

-10,8…362,6 psi

-0,075…2,5 MPa

Точка сброса rP

-0,87…24,88 bar

-12,7…360,8 psi

-0,087…2488 MPa

С шагом в

0,01 bar

0,1 psi

0,001 MPa

Заводская настройка

SP1 = 6,25 bar	rP1 = 5,75 bar	ou1 = Hno,
SP2 = 18,75 bar	rP2 = 18,25 bar	ou2 = Hno,
dS1/dS2 = 0 ms	dr1/dr2 = 0 ms
coF = 0 %	P-n = PnP	dAP= 60 ms

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Время отклика [ms]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	712

Условия эксплуатации

Температура окружающей среды [°C]

-40…90

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 г (1 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

667,77

Сертификат UL

Регистрационный номер UL

J015

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

Материал

1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PEI

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303), 1.4542 (17-4 PH / 630)

Мин. кол-во циклов давления

60 миллионов, (при 1,2 х номинального давления)

Момент затяжки [Nm]

25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2), внутренняя резьба:M5

Уплотнение присоединения к процессу

FKM (по DIN 3869)

Встроенный ограничитель

да

Примечания

BFSL = прямая линия наилучшего соответствия

LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

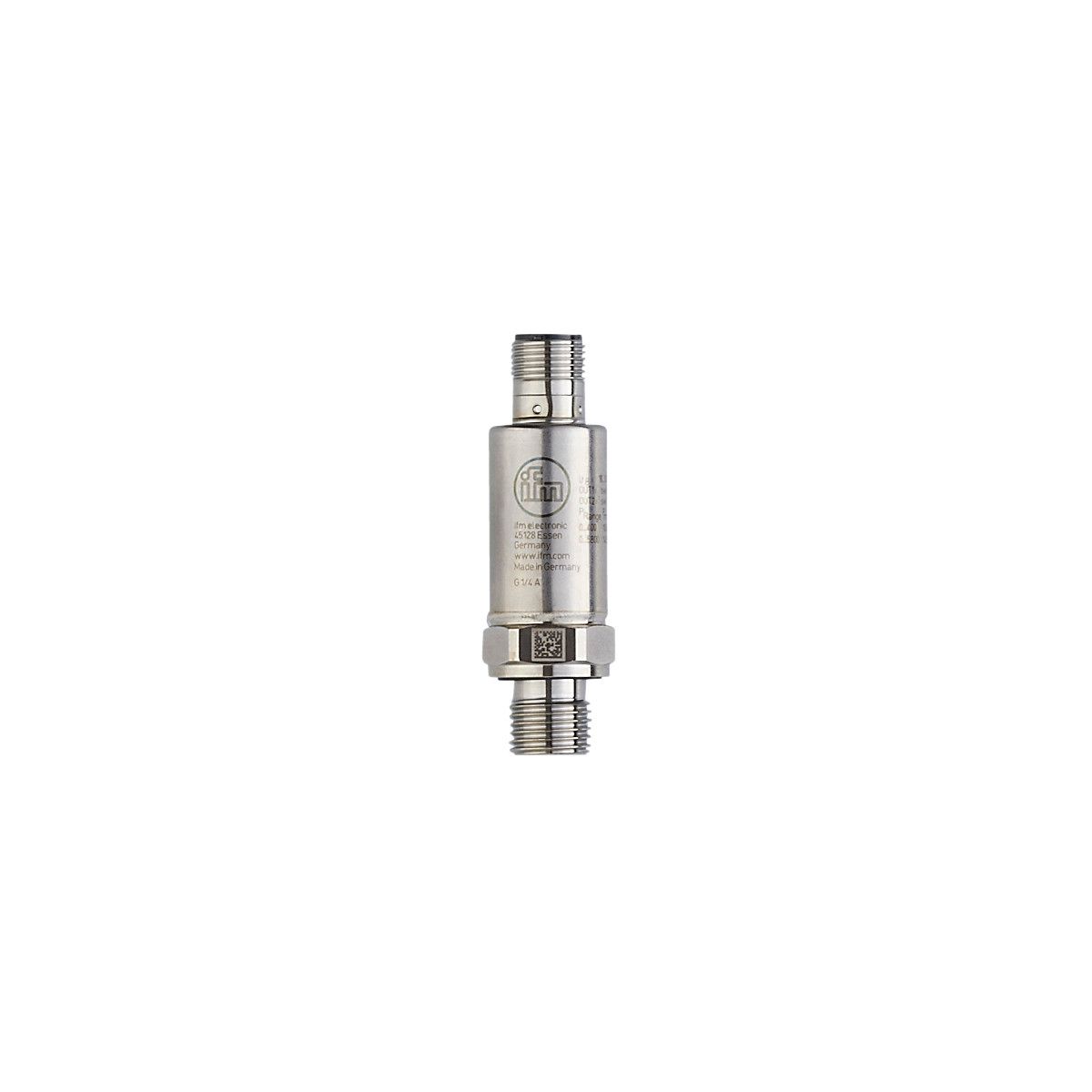

Датчик давления с IO-Link PV7003 Ifm electronic
