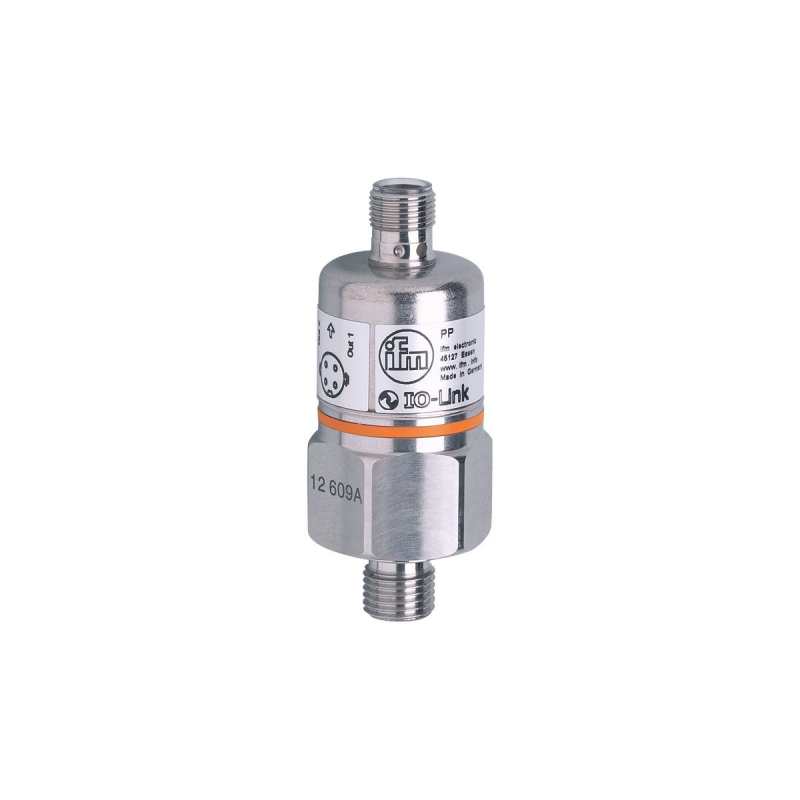

Два коммутационных выхода датчик давления с керамической измерительной ячейкой pp000e ifm

Общее описание

Покупая Датчик давления с керамической измерительной ячейкой IFM, вы выбираете качественный и проверенный продукт. Датчик давления с керамической измерительной ячейкой IFM PP000E по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PP000E - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Два коммутационных выхода.
Для заказа данной позиции достаточно указать название модели PP000E и артикул PP-400-SBG14-QFPKG/US/ /V

Ключевые особенности

Подходит для применения в подвижной технике

Два коммутационных выхода, один из них можно сконфигурировать как диагностический выход

Высокая устойчивость к ударам и вибрации

Отличная устойчивость к ЭМП

Удобная коммуникация через IO-Link

Характеристики

Выходной сигнал

коммутационный сигнал, IO-Link, (конфигурируемый)

Диапазон измерения

0…400 bar

0…5800 psi

0…40 MPa

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5

Приложение

Применение

для подвижной техники

Среда

Жидкие или газообразные среды

Условно подходит для

использование в газообразной среде при давлении > 25 бар только по запросу

Температура измеряемой среды [°C]

-25…90

Мин. разрывное давление

1000 bar

14500 psi

100 MPa

Предел прочности по давлению

600 bar

8700 psi

60 Mpa

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

9,6…36 DC, (режим коммуникации: 18…32)

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,3

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

170

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

0…400 bar

0…5800 psi

0…40 MPa

Точка срабатывания SP

4…400 bar

60…5790 psi

0,4…40 MPa

Точка сброса rP

2…398 bar

30…5760 psi

0,2…39,8 MPa

С шагом в

2 bar

30 psi

0,2 MPa

Заводская настройка

	SP1 = 100 bar	rP1 = 92 bar
	SP2 = 300 bar	rP2 = 292 bar
	OUT1 = Hno	OUT2 = Hno

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

0,2, (0…80 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

0,2, (0…80 °C)

Время реакции

Время отклика [ms]

Демпфирование коммутационного выхода dAP в шагах [s]

0,003 — 0,006 — 0,010 — 0,017 — 0,060 — 0,125 — 0,250 — 0,500

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.0

Профили

нет

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	2

Условия эксплуатации

Температура окружающей среды [°C]

-25…85

Температура хранения [°C]

-40…100

Степень защиты

IP 68, (7 дней / 1 м глубина воды / 0,1 бар)

Испытания / одобрения

ЭMC

Помехоустойчивость	EN 61000-6-2
EN 61000-4-2 ESD	4 kV контактный разряд / 15 kV воздушный разряд
EN 61000-4-3 ВЧ излучение	20 V/m
EN 61000-4-4 Burst	4 kV подключение клещами
EN 61000-4-5 Surge	0,5 kV питание / 1 kV Сигнал для приборов DC
EN 61000-4-6 ВЧ проводимость	10 V
Помехоустойчивость	ECE R 10, Rev. 5
Испытание абсорбером согласно ISO 11452-2:	80 V/m
EN 50155	Klasse T3, C1, S1

Ударопрочность

DIN IEC 60068-2-27 / DIN IEC 60068-2-29	1000 г
DIN EN 61373	Категория 3

Вибропрочность

DIN IEC 68-2-6	20 г (10…2000 Hz)
DIN EN 60068-2-64	14 г
DIN EN 61373	Категория 2

MTTF [годы]

310

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

217,5

Материал

нерж. сталь (1.4301/304), FKM, EPDM/X, PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303), керамика, FKM

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5

Встроенный ограничитель

да

Дисплеи / Элементы управления

Дисплей

режим работы	2 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый

Функция обучения

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12
