Электронные манометры с аналоговым дисплеем датчик давления с аналоговым дисплеем pg2489 ifm

Общее описание

Покупая Датчик давления с аналоговым дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с аналоговым дисплеем IFM PG2489 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PG2489 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Электронные манометры с аналоговым дисплеем.
Для заказа данной позиции достаточно указать название модели PG2489 и артикул PG-,10BREB12-MFRKG/US/ /P

Ключевые особенности

Аналоговый дисплей, датчик давления и преобразователь в одном приборе

Отличная читаемость даже на большом расстоянии

Поворотный дисплей со светодиодной индикацией точки переключения

Программируемый коммутационный выход и масштабируемый аналоговый выход

Прочный корпус из нержавеющей стали для использования в тяжелых условиях эксплуатации

Характеристики

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, (конфигурируемый)

Диапазон измерения

-0,005…0,1 bar

-5…100 mbar

-2…40,16 inH2O

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения, Безопасный манометр (S) на основе DIN EN 837-1

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-25…80

Мин. разрывное давление

30000 mbar

12044 inH2O

Предел прочности по давлению

4000 mbar

1606 inH2O

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

18…32 DC

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, обратимый, (масштабируемый)

Наиб.нагрузка [Ω]

(Ub — 10 V) / 20 mA

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

-0,005…0,1 bar

-5…100 mbar

-2…40,16 inH2O

Точка срабатывания SP

-4,6…160 mbar

-1,84…64,24 inH2O

Точка сброса rP

-5…159,6 mbar

-2…64,08 inH2O

Aналоговая пусковая точка

-5…135 mbar

-2…54,24 inH2O

Aналоговая конечная точка

20…160 mbar

8…64,24 inH2O

С шагом в

0,2 mbar

0,08 inH2O

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Время отклика [ms]

Демпфирование коммутационного выхода dAP [s]

0,01…30

Демпфирование аналогового выхода dAA [s]

0,01…30

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-20…80

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

50 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

20 г (10…2000 Hz)

MTTF [годы]

103

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

609

Материал

нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm

Материалы корпуса в контакте с изм. средой

Al2O3 (керамика), FKM, нерж. сталь (1.4404 / 316L)

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба

Встроенный ограничитель

нет (можно модифицировать)

Дисплеи / Элементы управления

Дисплей

Дисплей	2 x светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Точки переключения	Светодиодное кольцо, красный
Функции дисплея	буквенно-цифровой дисплей, красный 4-значный
Измеренные значения	Аналоговый дисплей, 0…350° поворотный, при отключении прибора стрелка становится невидимой
Измеренные значения	буквенно-цифровой дисплей, красный 4-значный

Со шкалой

да

Расширенный диапазон изображения (макс.)

160 mbar

64,24 inH2O

Примечания

точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

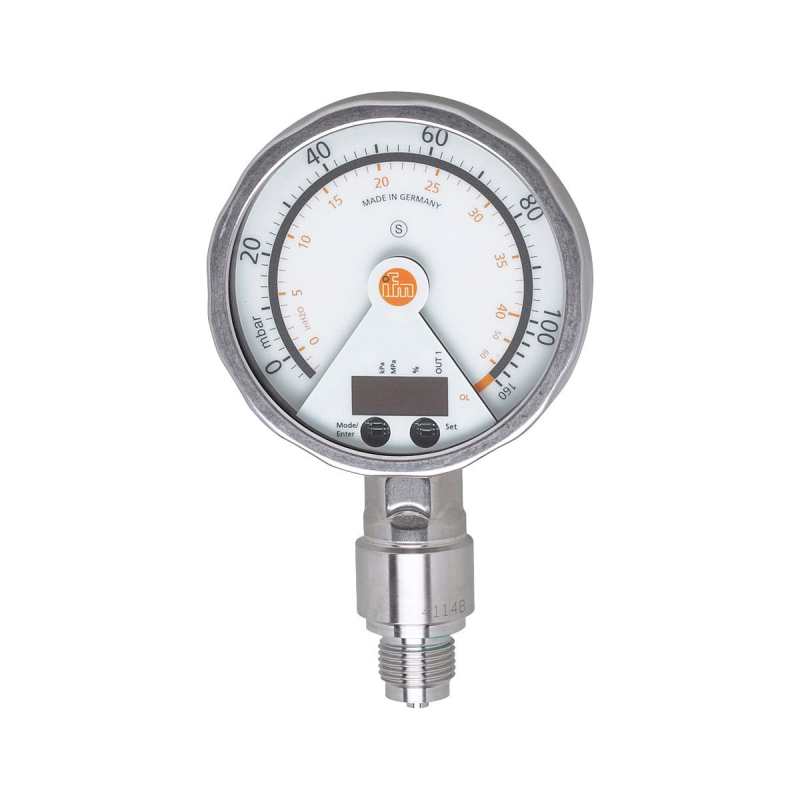

Датчик давления с аналоговым дисплеем PG2489 Ifm electronic
