Инфракрасные датчики температуры с дисплеем инфракрасный датчик температуры tw7001 ifm

Общее описание

Покупая Инфракрасный датчик температуры IFM, вы выбираете качественный и проверенный продукт. Инфракрасный датчик температуры IFM TW7001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM TW7001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инфракрасные датчики температуры с дисплеем, Расположение и обнаружение объектов, Фотоэлектрические датчики.
Для заказа данной позиции достаточно указать название модели TW7001 и артикул TW-006CNDM30-QFPKG/US

Ключевые особенности

Надежное, бесконтактное обнаружение объектов с очень высокой температурой

Идеально подходят для применения в сталелитейной и стекольной промышленности

Интуитивная настройка порогового значения температуры с помощью кнопок и дисплея

Точки переключения двух коммутационных выходов можно настроить независимо друг от друга

Прочный корпус и устойчивые к царапинам линзы для применения в тяжелых условий эксплуатации

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

250…1250 °C

482…2282 °F

Приложение

Применение

температуры темперирования, графит, керамика, металлы, штамповка, спекание, термообработка, прокатка

Электронные данные

Рабочее напряжение [V]

10…34 DC

Потребление тока [mA]

30, (24 V)

Класс защиты

III

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Входы

Контрольный вход

функция проверки активна при U(test) > 9 В

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон длин осей [µm]

1…1,7

Диапазон измерения/настройки

Диапазон измерения

250…1250 °C

482…2282 °F

Заводская настройка

SP1 = 25 %, rP1 = 23 %, SP2 = 75 %, rP2 = 73 %

Точка срабатывания SP

250…1240 °C

482…2264 °F

Точка сброса rP

250…1240 °C

482…2264 °F

С шагом в

10 °C

18 °F

Разрешение

Разрешение коммутационного выхода [K]

Разрешение дисплея [K]

Точность/ погрешность

Точность [K]

Время реакции

Время отклика [ms]

Программное обеспечение / Программирование

Настройка точки переключения

Кнопки для программирования

Выбор параметров

Гистерезис, нормально открытый / нормально закрытый, задержка при включении/выключении

Условия эксплуатации

Температура окружающей среды [°C]

0…65

Температура хранения [°C]

-20…80

Макс. допустимая относительная влажность воздуха [%]

95, (без конденсации)

Степень защиты

IP 65

Испытания / одобрения

ЭMC

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV подключение клещами
DIN EN 61000-4-5 Surge	0,5 / 1 kV
DIN EN 61000-4-6 ВЧ проводимость	10 V
EN 55011 излучение	класс B

Ударопрочность

DIN EN 60068-2-27

30 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz)

MTTF [годы]

117

Механические данные

Вес [g]

433,5

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 189

Обозначение резьбы

M30 x 1,5

Материал

Резьбовая втулка: нерж. сталь (1.4305/303), полиэстер

Материал линз

Закаленное оптическое стекло

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
Функции дисплея	7-сегментный светодиодный дисплей, 2-значный
Измеренные значения	7-сегментный светодиодный дисплей, 2-значный

Элементы управления

3	Кнопки / светодиод

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1	диаметр измеряемой точки
2	расстояние измерения

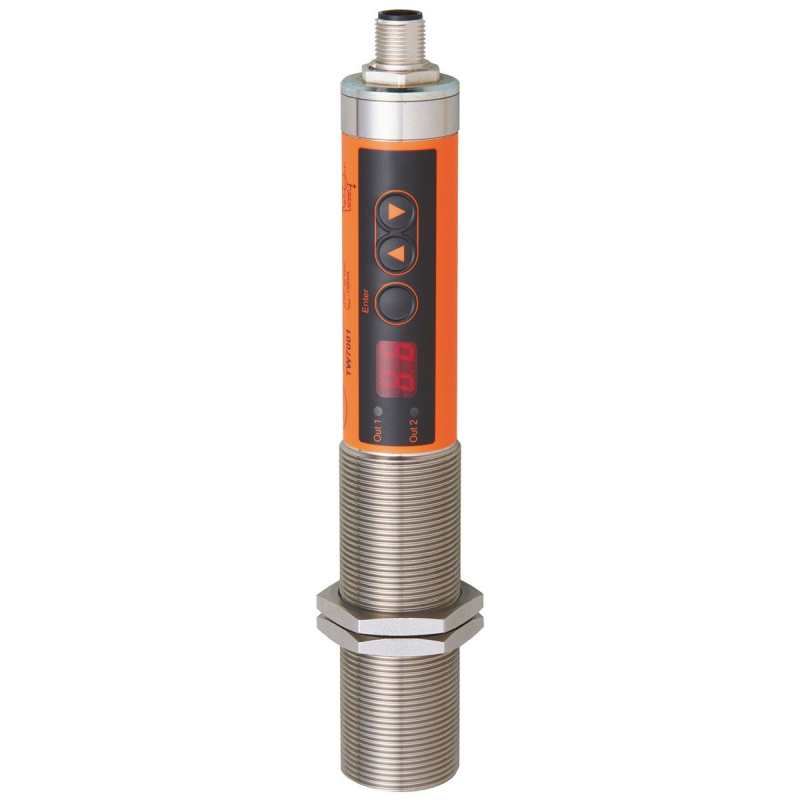

Инфракрасный датчик температуры TW7001 Ifm electronic
