Инкрементные энкодеры без дисплея инкрементальный энкодер с полым валом ro3102 ifm

Общее описание

Покупая Инкрементальный энкодер с полым валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер с полым валом IFM RO3102 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RO3102 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RO3102 и артикул INCREMENTAL ENCODER BASIC LINE

Ключевые особенности

Характеристики Разрешение 1…10000, (параметризуемый, Заводская настройка: 1024) разрешение Коммуникационный интерфейс IO-Link Исполнение вала одностороннее отверстие для вала Диаметр вала [mm]

Характеристики

Разрешение

1…10000, (параметризуемый, Заводская настройка: 1024) разрешение

Коммуникационный интерфейс

IO-Link

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Приложение

Функциональный принцип

инкрементальный

Система обнаружения

магнитный

Электронные данные

Рабочее напряжение [V]

4,75…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,5

Макс. вращ. электрическая скорость [U/min]

12000

Выходы

Электрическое исполнение

HTL/TTL

Частота переключения [kHz]

1000

Заводская настройка

Функция выходного сигнала: HTL (50 mA)

Защита от короткого замыкания

да

Фазовый сдвиг A и B [°]

Диапазон измерения/настройки

Разрешение

1…10000, (параметризуемый, Заводская настройка: 1024) разрешение

Точность/ погрешность

Точность [°]

0,1

Программное обеспечение / Программирование

Выбор параметров

Разрешение, направление вращения, HTL, TTL

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

SIO режим

да

Миним.время рабочего цикла [ms]

2,3

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Температура хранения [°C]

-40…85

Макс. допустимая относительная влажность воздуха [%]

95, (конденсация не допускается)

Степень защиты

IP 65, IP 66, (на корпусе: IP 67, на валу: IP 65)

Испытания / одобрения

Ударопрочность

100 г

Вибропрочность

20 г

MTTF [годы]

292

Механические данные

Вес [g]

415,5

Размеры [mm]

Ø 58,5 / L = 69

Материал

фланец: алюминий, корпус: нерж. сталь (1.4521 / 444)

Момент затяжки [Nm]

Макс. оборот, механический [U/min]

12000

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Материал вала

нерж. сталь

Глубина встраивания вала [mm]

Макс. аксиальное смещение [mm]

0,5

электрическое подключение

IO-Link

Разъем: 1 x M12, радиальный, может быть использован как аксиальный, Литой корпус: нерж. сталь (1.4401 / 316), Максимальная длина кабеля: 100 m, (IO-Link: max. 20 m)

диаграммы и графики

Импульсная диаграмма

	направление вращения по часовой стрелке (со стороны вала)

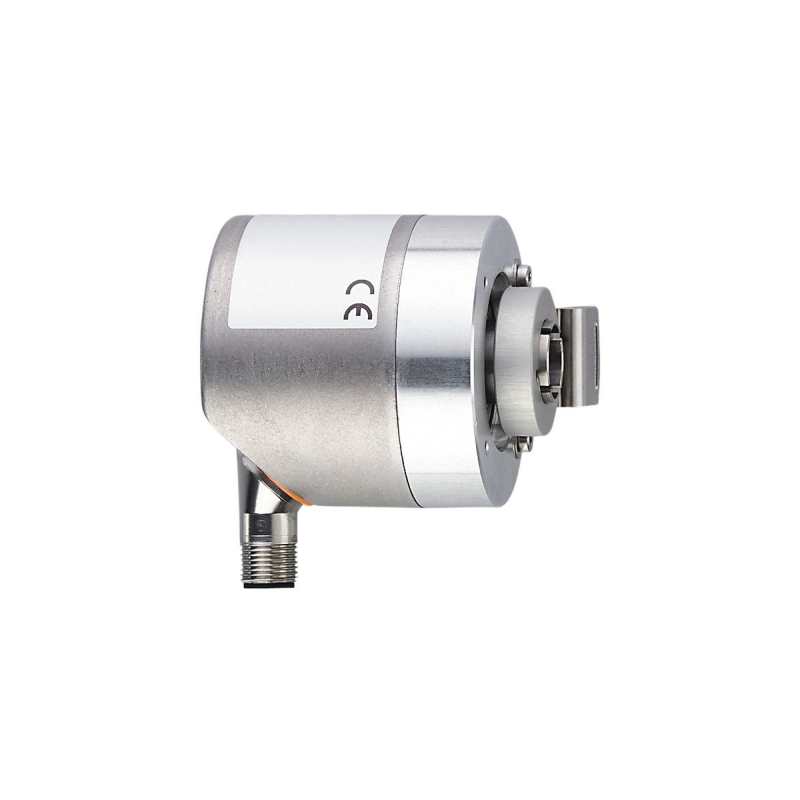

Инкрементальный энкодер с полым валом RO3102 Ifm electronic
