Общее описание

Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RU1052 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RU1052 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RU1052 и артикул RU10000-I05/L2

Ключевые особенности

Определенная последовательность импульса для надежного измерения скорости вращения

Энкодер для точного определения положения и линейного измерения

Быстрый и простой монтаж

Высокая устойчивость к ударам и вибрации

Радиальный кабель для мест с ограниченным пространством

Характеристики

Разрешение

10000 разрешение

Исполнение вала

сплошной вал

Диаметр вала [mm]

Приложение

Функциональный принцип

инкрементальный

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

5 DC

Потребление тока [mA]

Выходы

Электрическое исполнение

TTL

Макс. допустимая токовая нагрузка на каждый выход [mA]

Частота переключения [kHz]

300

Фазовый сдвиг A и B [°]

Диапазон измерения/настройки

Разрешение

10000 разрешение

Условия эксплуатации

Температура окружающей среды [°C]

-40…100

Примечание к температуре окружающей среды

плотная прокладка кабеля: -40 °C

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 64, (на корпусе: IP 67, на валу: IP 64)

Испытания / одобрения

Ударопрочность

200 г

Вибропрочность

30 г

MTTF [годы]

190

Механические данные

Вес [g]

488

Размеры [mm]

Ø 58 / L = 46,7

Материал

алюминий

Макс. оборот, механический [U/min]

16000

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала

сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

Крепежный фланец

сельсин-фланец

Примечания

Рекомендации

Артикул снят с производства

электрическое подключение

Кабель: 2 m, PUR (полиуретан), Максимальная длина кабеля: 100 m, радиальный, может быть использован как аксиальный

диаграммы и графики

Импульсная диаграмма

	Выход A
	Выход B
	0-индекс

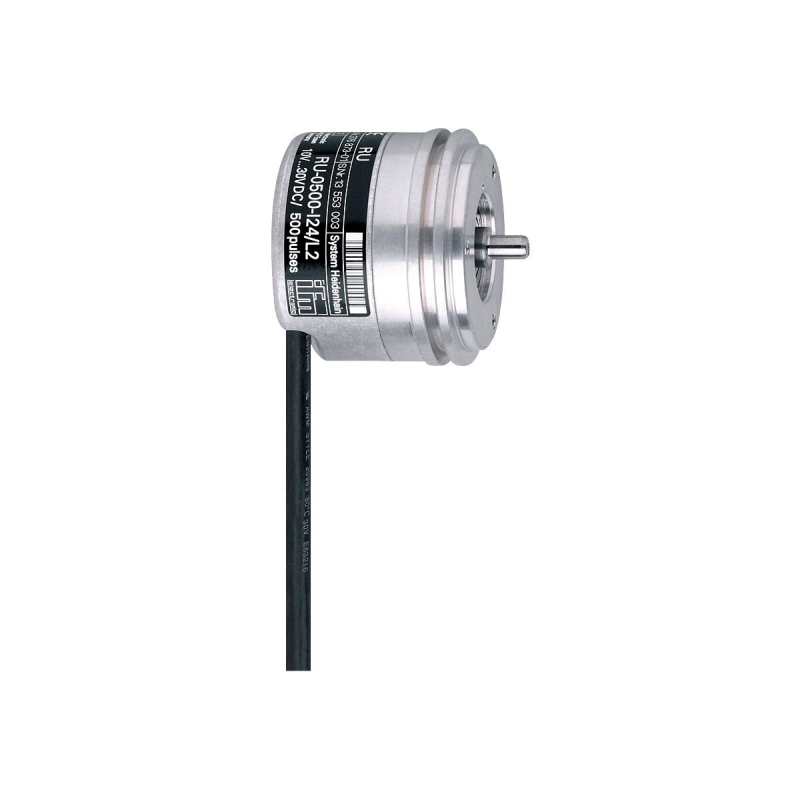

Инкрементальный энкодер со сплошным валом RU1052 Ifm electronic
