Инкрементные энкодеры без дисплея инкрементальный энкодер со сплошным валом ru1125 ifm

Общее описание

Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RU1125 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RU1125 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RU1125 и артикул RU10000-I05/K

Ключевые особенности

Определенная последовательность импульса для надежного измерения скорости вращения

Энкодер для точного определения положения и линейного измерения

Быстрый и простой монтаж

Высокая устойчивость к ударам и вибрации

Радиальный разъем для применения в местах с ограниченным пространством

Характеристики

Разрешение

10000 разрешение

Исполнение вала

сплошной вал

Диаметр вала [mm]

Приложение

Функциональный принцип

инкрементальный

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

5 DC

Потребление тока [mA]

150

Выходы

Электрическое исполнение

TTL

Макс. допустимая токовая нагрузка на каждый выход [mA]

Частота переключения [kHz]

300

Фазовый сдвиг A и B [°]

Диапазон измерения/настройки

Разрешение

10000 разрешение

Условия эксплуатации

Температура окружающей среды [°C]

-30…100

Температура хранения [°C]

-30…100

Степень защиты

IP 64

Испытания / одобрения

Ударопрочность

100 г (6 ms)

Вибропрочность

15 г (55…2000 Hz)

MTTF [годы]

190

Механические данные

Вес [g]

417,8

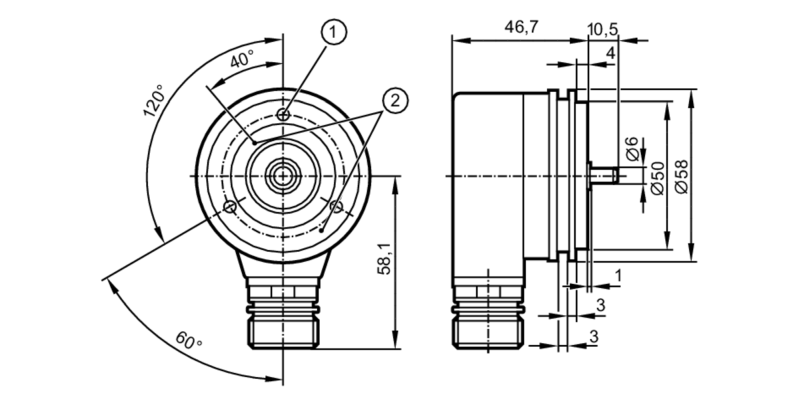

Размеры [mm]

Ø 58 / L = 46,7

Материал

алюминий

Макс. оборот, механический [U/min]

12000

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала

сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

Крепежный фланец

сельсин-фланец

Примечания

Рекомендации

Артикул снят с производства

электрическое подключение

Разъем: 1 x M23 (ifm 1001.4), радиальный

диаграммы и графики

Импульсная диаграмма

	Выход A
	Выход B
	0-индекс
