Измерение и отображение датчик температуры с дисплеем tn2343 ifm

Общее описание

Покупая Датчик температуры с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик температуры с дисплеем IFM TN2343 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM TN2343 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики температуры, Измерение и отображение.
Для заказа данной позиции достаточно указать название модели TN2343 и артикул TN-150KLBN12-MFRKG/US/

Ключевые особенности

Очень большой диапазон температуры

С коммутационным выходом, аналоговым сигналом и IO-Link

Интуитивное и удобное управление с помощью 3 кнопок

Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона

Хорошо видимая индикация для отображения коммутационного состояния

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения

-50…150 °C

-58…302 °F

Подключение к процессу

резьбовое соединение 1/2′ NPT

Монтажная длина EL [mm]

150

Приложение

Особенности

позолоченные контакты

Измерительный элемент

1 x Pt 1000, (to DIN EN 60751, класс A)

Среда

Жидкие или газообразные среды

Предел прочности по давлению [bar]

250

Электронные данные

Рабочее напряжение [V]

18…32 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

500

Аналоговый выход по напряжению [V]

0…10

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

-50…150 °C

-58…302 °F

Заводская настройка

0…300 °F

Точка срабатывания SP

-49,8…150 °C

-57,6…302 °F

Точка сброса rP

-50…149,8 °C

-58…301,6 °F

Aналоговая пусковая точка

-50…145 °C

-58…293 °F

Aналоговая конечная точка

-45…150 °C

-49…302 °F

С шагом в

0,1 °C

0,1 °F

Разрешение

Разрешение коммутационного выхода [K]

0,1

Разрешение аналогового выхода [K]

токовый выход: MS / 4096, выход напряжения: MS / 3561

Разрешение дисплея [K]

0,1

Точность/ погрешность

Погрешность точки переключения [K]

± 0,3 + (± 0,1 % MS)

Точность аналогового выхода [K]

± 0,3 + (± 0,1 % MS)

Точность дисплея [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1, (При отклонении от стандартных условий 25 ± 5 °C)

Время реакции

Динамика реакции срабатывания T05 / T09 [s]

1 / 3, (по DIN EN 60751)

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-40…100

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность

DIN IEC 68-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

207

Сертификат UL

Регистрационный номер UL

K015

Механические данные

Вес [g]

304,5

Материал

нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L)

Подключение к процессу

резьбовое соединение 1/2′ NPT

Монтажная длина EL [mm]

150

Дисплеи / Элементы управления

Дисплей

Дисплей	2 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный

Примечания

MS = настройка интервала измерения

Значения точности относятся к проточной воде.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

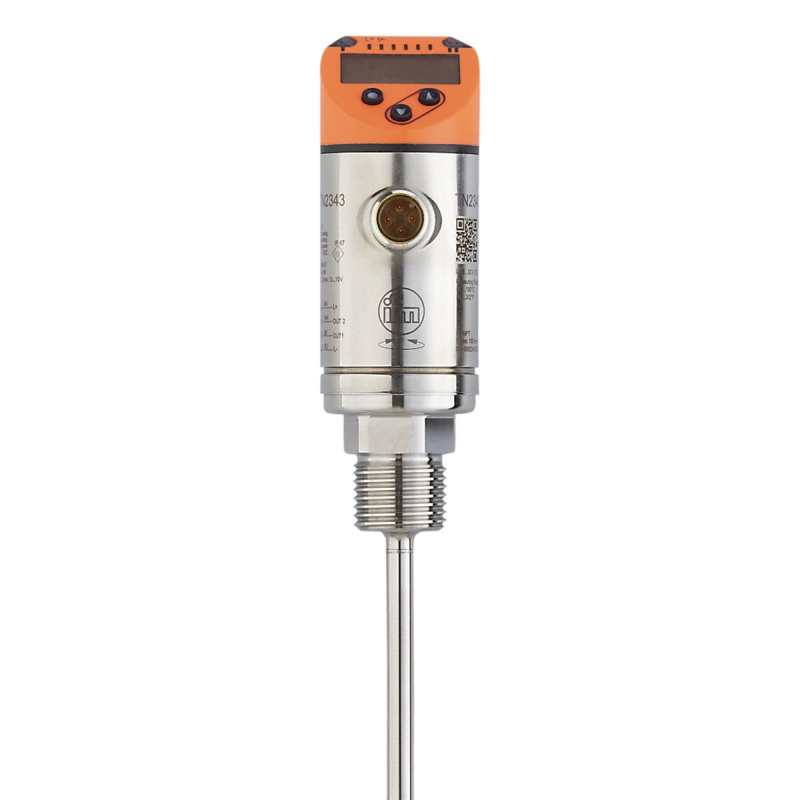

Датчик температуры с дисплеем TN2343 Ifm electronic
