Измерение уровня электронный датчик уровня kq1001 ifm

Общее описание

Покупая Электронный датчик уровня IFM, вы выбираете качественный и проверенный продукт. Электронный датчик уровня IFM KQ1001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM KQ1001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Емкостные датчики, Измерение уровня, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели KQ1001 и артикул KQ-5xxxNFPKG/IO/0,1M/US

Ключевые особенности

Непрерывное измерение уровня снаружи

Никакого влияния среды благодаря бесконтактному обнаружению

Три датчика предельного уровня в одном приборе

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Коммуникационный интерфейс

IO-Link

Размеры [mm]

250 x 28 x 16,7

Приложение

Среда

сухой сыпучий материал, жидкие растворы, масла

Запрещается использовать для

очень клейкая среда

Электронные данные

Рабочее напряжение [V]

10…30 DC, (IO-Link: 18…30 DC)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1300

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 3

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Количество цифровых выходов

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Макс. сопротивление коммутационного выхода [Ω]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

Диапазон измерения/настройки

Диапазон обнаружения [mm]

228

Точка срабатывания SP [%]

5…95

Точка сброса rP [%]

4…94

С шагом в [%]

Точность/ погрешность

Повторяемость [% от конечного значения]

Отклонение смещения [% от конечного значения]

Разрешение [% от конечного значения]

Отклонение линейности [% от конечного значения]

Время реакции

Время отклика [ms]

1300

Программное обеспечение / Программирование

Выбор параметров

Демпфирование, гистерезис / окно, индикация ошибок и неисправностей, функция диагностики, Чувствительность, внутренняя температура, ограничение диапазона измерения, с регулируемой задержкой включения, калибровка нуля, направление установки, Светодиоды можно отключить

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Digital Measuring Sensor Profile, Common Profile

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

9,6

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
показатель	8
состоянием прибора	4
бинарная информация о переключении	3

IO-Link функции (ациклические)

направление установки, ограничение чувствительных элементов, Чувствительность, минимальный порог распознавания, Характеристика в случае ошибки, задержка ошибки, Демпфирование, LED_Modus, счётчик циклов включения, счетчик часов работы, счётчик циклов переключения, мин./макс. рабочее значение, внутренняя температура, мин./макс. внутренняя температура, уровень диагностических данных

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	924

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Применение

DIN EN 60654-1 класс применения B2

Температура окружающей среды [°C]

-20…80

Температура хранения [°C]

-25…85

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-4 30 — 230 MHz	40 dBµV/m QP / 10 m расстояние
230 — 1 GHz	47 dBµV/m QP / 10 m расстояние
DIN EN 61000-4-2	± 25 kV AD / ± 25 kV CD
DIN EN 61000-4-3	80 MHz — / 1 GHz 10 V/m
DIN EN 61000-4-4	± 2.5 kV / 5 kHz
	± 2.5 kV / 100 kHz
DIN EN 61000-4-6	10 V

Ударопрочность

EN 60068-2-27

15 г 11 ms

Вибропрочность

EN 60068-2-6

5 г (10…2000 Hz)

MTTF [годы]

290,43

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	D006
Номер файла UL	E174191

Механические данные

Вес [g]

377,5

Размеры [mm]

250 x 28 x 16,7

Материал

PBT (полибутилентерефталат), PC,

Дисплеи / Элементы управления

Дисплей

режим работы	1 x светодиод, зелёный
Состояние выхода	3 x светодиод, жёлтый
Функция	20 x светодиод, зелёный

Принадлежности

Принадлежности (необязательные)

изолента: 1 x 23 mm x 240 mm

Примечания

при использовании на IO-Link мастерах класса В, коммутационные выходы OUT2, OUT3 должны быть отключены

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

электрическое подключение — разъем

Кабель: 0,1 m, PUR (полиуретан)

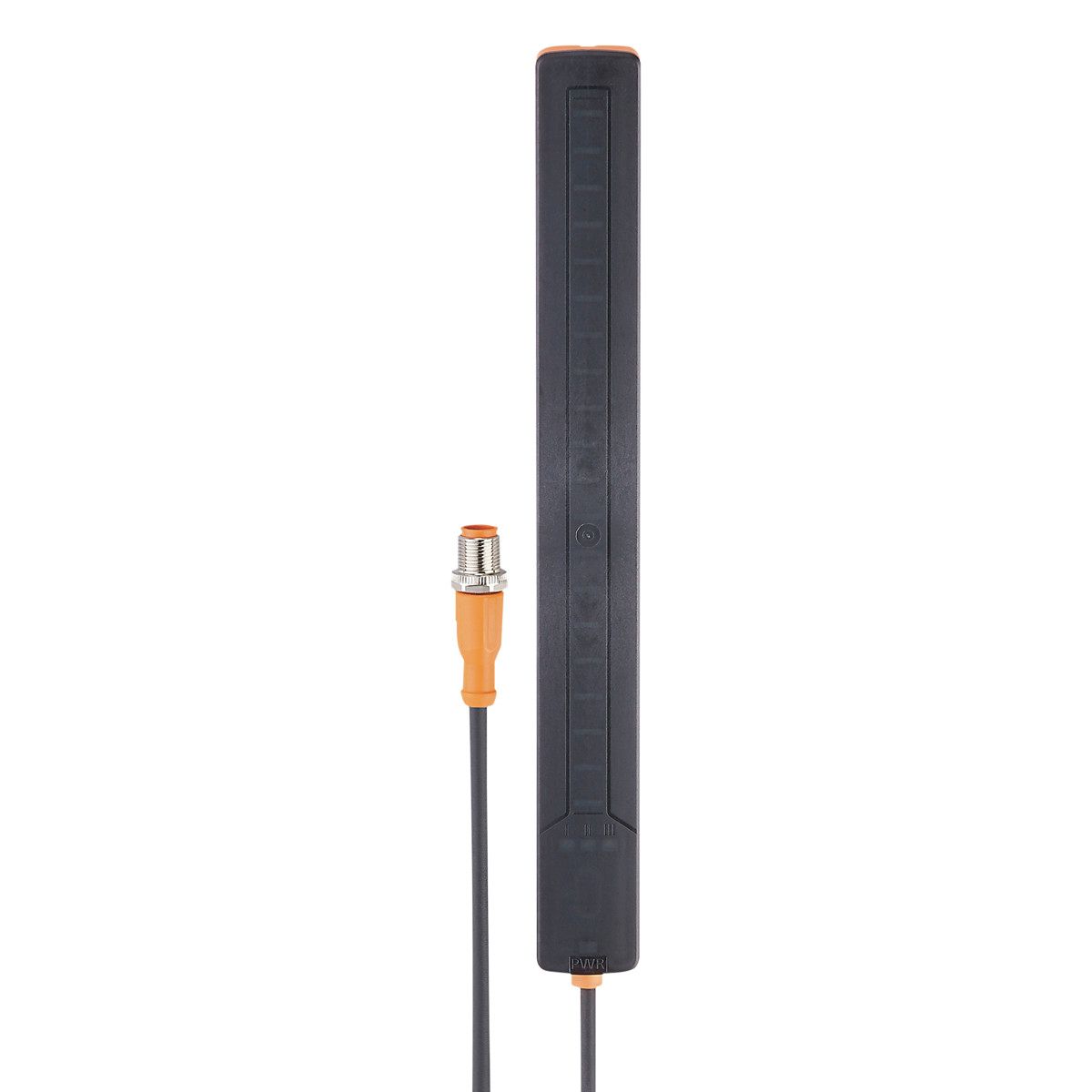

Электронный датчик уровня KQ1001 Ifm electronic
