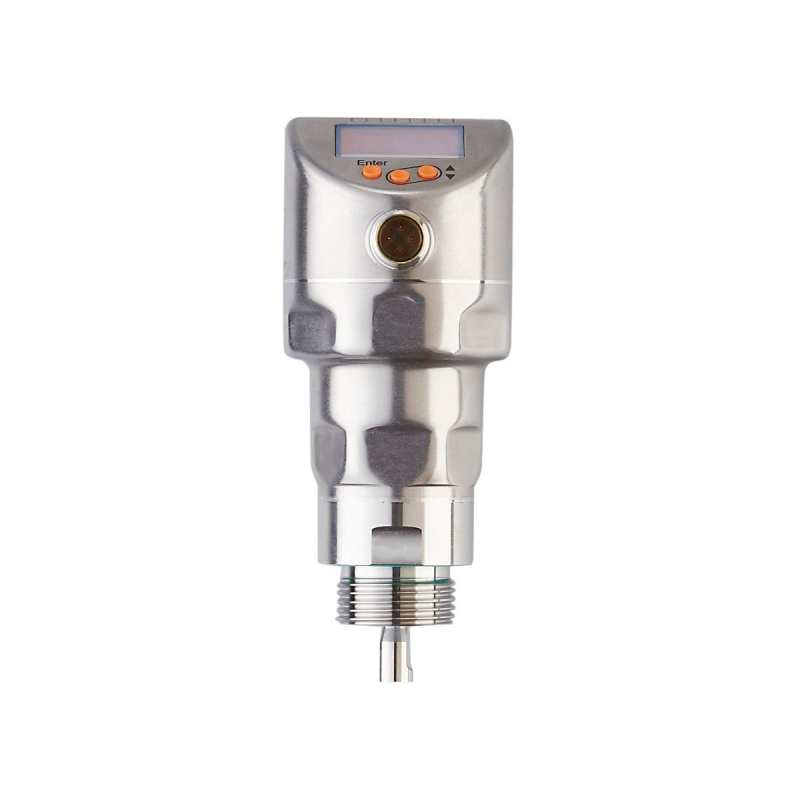

Концепция модульного преобразователя датчик уровня (управляемый микроволновой радар) lr2050 ifm

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR2050 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR2050 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR2050 и артикул LR0000B-ER34AKSKG/US

Ключевые особенности

Для надежного контроля уровня в резервуарах и контейнерах

Подходит для воды, масла и смазочно-охлаждающих жидкостей

Хорошо видимый 4-значный светодиодный дисплей

Модульная система состоит из оценочной электроники и зонда

Адаптация на различную высоту контейнера путем укорачивания зонда

Характеристики

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Длина зонда L [mm]

150…2000

Подключение к процессу

G 3/4 внешняя резьба

Приложение

Особенности

позолоченные контакты

Среда

Жидкие среды, маслосодержащие среды, жидкости на водной основе

Диэлектрическая постоянная среды

≥ 1,8, (для среды с диэлектрической постоянной 1.8…5 (напр. масла), для работы необходима коаксиальная трубка)

Рекомендуемые среды

Вода, жидкости на водной основе, масла, маслосодержащие среды

Температура измеряемой среды [°C]

-20…100

Давление в резервуаре [bar]

-1…16

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150, (200 (…60 °C))

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, обратимый, (масштабируемый)

Наиб.нагрузка [Ω]

500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Длина зонда L [mm]

150…2000

Активный диапазон A [mm]

L-40 (L-60), (при настройке на масло или маслосодержащие среды)

Неактивная область I1 / I2 [mm]

30 / 10 (30), (при настройке на масло или маслосодержащие среды)

Частота дискретизации [Hz]

Настройка параметров в пределах

Точка срабатывания SP [mm]

≥ 15 (35) / ≤ L-30

Примечание к точке установки SP

при настройке на масло или маслосодержащие среды

Точка сброса rP [mm]

≥ 10 (30) / ≤ L-35

Примечание к точке сброса rP

при настройке на масло или маслосодержащие среды

С шагом в [mm]

Гистерезис [mm]

> 5

Точность/ погрешность

Погрешность измерения [mm]

± 7

Погрешность смещения [mm]

Разрешение [mm]

Нулевой сигнал (ток) [mA]

4,0

Полный сигнал (ток) [mA]

Температурный дрейф на каждые 10 К

± 0,2 %

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	479

Условия эксплуатации

Температура окружающей среды [°C]

-40…80

Температура хранения [°C]

-40…100

Степень защиты

IP 68, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3	: в металличсеком резервуаре
DIN EN 61000-6-4	: в пластиковом резервуаре

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms) / 20 г (6 мс) с опорным зондом 0,5 м

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м

MTTF [годы]

216

Механические данные

Вес [g]

447

Материал

нерж. сталь (1.4404 / 316L), PEI, PFA, PBT (полибутилентерефталат), FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM

Подключение к процессу

G 3/4 внешняя резьба

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Уровень заполнения	буквенно-цифровой дисплей, 4-значный
параметрирование	буквенно-цифровой дисплей, 4-значный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Отклонение измерения D в пределах диапазона активных стержней
