Концепция модульного преобразователя датчик уровня (управляемый микроволновой радар) lr7000 ifm

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR7000 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR7000 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR7000 и артикул LR0000B-BR34AQPKG/US

Ключевые особенности

Для надежного контроля уровня в резервуарах и контейнерах

Подходит для воды, масла и смазочно-охлаждающих жидкостей

Хорошо видимый 4-значный светодиодный дисплей

Модульная система состоит из оценочной электроники и зонда

Адаптация на различную высоту контейнера путем укорачивания зонда

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2

Длина зонда L [mm]

100…1600

Подключение к процессу

G 3/4 внешняя резьба

Приложение

Особенности

позолоченные контакты

Среда

Жидкие среды

Диэлектрическая постоянная среды

≥ 1,8, (для среды с диэлектрической постоянной 1.8…5 (напр. масла), для работы необходима коаксиальная трубка)

Рекомендуемые среды

Вода, жидкости на водной основе, масла, маслосодержащие среды

Запрещается использовать для

См. инструкцию по эксплуатации, глава ‘Применение в соответствии с назначением’

Температура измеряемой среды [°C]

-25…80, (90

Давление в резервуаре [bar]

-1…16

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, IO-Link

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

Температурный , синхронизируемый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Длина зонда L [mm]

100…1600

Активный диапазон A [mm]

L-40, (при настройке на масло или маслосодержащие среды: L-60)

Неактивная область I1 / I2 [mm]

30 / 10, (при настройке на масло или маслосодержащие среды: 30 / 30)

Частота дискретизации [Hz]

Настройка параметров в пределах

Точка срабатывания SP [mm]

≥ 15…L-30

Примечание к точке установки SP

при настройке на масло или маслосодержащие среды: 35…L-30

Точка сброса rP [mm]

≥ 10…L-35

Примечание к точке сброса rP

при настройке на масло или маслосодержащие среды: 30…L-35

С шагом в [mm]

Гистерезис [mm]

> 5

Точность/ погрешность

Повторяемость [mm]

± 5

Погрешность измерения [mm]

± 7

Погрешность смещения [mm]

Разрешение [mm]

Температурный дрейф на каждые 10 К

± 0,2 %

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

нет

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	8

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-40…85

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3	в закрытых металлических резервуарах
DIN EN 61000-6-4	в пластмассовых или открытых металлических резервуарах

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms) / 25 г (6 мс) с опорным зондом 0,5 м

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м

MTTF [годы]

233

Сертификат UL

Регистрационный номер UL	H007
Номер файла UL	E174191

Механические данные

Вес [g]

387,5

Материал

нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), FKM, PBT (полибутилентерефталат), PC, PEI, TPE-V

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM, Уплотнение: NBR усиленное стекловолокно

Подключение к процессу

G 3/4 внешняя резьба

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Уровень заполнения	буквенно-цифровой дисплей, 4-значный
параметрирование	буквенно-цифровой дисплей, 4-значный

Примечания

Рекомендации

Пожалуйста, см. техническое примечание в закладке ‘Файлы для скачивания’

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

	Отклонение измерения D в пределах диапазона активных стержней

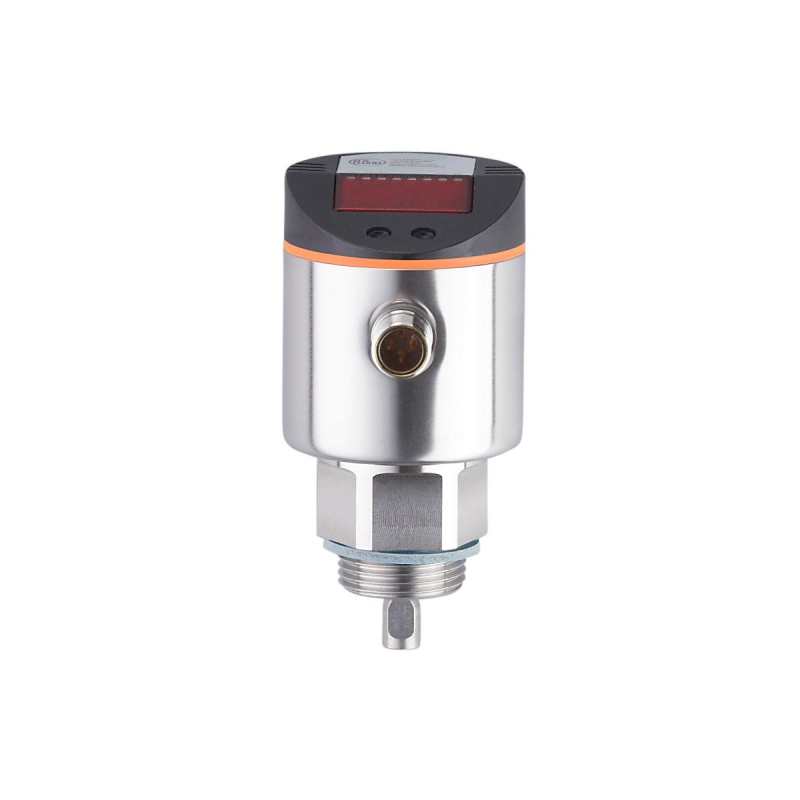

Датчик уровня (управляемый микроволновой радар) LR7000 Ifm electronic
