Концепция модульного преобразователя датчик уровня (управляемый микроволновой радар) lr8010 ifm

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR8010 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR8010 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR8010 и артикул LR0000B-BR34AVPKG/US

Ключевые особенности

Для надежного контроля уровня в резервуарах и контейнерах

Подходит для воды, масла и смазочно-охлаждающих жидкостей

При использовании защиты от переполнения согласно Немецкому федеральному закону о воде (WHG) § 19

Модульная система состоит из оценочной электроники и зонда

Адаптация на различную высоту контейнера путем укорачивания зонда

Характеристики

Количество входов и выходов

Количество цифровых выходов: 4

Длина зонда L [mm]

100…1600

Подключение к процессу

G 3/4 внешняя резьба

Приложение

Особенности

позолоченные контакты

Установка

Эксплуатация только в сочетании с зондом и коаксиальной трубкой.

Среда

жидкие хладагенты, масла, маслосодержащие среды, Вода, среда похожая на воду

Диэлектрическая постоянная среды

≥ 2

Запрещается использовать для

См. инструкцию по эксплуатации, глава ‘Применение в соответствии с назначением’

Температура измеряемой среды [°C]

0…80

Давление в резервуаре [bar]

-0,5…4

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 4

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

Температурный , синхронизируемый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Длина зонда L [mm]

100…1600

Активный диапазон A [mm]

L-40 (L-60), (при настройке на масло или маслосодержащие среды)

Неактивная область I1 / I2 [mm]

30 / 10 (30), (при настройке на масло или маслосодержащие среды)

Настройка параметров в пределах

Точка срабатывания SP [mm]

≥ 15 (35) / ≤ L-30

Примечание к точке установки SP

при настройке на масло или маслосодержащие среды

Точка сброса rP [mm]

≥ 10 (30) / ≤ L-35

Примечание к точке сброса rP

при настройке на масло или маслосодержащие среды

С шагом в [mm]

Гистерезис [mm]

> 5

Граничная точка переполнения OP [мм] [mm]

70…L-30

Гистерезис, ОР [mm]

Точность/ погрешность

Повторяемость [mm]

± 5

Погрешность точки переключения [mm]

± (15 + 0,5 % ), (% от предельного значения диапазона измерения: L — 30 mm)

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Температура хранения [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

Разрешение

WHG § 19

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-4

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz)

MTTF [годы]

183

Механические данные

Вес [g]

402

Материал

нерж. сталь (1.4404 / 316L), нерж. сталь (1.4301/304), FKM, PBT-GF20, PC, PEI, TPV

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM, Уплотнение: NBR-PPTA 20

Подключение к процессу

G 3/4 внешняя резьба

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный
Состояние выхода	4 x светодиод, жёлтый
Уровень заполнения	буквенно-цифровой дисплей, 4-значный
параметрирование	буквенно-цифровой дисплей, 4-значный

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

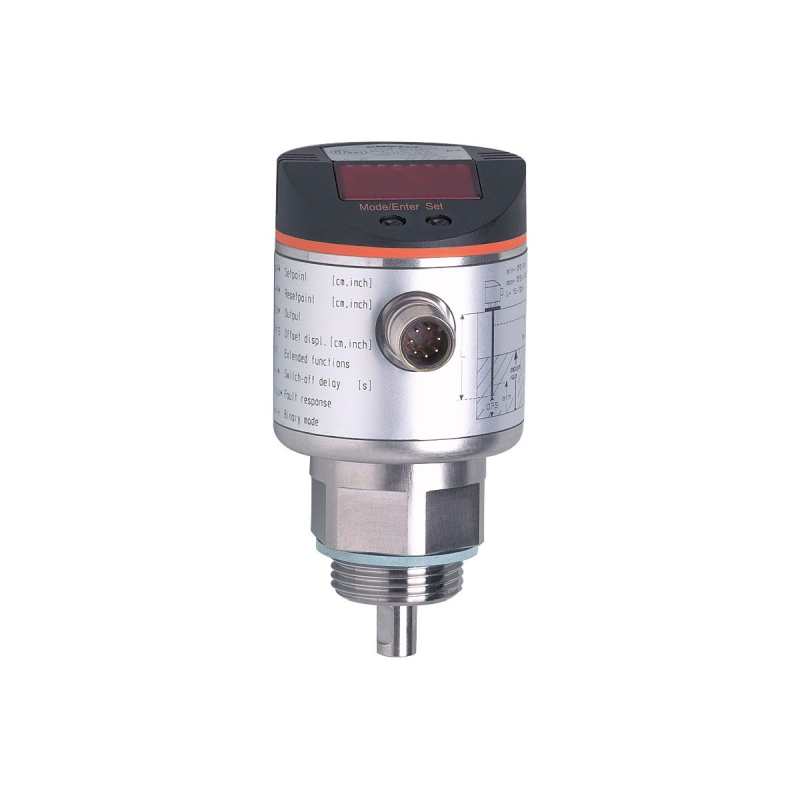

Датчик уровня (управляемый микроволновой радар) LR8010 Ifm electronic
