Концепция модульного преобразователя датчик уровня (управляемый микроволновой радар) lr8320 ifm

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR8320 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR8320 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR8320 и артикул LR0000--BN34ASPKG/US

Ключевые особенности

Для надежного контроля уровня в резервуарах и контейнерах

Подходит для воды и водосодержащих сред

Модульная система состоит из оценочной электроники и зонда

Адаптация на различную высоту контейнера путем укорачивания зонда

Характеристики

Количество входов и выходов

Количество цифровых выходов: 4

Длина зонда L [mm]

100…2000

Подключение к процессу

3/4′ NPT

Приложение

Особенности

позолоченные контакты

Среда

Жидкие среды

Диэлектрическая постоянная среды

> 5

Рекомендуемые среды

Вода, жидкости на водной основе

Температура измеряемой среды [°C]

-25…80, (90:

Давление в резервуаре [bar]

-1…16

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 4

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, IO-Link

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Длина зонда L [mm]

100…2000

Активный диапазон A [mm]

L-40

Неактивная область I1 / I2 [mm]

30 / 10

Частота дискретизации [Hz]

Настройка параметров в пределах

Точка срабатывания SP [mm]

≥ 15…L-30

Точка сброса rP [mm]

≥ 10…L-35

С шагом в [mm]

Гистерезис [mm]

> 5

Точность/ погрешность

Повторяемость [mm]

Погрешность измерения [mm]

± 7

Погрешность смещения [mm]

Разрешение [mm]

Температурный дрейф на каждые 10 К

± 0,2 %

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

3,2

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	979

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-40…85

Степень защиты

IP 68, IP 69K, (7 дней / 1 м глубина воды / 0,1 бар: IP 68)

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3	: в закрытых металлических резервуарах
DIN EN 61000-6-4	: в пластмассовых или открытых металлических резервуарах

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms) / 25 г (6 мс) с опорным зондом 0,5 м

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м

MTTF [годы]

242

Сертификат UL

Регистрационный номер UL	H011
Номер файла UL	E174191

Механические данные

Вес [g]

444,8

Материал

нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), FKM, PEI

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM

Подключение к процессу

3/4′ NPT

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию)., Пожалуйста, см. техническое примечание в закладке ‘Файлы для скачивания’

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

	Отклонение измерения D в пределах диапазона активных стержней

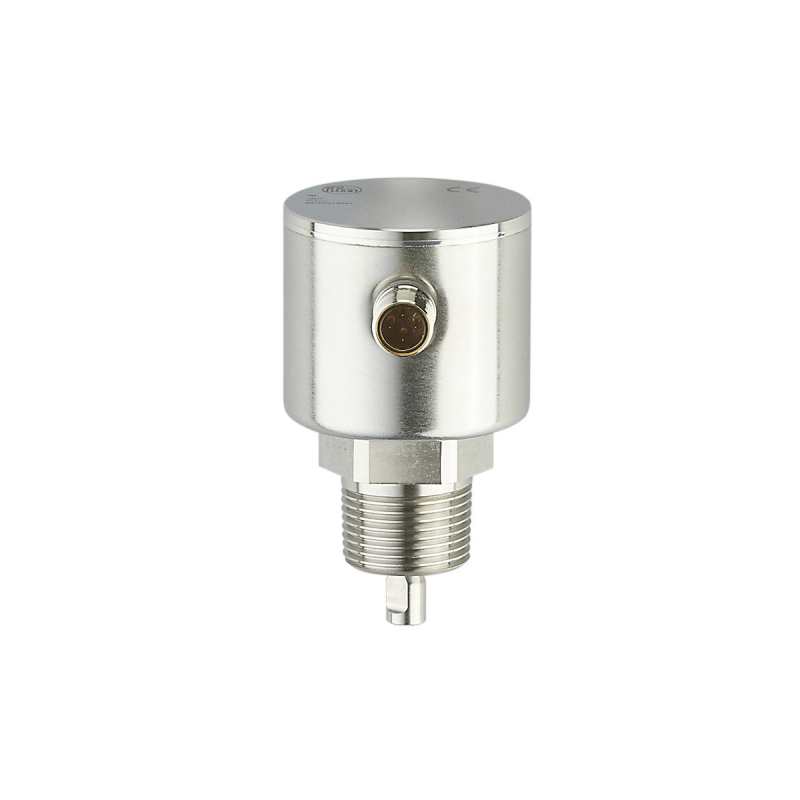

Датчик уровня (управляемый микроволновой радар) LR8320 Ifm electronic
