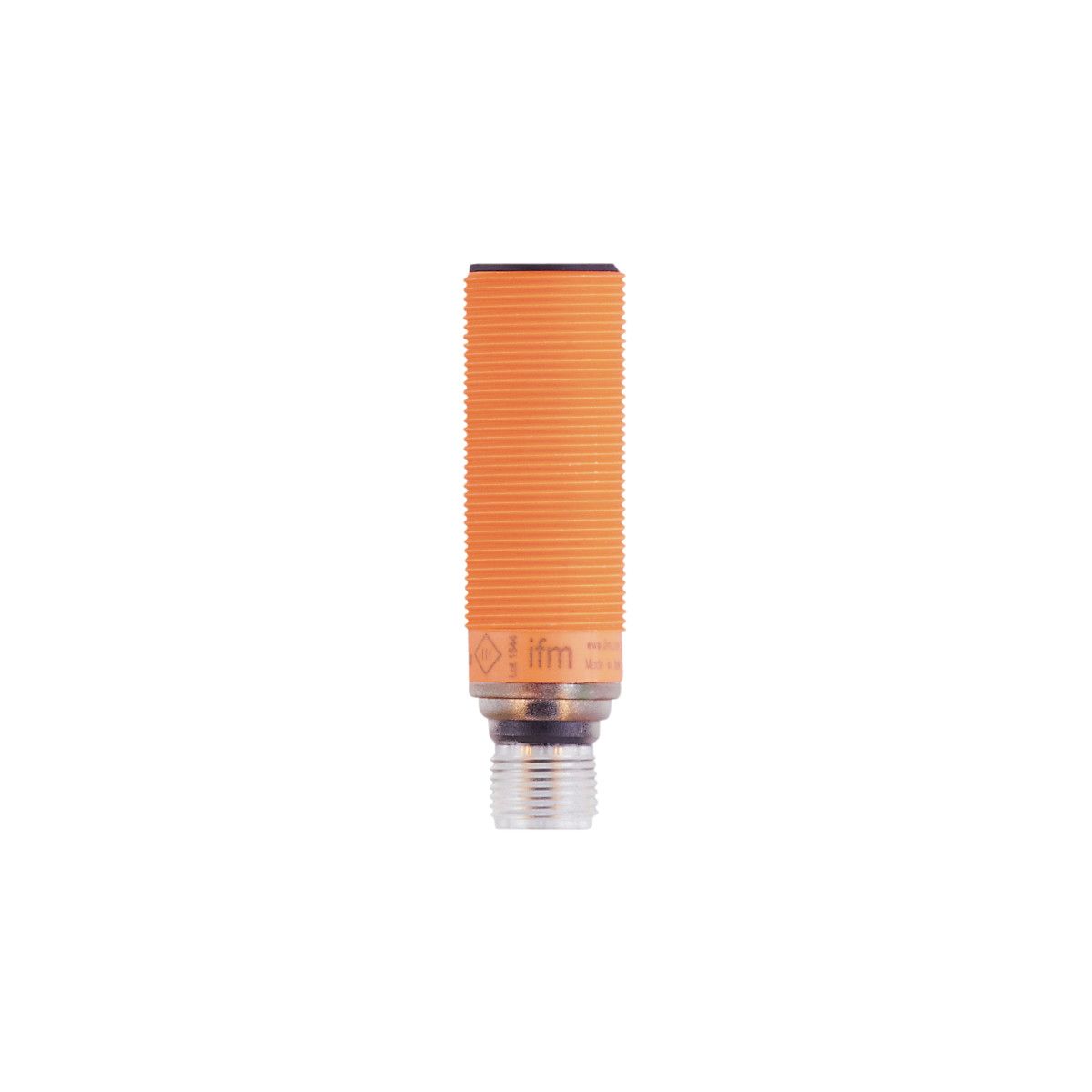

Короткое исполнение М18 ультразвуковой датчик ugt201 ifm

Общее описание

Покупая Ультразвуковой датчик IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик IFM UGT201 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM UGT201 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Короткое исполнение М18, Расположение и обнаружение объектов, Ультразвуковые датчики.
Для заказа данной позиции достаточно указать название модели UGT201 и артикул UGC00800EOKG/US

Ключевые особенности

Компактное исполнение для применения в местах с ограниченным пространством

Программируемая функция выходного сигнала нормально открытый/ нормально закрытый

Бесконтактное обнаружение независимо от цвета, прозрачности или характеристики поверхности объекта

Простая настройка функции прибора с помощью провода для программирования

Хорошо видимый светодиод для отображения коммутационного состояния и эхо

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Диапазон срабатывания [mm]

60…800, (Мишень: 200 x 200 mm)

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60,5

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Преобразователь частоты [kHz]

230

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Входы

Вход синхронизации

нет

Мультиплексный вход

нет

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,2

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

60…800, (Мишень: 200 x 200 mm)

Слепая зона [mm]

Цилиндрический угол обзора [°]

15, (±2)

Макс. отклонение от 90° угла датчик/объект [°]

± 4

Точность/ погрешность

Температурная компенсация

да

Гистерезис [%]

Смещение точки переключения [%]

-5…5

Примечания о точности / отклонении

Указанные значения достигаются после разогрева в течение мин. 20 минут

Повторяемость

1 %

Разрешение [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-20…70

Температура хранения [°C]

-30…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

MTTF [годы]

235

Сертификат UL

Ta	-20…70 °C
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60,5

Обозначение резьбы

M18 x 1

Материал

PBT (полибутилентерефталат), PA (полиамид), эпоксидная керамика

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
эхо	1 x светодиод, зелёный

Принадлежности

Комплект поставки

крепежные гайки: 2, пластмасса

резиновые уплотнители: 2

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1:	Расстояние
2:	Диапазон контроля
3:	график при включении / выключении
4:	Мишень 100 x 100 mm
5:	50% от объекта в зоне обнаружения
6:	Порог срабатывания выхода
