Лазерные датчики оптический датчик измерения расстояния ogd593 ifm

Общее описание

Покупая Оптический датчик измерения расстояния IFM, вы выбираете качественный и проверенный продукт. Оптический датчик измерения расстояния IFM OGD593 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OGD593 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Лазерные датчики, Расположение и обнаружение объектов, Тип М18 Cube в металлическом корпусе.
Для заказа данной позиции достаточно указать название модели OGD593 и артикул OGDLFNKG/IO-Link/US

Ключевые особенности

Характеристики Тип света красный свет Коммуникационный интерфейс IO-Link Лазерная защита класса 1 Размеры [mm] 61,7 x 22,5 x 45,2 Приложение

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

61,7 x 22,5 x 45,2

Приложение

Приложение [m]

0,03…0,3

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

2 x нормально открытый / нормально закрытый , (параметризуемый)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100, (на каждый выход)

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Подавление заднего фона [m]

0,03…19,2

Диапазон измерения/настройки

Диапазон измерения [m]

0,025…0,3

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1012

Условия эксплуатации

Температура окружающей среды [°C]

-25…50

Примечание к температуре окружающей среды

При температуре окружающей среды

Лазер отключен.

Температура хранения [°C]

-30…80

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

181

Механические данные

Вес [g]

206

Размеры [mm]

61,7 x 22,5 x 45,2

Материал

Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: стекло

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
	1 x буквенно-цифровой дисплей, 3-цифровой

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график гистерезиса

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	задний фон (черный 6% отражение)
2 =	задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [mm]	30…300	300
nP1 [mm]	30…300	90
FP1 [mm]	30…300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	30…300	30
nP2 [mm]	30…300	190
FP2 [mm]	30…300	210
dS1 [s]	0…0,1…5	0
dr1 [s]	0…0,1…5	0
dS2 [s]	0…0,1…5	0
dr2 [s]	0…0,1…5	0
dFo [s]	0…0,1…5	0,1
dIS	ON / OFF	ON

Повторяемость: 6 σ

	Повторяемость измеряемых значений
расстояние	белый (отражение 90 %)	чёрный (6%…90% отражение)
25…300 mm	2,0 mm	5,0 mm

Значения при
Внешнее освещение на объекте
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

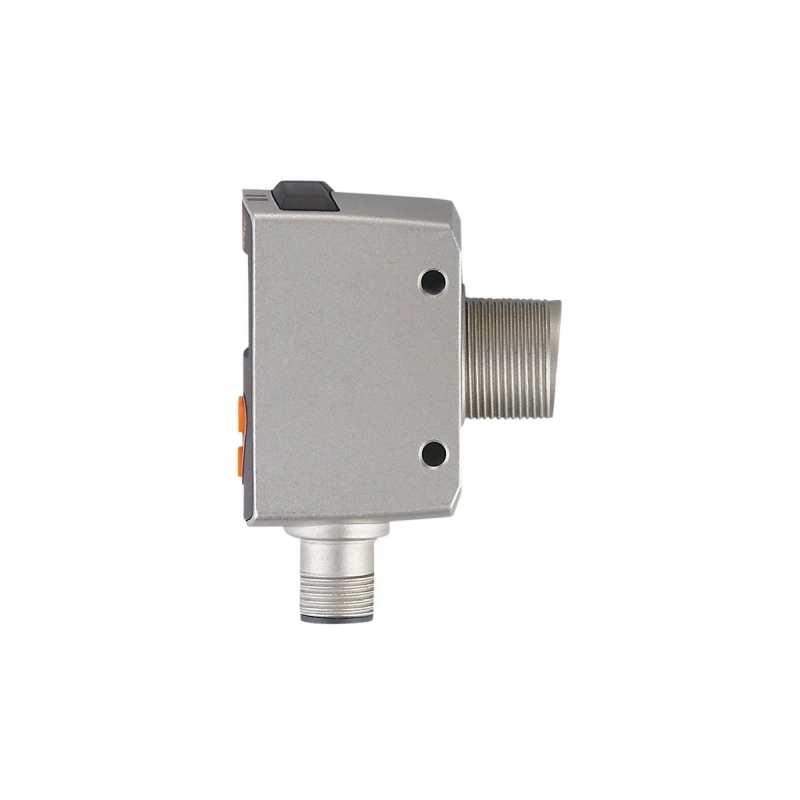

Оптический датчик измерения расстояния OGD593 Ifm electronic
