Магнитно-индуктивные датчики потока магнитно-индуктивный датчик потока sm4000 ifm

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM4000 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM4000 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM4000 и артикул SMR14DXXFRKG/US-100

Ключевые особенности

Характеристики Количество входов и выходов Количество цифровых выходов: 2, Количество аналоговых выходов: 1 Диапазон измерения [ml/min] 5…3000 Подключение к процессу

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения [ml/min]

5…3000

Подключение к процессу

резьбовое соединение G 1/4 DN6 плоское уплотнение

Приложение

Особенности

позолоченные контакты

Применение

Суммирующая функция, для общепромышленного применения

Установка

подключение к трубе при помощи адаптера

Среда

Электропроводящие жидкости, Вода, жидкости на водной основе

Примечание к среде

электропроводность: ≥ 20 µS/cm

вязкость:

Температура измеряемой среды [°C]

0…60

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,2

MAWP (для применения в соответствии с CRN) [bar]

7,3

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Входы

сброс счетчика

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый)

Наиб.нагрузка [Ω]

500

Аналоговый выход по напряжению [V]

0…10, (масштабируемый)

Мин. сопротивление нагрузки [Ω]

2000

Импульсный выход

Расходомер

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [ml/min]

5…3000

Диапазон индикации [ml/min]

-1999…3600

Разрешение [ml/min]

Точка срабатывания SP [ml/min]

20…3000

Точка сброса rP [ml/min]

5…2984

Начальная точка аналогового сигнала, ASP [ml/min]

0…2400

Конечная точка аналогового сигнала, АЕР [ml/min]

600…3000

Значение отсечки низкого расхода LFC [ml/min]

Контроль моментального расхода

Значение импульса

0,001…3000 l

Длина импульса [s]

0,008…2

Контроль температуры

Диапазон измерения [°C]

-20…80

Разрешение [°C]

0,2

Точка срабатывания SP [°C]

-19,2…80

Точка сброса rP [°C]

-19,6…79,6

Aналоговая пусковая точка [°C]

-20…60

Aналоговая конечная точка [°C]

0…80

С шагом в [°C]

0,2

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± (2 % MW + 0,5 % MEW)

Повторяемость

± 0,2% MEW

Контроль температуры

Точность [K]

± 2,5 (Q > 0,5 l/min)

Время реакции

Контроль скорости потока

Время отклика [s]

0,15, (dAP = 0, T19)

Программируемое время задержки dS, dr [s]

0…50

Демпфирование коммутационного выхода dAP [s]

0…5

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 40 (Q > 1 l/min)

Программное обеспечение / Программирование

Выбор параметров

Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход/выход по напряжению/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	671

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Температура хранения [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 60947-5-9

Ударопрочность

DIN IEC 68-2-27

20 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

5 г (10…2000 Hz)

MTTF [годы]

144

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

536,5

Материал

нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), PEEK, FKM

Подключение к процессу

резьбовое соединение G 1/4 DN6 плоское уплотнение

Дисплеи / Элементы управления

Дисплей

Дисплей	6 x светодиод, зелёный (ml/min, l/h, l, m³, °C, 10³)
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

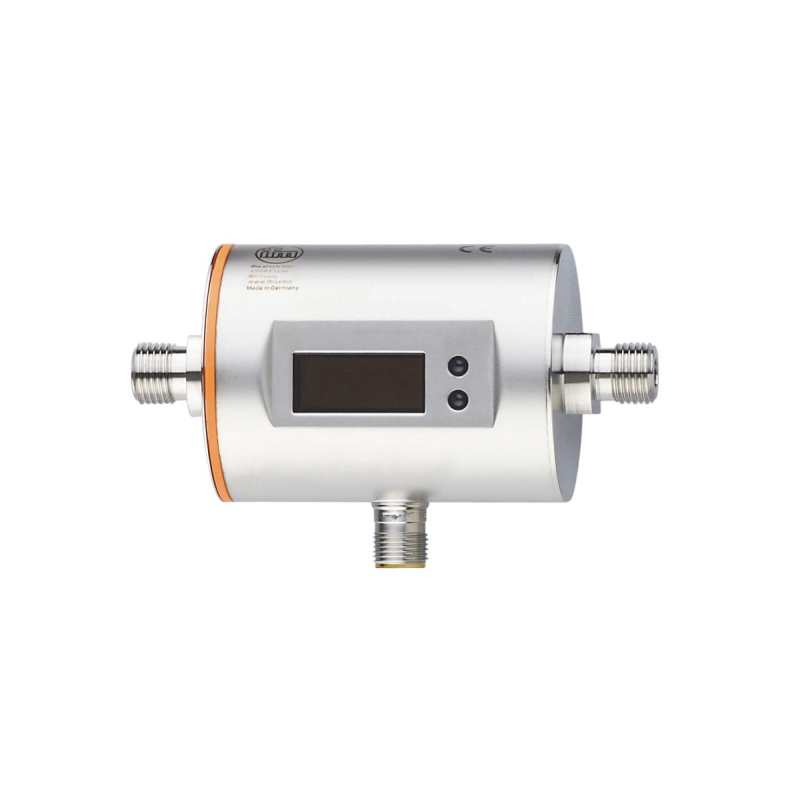

Магнитно-индуктивный датчик потока SM4000 Ifm electronic
