Магнитно-индуктивные датчики потока магнитно-индуктивный датчик потока sm6050 ifm

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM6050 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM6050 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM6050 и артикул SMR12GGX1OKG/US-100

Ключевые особенности

Характеристики Количество входов и выходов Количество аналоговых выходов: 1 Диапазон измерения [l/min] 0,1…25 Подключение к процессу резьбовое соединение G 1/2

Характеристики

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения [l/min]

0,1…25

Подключение к процессу

резьбовое соединение G 1/2 DN15 плоское уплотнение

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения

Установка

подключение к трубе при помощи адаптера

Среда

Электропроводящие жидкости, Вода, жидкости на водной основе

Примечание к среде

электропроводность: ≥ 20 µS/cm

вязкость:

Температура измеряемой среды [°C]

-10…70

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,6

MAWP (для применения в соответствии с CRN) [bar]

17,7

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

95, (24 V)

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал, IO-Link, (конфигурируемый)

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

500

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [l/min]

0,1…25

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± (0,8 % MW + 0,5 % MEW)

Повторяемость

± 0,2% MEW

Время реакции

Контроль скорости потока

Время отклика [s]

0,15, (dAP = 0, T19)

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 20 (Q > 1 l/min)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	571

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Температура хранения [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 60947-5-9

Ударопрочность

DIN IEC 68-2-27

20 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

5 г (10…2000 Hz)

MTTF [годы]

167

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

492,5

Материал

нерж. сталь (1.4404 / 316L), PBT-GF20, FKM, TPE

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), PEEK, FKM

Подключение к процессу

резьбовое соединение G 1/2 DN15 плоское уплотнение

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

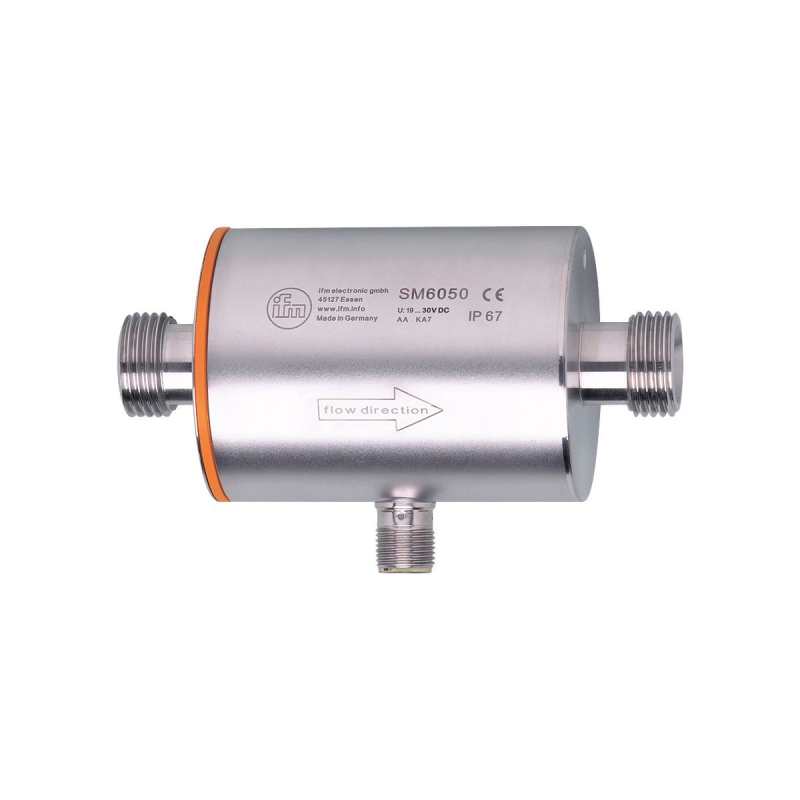

Магнитно-индуктивный датчик потока SM6050 Ifm electronic
