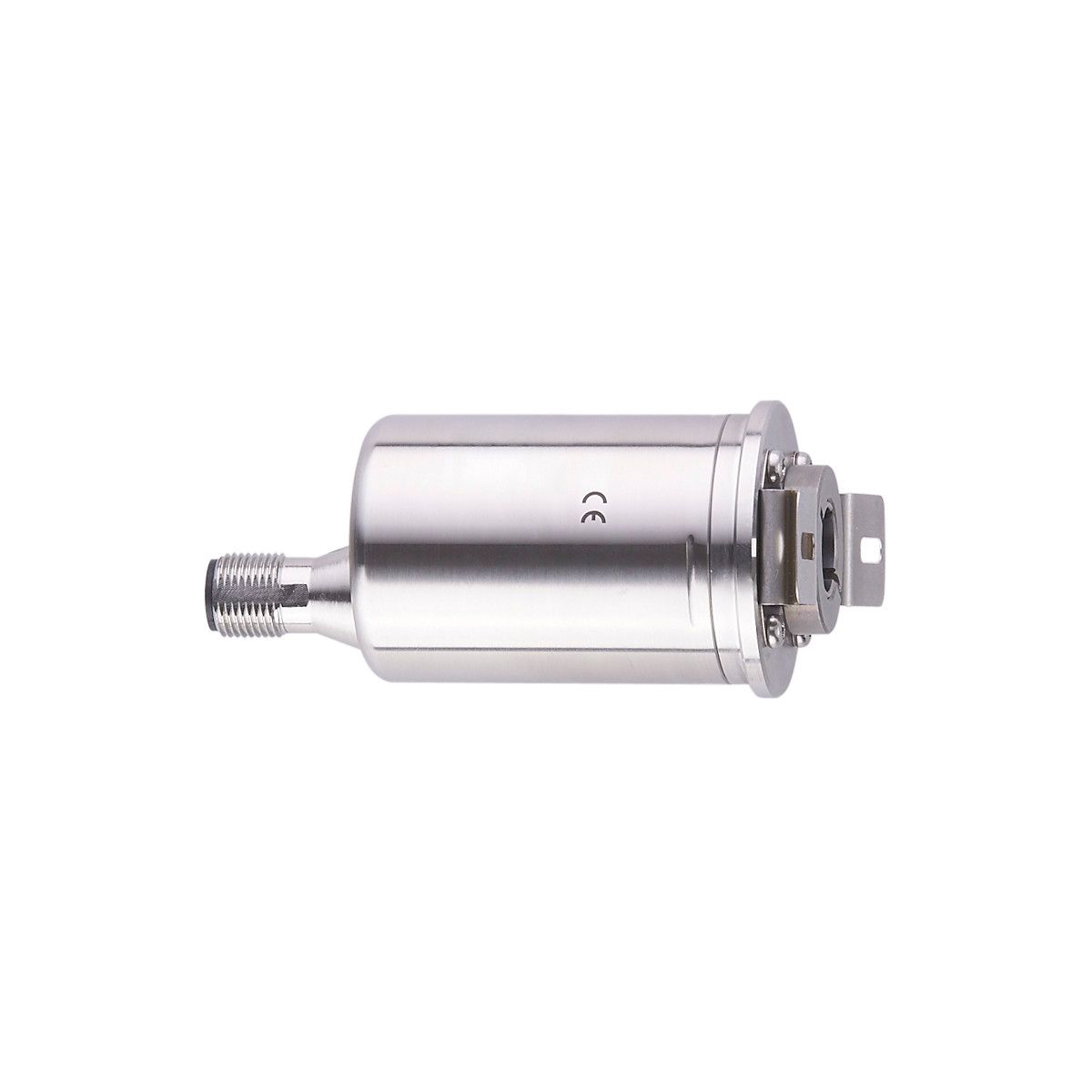

Многооборотные энкодеры абсолютный многооборотный энкодер с полым валом rma310 ifm

Общее описание

Покупая Абсолютный многооборотный энкодер с полым валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный многооборотный энкодер с полым валом IFM RMA310 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RMA310 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, IO-Link датчики для контроля угловых и линейных перемещений, Многооборотные энкодеры.
Для заказа данной позиции достаточно указать название модели RMA310 и артикул MULTITURN ENCODER WET LINE

Ключевые особенности

Абсолютная прослеживаемость положения даже при отсутствии питания

Измерение времени работы подшипника для эффективного планирования технического обслуживания

Свободно программируемое общее разрешение до 31 бита

Программируемый дискретный коммутационный ввод/вывод

Высокая устойчивость к ударам и вибрации благодаря магнитному принципу действия

Характеристики

Разрешение

65536 шаги, 32768 обороты, 31 бит

Коммуникационный интерфейс

IO-Link

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Приложение

Функциональный принцип

абсолютный

Тип разрешения

Многооборотный

Система обнаружения

магнитный

Электронные данные

Рабочее напряжение [V]

18…30 DC, (по PELV)

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1000

Макс. вращ. электрическая скорость [U/min]

6000

Входы

Защита дискретных входов от короткого замыкания

да

Диапазон измерения/настройки

Разрешение

65536 шаги, 32768 обороты, 31 бит

Точность/ погрешность

Точность [°]

0,1

Программное обеспечение / Программирование

Выбор параметров

предустановка, Нулевая точка, направление вращения, Скорость вращения

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM3 (230,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Identification and Diagnosis, Switching Signal Channel, Measurement Data Channel (high resolution)

SIO режим

нет

Нужный тип порта

Миним.время рабочего цикла [ms]

2,3

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	96
состоянием прибора	4
бинарная информация о переключении	5

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, внутренняя температура, счётчик циклов переключения, вращение вала в часах

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1064

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Температура хранения [°C]

-40…85

Макс. допустимая относительная влажность воздуха [%]

98, (конденсация не допускается)

Степень защиты

IP 68, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61000-4-2 ESD	4 kV CD
DIN EN 61000-4-3 HF излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 HF проводимость	10 V

Виброустойчивость

DIN EN 60068-2-6

20 г / 10…1000 Hz полусинус

Ударопрочность

DIN EN 60068-2-27

200 г / 11 ms

Постоянная ударопрочность

DIN EN 60068-2-29

20 г / 6 ms полусинус

MTTF [годы]

283

Механические данные

Вес [g]

382,5

Размеры [mm]

Ø 42 / L = 89,5

Материал

фланец: нерж. сталь (1.4404 / 316L), корпус: нерж. сталь (1.4521 / 444)

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Материал вала

нерж. сталь (1.4112 / 440B)

Глубина встраивания вала [mm]

Макс. аксиальное смещение [mm]

0,5

электрическое подключение — разъем

Разъем: 1 x M12, Литой корпус: нерж. сталь (1.4401 / 316)
