Модули М12 io-link модуль compactline al2330 ifm

Общее описание

Покупая IO-Link модуль CompactLine IFM, вы выбираете качественный и проверенный продукт. IO-Link модуль CompactLine IFM AL2330 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL2330 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Модули IO-Link, Модули М12.
Для заказа данной позиции достаточно указать название модели AL2330 и артикул IO-Link Module 6x2 DO M12 IP67

Ключевые особенности

Для простого управления актуаторами на любых мастерах IO-Link

Данные и передача энергии возможна также с помощью неэкранированного соединительного кабеля

Шесть портов с двумя бинарными выходами каждый для 12 актуаторов

Два отдельных источника напряжения, рассчитанные до 1,8 А каждый

Прочное исполнение для применения в сложных условиях эксплуатации

Приложение

Применение

Модули ввода / вывода для полевой шины

Электронные данные

Рабочее напряжение [V]

18…30 DC, (US)

Потребление тока [mA]

50, (US)

Класс защиты

III

Дополнительное напряжение питания [V]

18…30 DC, (UA)

Макс. потребление тока от дополнительного источника [mA]

3600, (UA)

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 12

Выходы

Количество цифровых выходов

12, (6 x 2)

Функция выходного сигнала

PNP

Макс. допустимая токовая нагрузка на каждый выход [mA]

1800

Макс. общая токовая нагрузка выходов [mA]

3600, (Макс. токовая нагрузка на стороне выхода: 1800 mA)

Гальваническая развязка

да

Интерфейсы

Коммуникационный интерфейс

IO-Link

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	893

IO-Link Device

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

SIO режим

нет

Миним.время рабочего цикла [ms]

5,6

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-25…70

Макс. допустимая относительная влажность воздуха [%]

Макс. высота над уровнем моря [m]

2000

Степень защиты

IP 65, IP 67

Степень загрязнения

Испытания / одобрения

ЭMC

EN 61000-6-2
EN 61000-6-3
IEC 61131-9

Ударопрочность

DIN EN 60068-2-27

Вибропрочность

DIN EN 60068-2-64
DIN EN 60068-2-6

Механические данные

Вес [g]

303

Размеры [mm]

26 x 59,3 x 152

Материал

корпус: PA (полиамид), Разъём: латунь никелированн.

Дисплеи / Элементы управления

Дисплей

режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)

защитные заглушки M12

Примечания

Упаковочная величина

1 шт.

электрическое подключение — IO-Link

Разъем: M12

электрическое подключение — Выходы

X1.0…X1.5

Разъем: M12

электрическое подключение — напряжение питания

X31

Разъем: M12

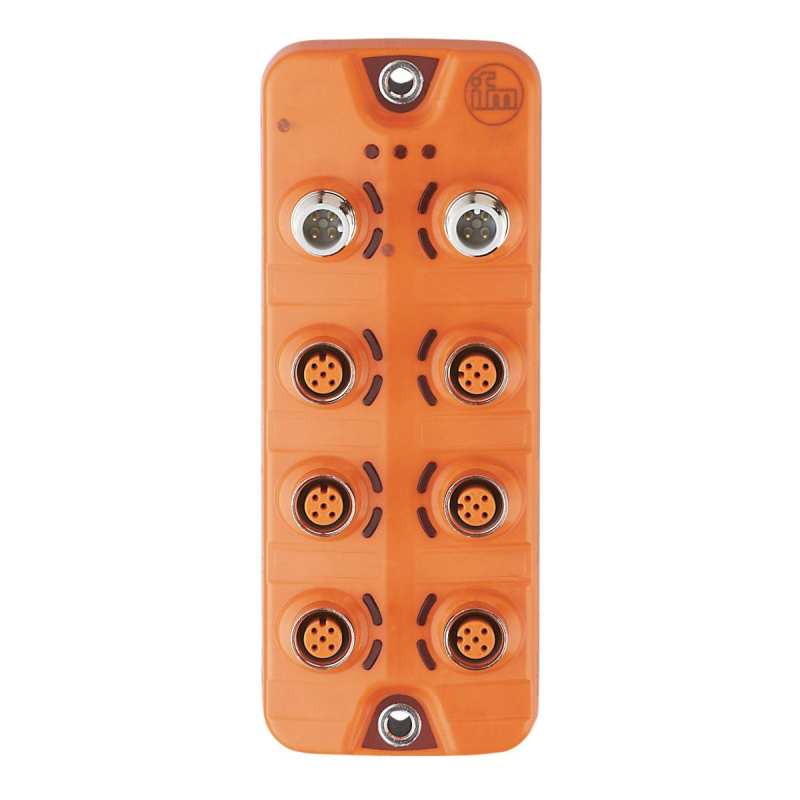

IO-Link модуль CompactLine AL2330 Ifm electronic
