Модули М12 io-link модуль ввода/вывода al2203 ifm

Общее описание

Покупая IO-Link модуль ввода/вывода IFM, вы выбираете качественный и проверенный продукт. IO-Link модуль ввода/вывода IFM AL2203 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL2203 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Модули IO-Link, Модули М12.
Для заказа данной позиции достаточно указать название модели AL2203 и артикул IOL MOD SL 8XMP/DX B M12 IP69K

Ключевые особенности

Электронные данные Рабочее напряжение [V] 18…30 DC Потребление тока [mA] 100, (US) Класс защиты III Дополнительное напряжение питания [V] 18…30

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

100, (US)

Класс защиты

III

Дополнительное напряжение питания [V]

18…30 DC, (UA)

Макс. потребление тока от дополнительного источника [mA]

3600, (UA)

Входы/выходы

Общее количество входов и выходов

Количество входов и выходов

Количество цифровых входов: 16, Количество аналоговых входов: 8, Количество цифровых выходов: 16

Входы

Количество цифровых входов

16, (конфигурируемый)

Количество аналоговых входов

8, (конфигурируемый токовый вход/вход по напряжению)

Входная цепь цифровых входов

PNP, (Тип 3 (IEC 61131-2))

Питание выходов датчика

Напряжение питания [V]

18…30

Аналоговый вход (ток) [mA]

4…20

Аналоговый вход (напряжение) [V]

0…10

Разрешение аналогового входа

16 Bit

Выходы

Количество цифровых выходов

16, (конфигурируемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

1800

Макс. общая токовая нагрузка выходов [mA]

3600, (макс. текущая нагрузка на сегмент: 1800 mA)

Защита от короткого замыкания

да

Коммутационные выходы питания актуатора

Интерфейсы

Коммуникационный интерфейс

IO-Link

Стандарт SDCI

IEC 61131-9

Способ передачи

COM3 (230,4 kBaud)

IO-Link проверка

1.1

SIO режим

нет

Нужный тип порта

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
Factory setting: parametrisation via PDout	1405
Acyclic parametrisation	1406

Примечание

Параметризацию можно изменить с циклической на ациклическую.

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-25…70

Макс. допустимая относительная влажность воздуха [%]

Макс. высота над уровнем моря [m]

2000

Степень защиты

IP 65, IP 67, IP 69K, (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K)

Степень загрязнения

Испытания / одобрения

ЭMC

EN 61000-6-2
EN 61000-6-3
IEC 61131-9

Ударопрочность

DIN EN 60068-2-27

Вибропрочность

DIN EN 60068-2-64
DIN EN 60068-2-6

Механические данные

Вес [g]

394

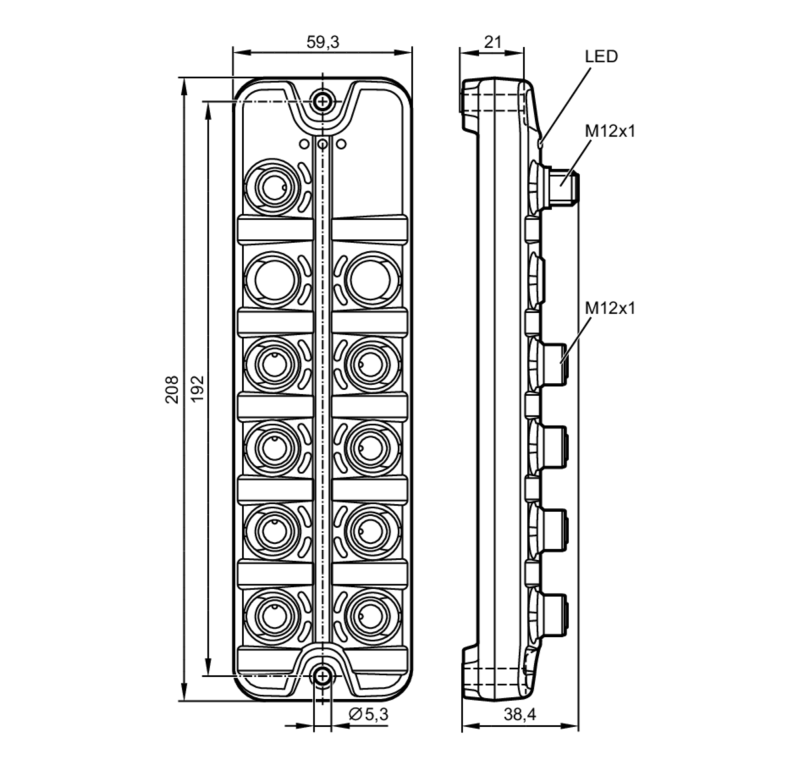

Размеры [mm]

26 x 59,3 x 208

Материал

корпус: PA (полиамид) серый, Разъём: нерж. сталь (1.4404 / 316L)

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

режим работы	1 x светодиод, зелёный
неисправность	1 x светодиод, красный
Функция	1 x светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)

защитная кожух для разъема М12

Примечания

Упаковочная величина

1 шт.

электрическое подключение — IO-Link

Разъем: 1 x M12

электрическое подключение — входы/выходы

X1.0…X1.7

Разъем: 8 x M12
