Постоянный диапазон срабатывания для всех металлов индуктивный датчик ies209 ifm

Общее описание

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IES209 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IES209 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Индуктивные датчики, Постоянный диапазон срабатывания для всех металлов, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IES209 и артикул IEB3006-ANKG/V4A/K1/2M/PUR

Ключевые особенности

Характеристики Электрическое исполнение NPN Функция выходного сигнала NO Диапазон срабатывания [mm] 6 Корпус Резьбовой корпус Размеры [mm] M8 x 1

Характеристики

Электрическое исполнение

NPN

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M8 x 1 / L = 37,5

Приложение

Особенности

Увеличенное расстояние срабатывания, Поправочный коэффициент = 1, Устойчивый к магнитному полю

Применение

Промышленное применение / заводская автоматизация

Устойчивый к магнитному полю

да

Макс. иммунитет электромагнитного поля [mT]

300

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

6 ± 10 %

Рабочее расстояние срабатывания [mm]

0…4,86

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1

Гистерезис [% от Sr]

3…15

Смещение точки переключения [% от Sr]

-10…10

Поправочный коэффициент = 1

да

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Степень защиты

IP 65, IP 66, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 =

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

747

Сертификат UL

Регистрационный номер UL

A013

Механические данные

Вес [g]

39,1

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M8 x 1 / L = 37,5

Обозначение резьбы

M8 x 1

Материал

нерж. сталь (1.4404 / 316L), активная поверхность: LCP белый, светодиодное окно: PEI, крепежные гайки: нерж. сталь (1.4404 / 316L)

Момент затяжки [Nm]

A = 6 mm: 2 Nm, B: 5 Nm

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), 3 x 0,14 mm²

диаграммы и графики

Установка

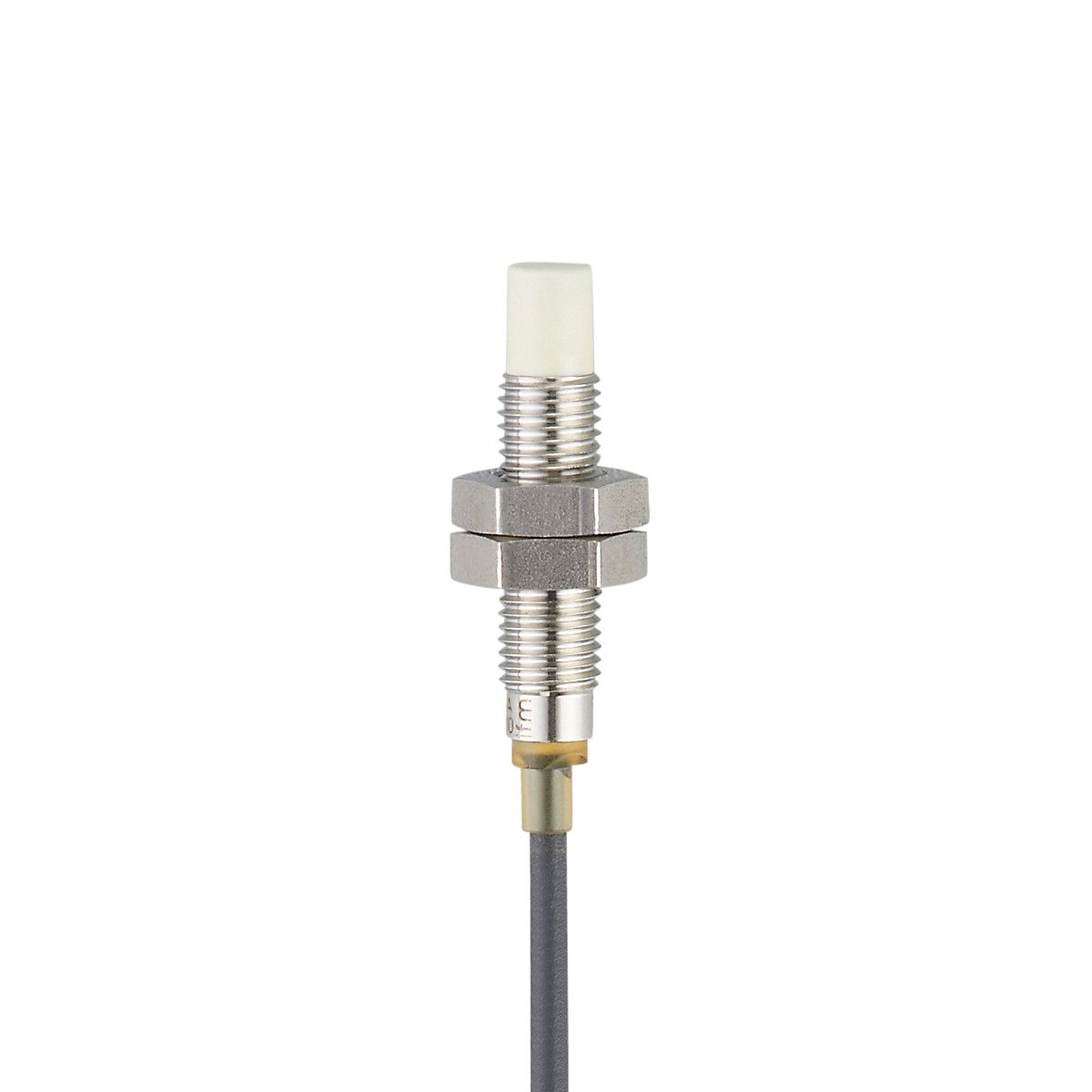

Индуктивный датчик IES209 Ifm electronic
