Преобразователи для подвижной техники преобразователь давления pu8701 ifm

Общее описание

Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PU8701 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PU8701 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Преобразователи для подвижной техники.
Для заказа данной позиции достаточно указать название модели PU8701 и артикул PU-250-SEG14-V-DVG/DE

Ключевые особенности

Характеристики Выходной сигнал аналоговый сигнал Диапазон измерения 0…250 bar 0…3625 psi 0…25 MPa Подключение к процессу резьбовое соединение G 1/4

Характеристики

Выходной сигнал

аналоговый сигнал

Диапазон измерения

0…250 bar

0…3625 psi

0…25 MPa

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Приложение

Измерительный элемент

металлический тонкопленочный элемент

Применение

для подвижной техники

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-40…125

Мин. разрывное давление

1200 bar

17400 psi

120 MPa

Предел прочности по давлению

625 bar

9060 psi

62,5 Mpa

Примечание к прочности по давлению

статический

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

8…32 DC

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по напряжению [V]

0,5…4,5

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

0…250 bar

0…3625 psi

0…25 MPa

Точность/ погрешность

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-40…100

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

соответствует UN ECE R10, рев. 5
ISO 11452-2	100 V/m
DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 г (1 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

658

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

Материал

1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PPS

Материалы корпуса в контакте с изм. средой

1.4542 (17-4 PH / 630), нерж. сталь (1.4305/303)

Мин. кол-во циклов давления

60 миллионов, (при 1,2 х номинального давления)

Момент затяжки [Nm]

25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Уплотнение присоединения к процессу

HNBR (по DIN 3869)

Встроенный ограничитель

да

Примечания

BFSL = прямая линия наилучшего соответствия

LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x DEUTSCH разъём (DT04-3P), Максимальная длина кабеля: 30 m

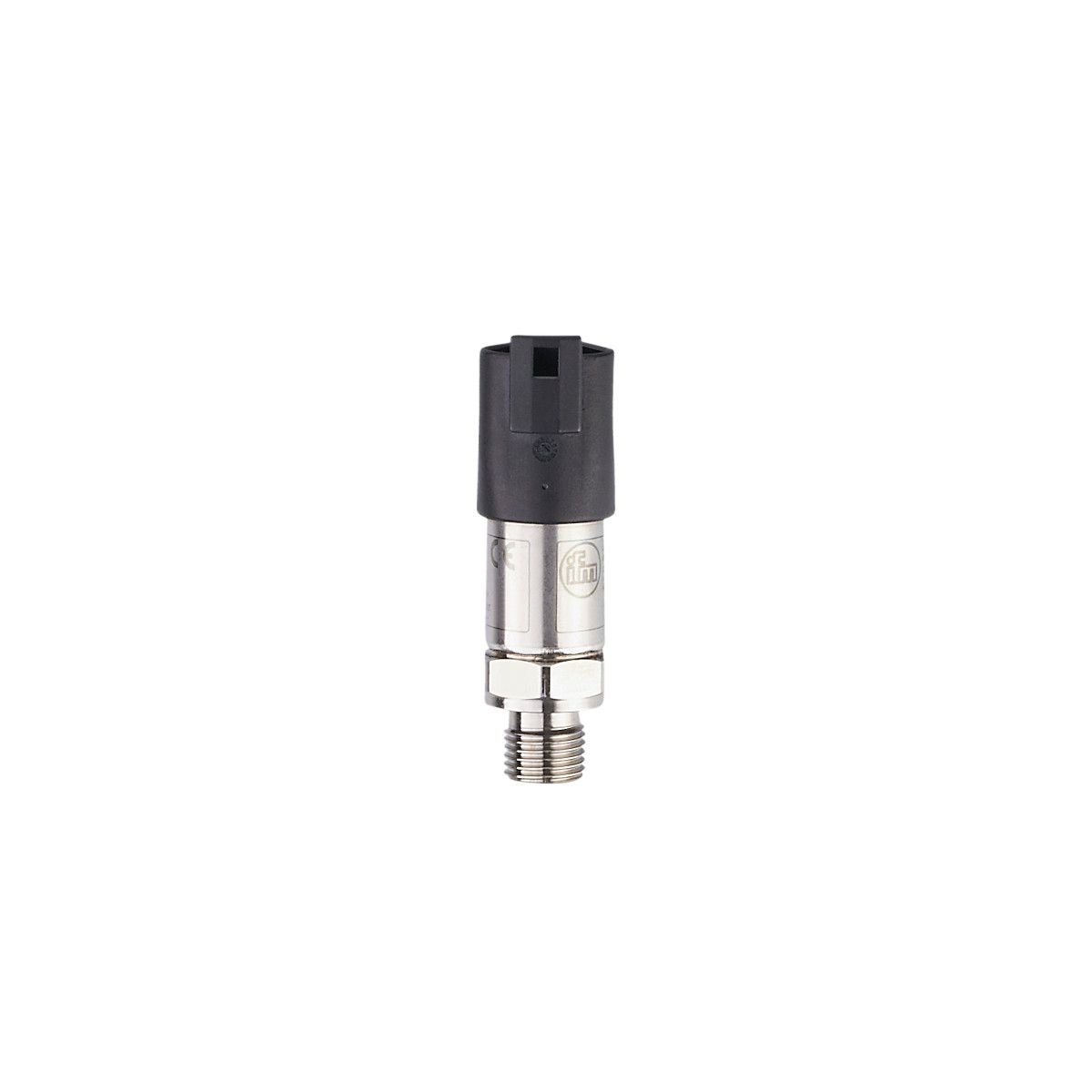

Преобразователь давления PU8701 Ifm electronic
