Применение в гомогенизаторах датчик давления с дисплеем py9001 ifm

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PY9001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PY9001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Применение в гомогенизаторах.
Для заказа данной позиции достаточно указать название модели PY9001 и артикул PN-250-SE MFRKG/US/ /

Ключевые особенности

Программируемый коммутационный выход с IO-Link и масштабируемый аналоговый выход

Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона

Корпус с шарнирным поворотным механизмом

Подходит для использования в процессах гомогенизаторной обработки

Характеристики

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)

Диапазон измерения

0…250 bar

0…3625 psi

0…25 MPa

Подключение к процессу

подключение гомогенизатора

Приложение

Особенности

позолоченные контакты

Измерительный элемент

уплотнение диафрагмы

Применение

пищевая и питьевая промышленность

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

5…90, (

Мин. разрывное давление

1000 bar

14500 psi

100 MPa

Предел прочности по давлению

500 bar

7250 psi

50 Mpa

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,3

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый 1:5)

Наиб.нагрузка [Ω]

500

Аналоговый выход по напряжению [V]

0…10, (масштабируемый 1:5)

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

0…250 bar

0…3625 psi

0…25 MPa

Точка срабатывания SP

1…250 bar

15…3625 psi

0,1…25 MPa

Точка сброса rP

0,5…249,5 bar

10…3620 psi

0,05…24,95 MPa

Aналоговая пусковая точка

0…200 bar

0…2900 psi

0…20 MPa

Aналоговая конечная точка

50…250 bar

725…3625 psi

5…25 MPa

С шагом в

0,5 bar

5 psi

0,05 MPa

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

0,2, (5…80 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

0,2, (5…80 °C)

Время реакции

Время отклика [ms]

Программируемое время задержки dS, dr [s]

0…50

Демпфирование коммутационного выхода dAP [s]

0…4

Демпфирование аналогового выхода dAA [s]

0…4

Макс. время реакции аналогового выхода [ms]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении / выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	460

Условия эксплуатации

Температура окружающей среды [°C]

5…80

Температура хранения [°C]

-40…100

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

10 г (10…2000 Hz)

MTTF [годы]

143

Механические данные

Вес [g]

675

Материал

1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PBT+PC-GF30, PBT-GF20, PC

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4435 / 316L)

Мин. кол-во циклов давления

60 миллионов, (при 1,2 х номинального давления)

Подключение к процессу

подключение гомогенизатора

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный (bar, psi, MPa)
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Разъем: 1 x M12, Контакты: позолоченый

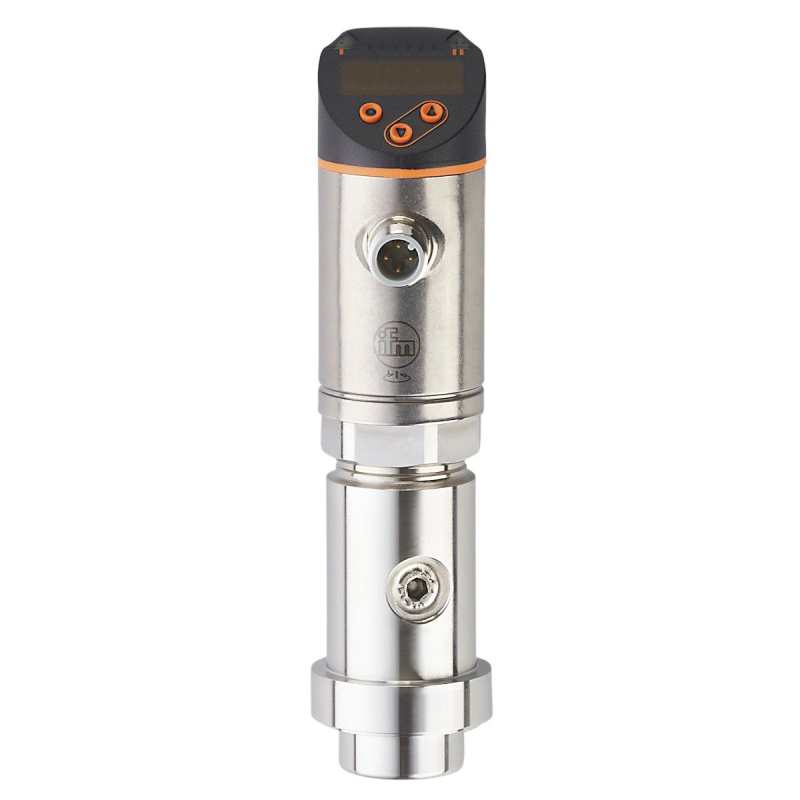

Датчик давления с дисплеем PY9001 Ifm electronic
