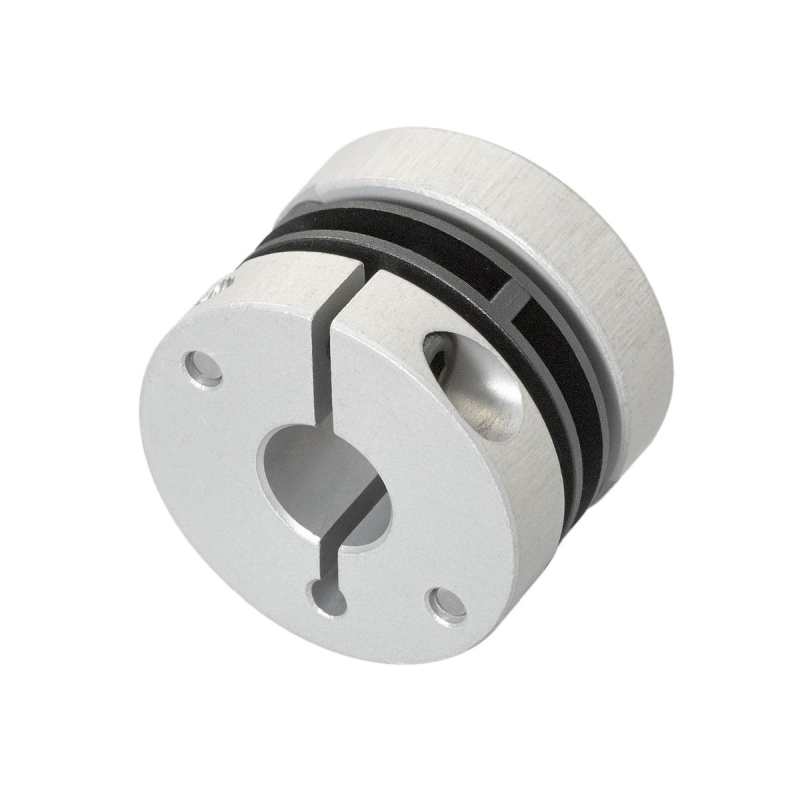

Принадлежности муфта с пружинной шайбой e60118 ifm

Общее описание

Покупая Муфта с пружинной шайбой IFM, вы выбираете качественный и проверенный продукт. Муфта с пружинной шайбой IFM E60118 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM E60118 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Принадлежности для энкодеров, Соединение и подшипники.
Для заказа данной позиции достаточно указать название модели E60118 и артикул SPRING COUPLING 30-10-10-22

Ключевые особенности

Передача вращательных движений

Эффективное демпфирование вибрации

Прекрасная компенсация ошибок выравнивания

Низкая жесткость пружины кручения

Малые восстанавливающие силы

Механические данные

Вес [g]

29,9

Размеры [mm]

Ø 30 / L = 22

Материал

алюминий, PA (полиамид)

Момент затяжки [Nm]

момент затяжки винтов: 100 Ncm, Муфта с пружинной шайбой: 60 Ncm

Внешний диаметр D [mm]

Внутренний диаметр А1 [mm]

Внутренний диаметр А2 [mm]

Длина L [mm]

Макс. оборот, механический [U/min]

12000

Макс. аксиальное смещение [mm]

± 0,4

Макс. несоосность радиального вала [mm]

± 0,3

Макс. угловое смещение [°]

± 2,5

Примечания

Перечисленные величины действительны для сцеплений с отверстиями при комнатной температуре 23 °C.

Значения для радиального, углового и осевого смещений — максимальные, не должны одновременно достигаться во время эксплуатации.

Упаковочная величина

1 шт.
