Проверка профиля объекта датчик профиля opd100 ifm

Общее описание

Покупая Датчик профиля IFM, вы выбираете качественный и проверенный продукт. Датчик профиля IFM OPD100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OPD100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Датчики позиционирования с IO-Link, Проверка профиля объекта.
Для заказа данной позиции достаточно указать название модели OPD100 и артикул OPDLFPKG

Ключевые особенности

PMD Profiler для проверки профиля объекта

Встроенный контроль качества для обеспечения правильной сборки деталей

Быстрая настройка без программного обеспечения

Независимое от расстояния измерение для больших допусков при позиционировании предметов

Устойчивость к внешнему освещению – не требуется экранирование или внешняя подсветка

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

88 x 65 x 28,5

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Тип света

красный свет

Длина волны [nm]

650

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 1, Количество цифровых выходов: 2

Входы

Количество цифровых входов

Триггер

внешнее

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Количество цифровых выходов

Функция выходного сигнала

2 x нормально открытый / нормально закрытый , (параметризуемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Измерение расстояния (Z-направление) [mm]

150…300

Ширина диапазона измерения (X-направление) при мин. измерении расстояния [mm]

45, (расстояние = 150mm)

Ширина диапазона измерения (X-направление) при макс. измерении расстояния [mm]

90, (расстояние = 300mm)

Частота дискретизации [Hz]

Точность/ погрешность

Разрешение измеренного значения

Z-направление 200 µm

Х-направление 250 µm

Точность

Z-направление ± 500 µm

Х-направление ± 500 µm

задний фон (белый 90 % отражение)

Программное обеспечение / Программирование

Количество профилей, которые можно сохранить

Количество областей интереса

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM3 (230,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

2,3

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

счетчик часов работы, количество сообщений о перегрузке, Настройка ROI

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1260

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-10…55

Температура хранения [°C]

-40…60

Степень защиты

IP 65

Макс. защищенность от внешней засветки [klx]

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

155

Механические данные

Вес [g]

484,9

Размеры [mm]

88 x 65 x 28,5

Материал

Корпус: отливка из цинка, PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: PMMA

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
Отображение работы	1 x светодиод, зелёный
	Цветной дисплей

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1	Х-направление
2	Z-направление
3	апертура лазерного луча
4	приёмник

Другие данные

световая линия

измерение расстояния (Z-направление)	световая линия
150 mm	50 x 1 mm
300 mm	100 x 1 mm

Значения при
Внешнее освещение на объекте
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

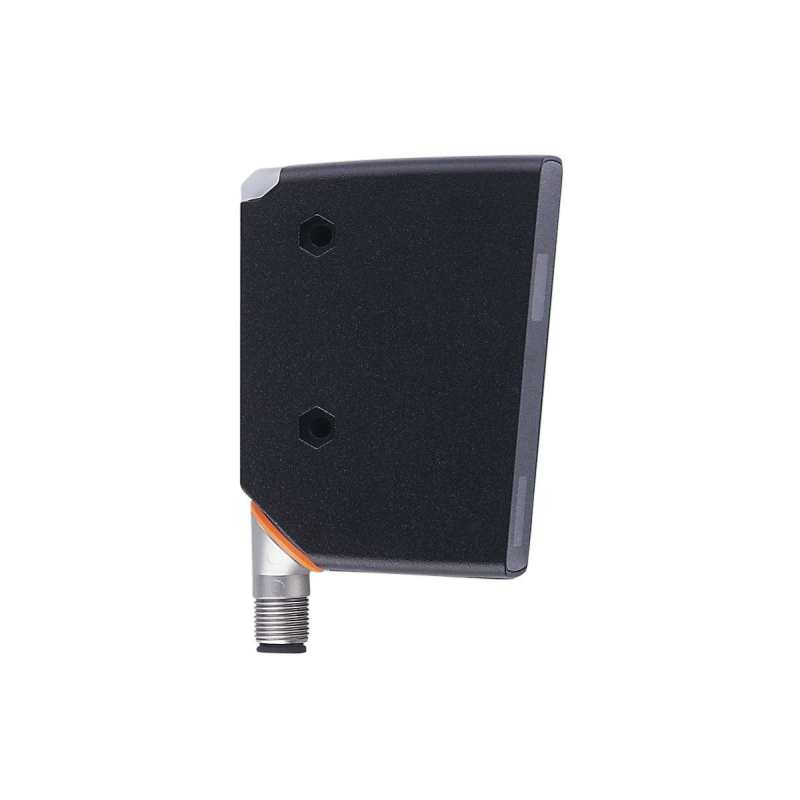

Датчик профиля OPD100 Ifm electronic
