Прямоугольные магнитный датчик mq2000 ifm

Общее описание

Покупая Магнитный датчик IFM, вы выбираете качественный и проверенный продукт. Магнитный датчик IFM MQ2000 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MQ2000 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитные датчики, Прямоугольные, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели MQ2000 и артикул MQ23005BBPKG/B/AM/ZH

Ключевые особенности

Обнаружение объекта возможно через металлическую крышку (кроме стальной)

Надёжный коммутационный сигнал даже в случае сильного загрязнения датчика

Прочный и устойчивый к ударам благодаря чувствительной поверхности из металла

Компактное исполнение для применения в местах с ограниченным пространством

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Размеры [mm]

20 x 8 x 32

Приложение

Среда

только железный

Электронные данные

Рабочее напряжение [V]

10…30 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

100

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

5 ± 10 %

Рабочее расстояние срабатывания [mm]

0…4,05

Точность/ погрешность

Поправочный коэффициент

сталь: 1

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

Воспроизводимость [% от Sr]

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-30…85

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

MTTF [годы]

1647

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	C011
Номер файла UL	E174191

Механические данные

Вес [g]

81,2

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

20 x 8 x 32

Материал

отливка из цинка, светодиодное окно: TPU, герметичный: PUR (полиуретан)

Дисплеи / Элементы управления

Дисплей

Отображение работы	1 x светодиод, зелёный
Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), Ø 4,9 mm, огнезащитный (IEC 60332-2, UL: FT2), 3 x 0,34 mm²

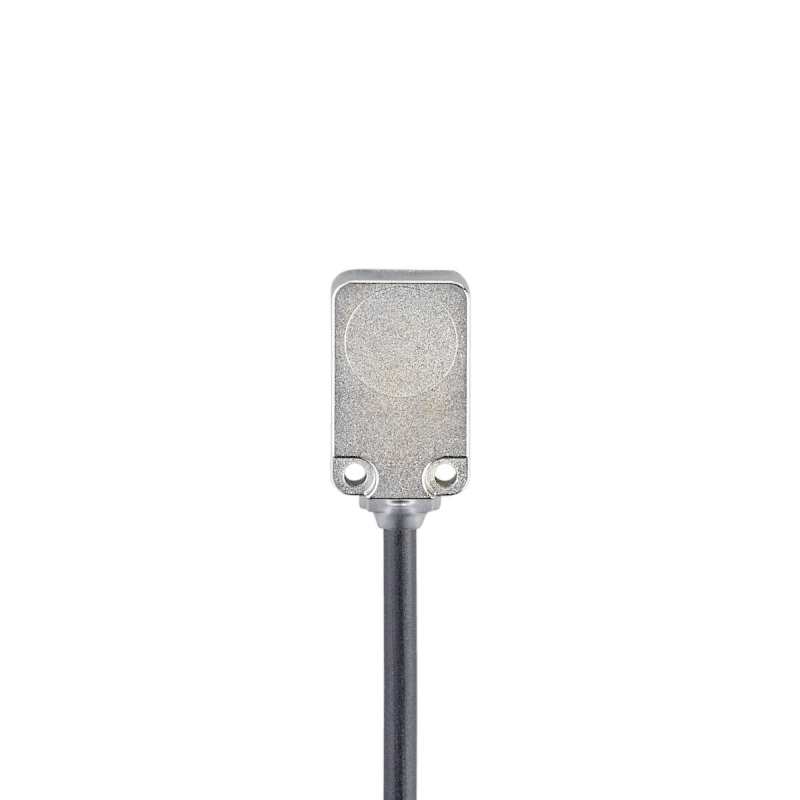

Магнитный датчик MQ2000 Ifm electronic
