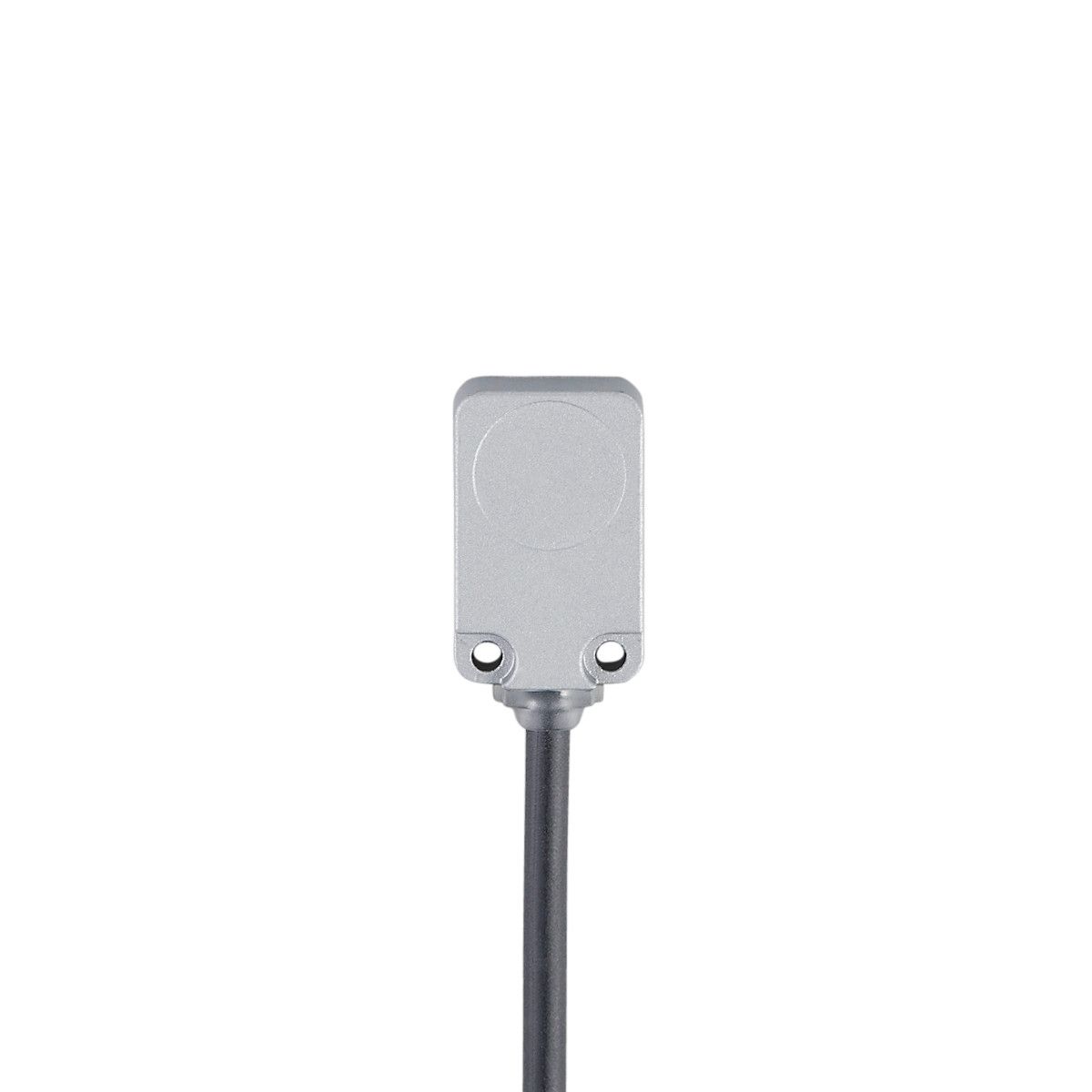

Прямоугольные магнитный датчик mq2003 ifm

Общее описание

Покупая Магнитный датчик IFM, вы выбираете качественный и проверенный продукт. Магнитный датчик IFM MQ2003 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MQ2003 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитные датчики, Прямоугольные, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели MQ2003 и артикул MQ23005BFRKG/B/AM/IO/WFI/ZH

Ключевые особенности

Устойчивый к окалинам благодаря антипригарному покрытию

Надежное уведомление об износе при уменьшении диапазона измерения

Индикация уровня загрязнения для предиктивного обслуживания

Прочный и устойчивый к ударам благодаря чувствительной поверхности из металла

Компактное исполнение для применения в местах с ограниченным пространством

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Диапазон срабатывания [mm]

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

20 x 8 x 32

Приложение

Особенности

антипригарное покрытие

Среда

только железный

Электронные данные

Рабочее напряжение [V]

10…30 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

100

Частота переключения DC [Hz]

300

Примечание к частоте переключения

подавление посторонних полей: 10

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

5 ± 10 %

Рабочее расстояние срабатывания [mm]

0…4,05

Точность/ погрешность

Поправочный коэффициент

сталь: 1

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

Воспроизводимость [% от Sr]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, задержка выключения, Задержка включения и выключения, включения, Функция обучения

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

9,6

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	4

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	829

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-30…85

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

MTTF [годы]

1976

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	C011
Номер файла UL	E174191

Механические данные

Вес [g]

81,7

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

20 x 8 x 32

Материал

отливка из цинка антипригарное покрытие, светодиодное окно: TPU, герметичный: PUR (полиуретан)

Дисплеи / Элементы управления

Дисплей

Отображение работы	1 x светодиод, зелёный
Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), Ø 4,9 mm, огнезащитный (IEC 60332-2, UL: FT2), 3 x 0,34 mm²
