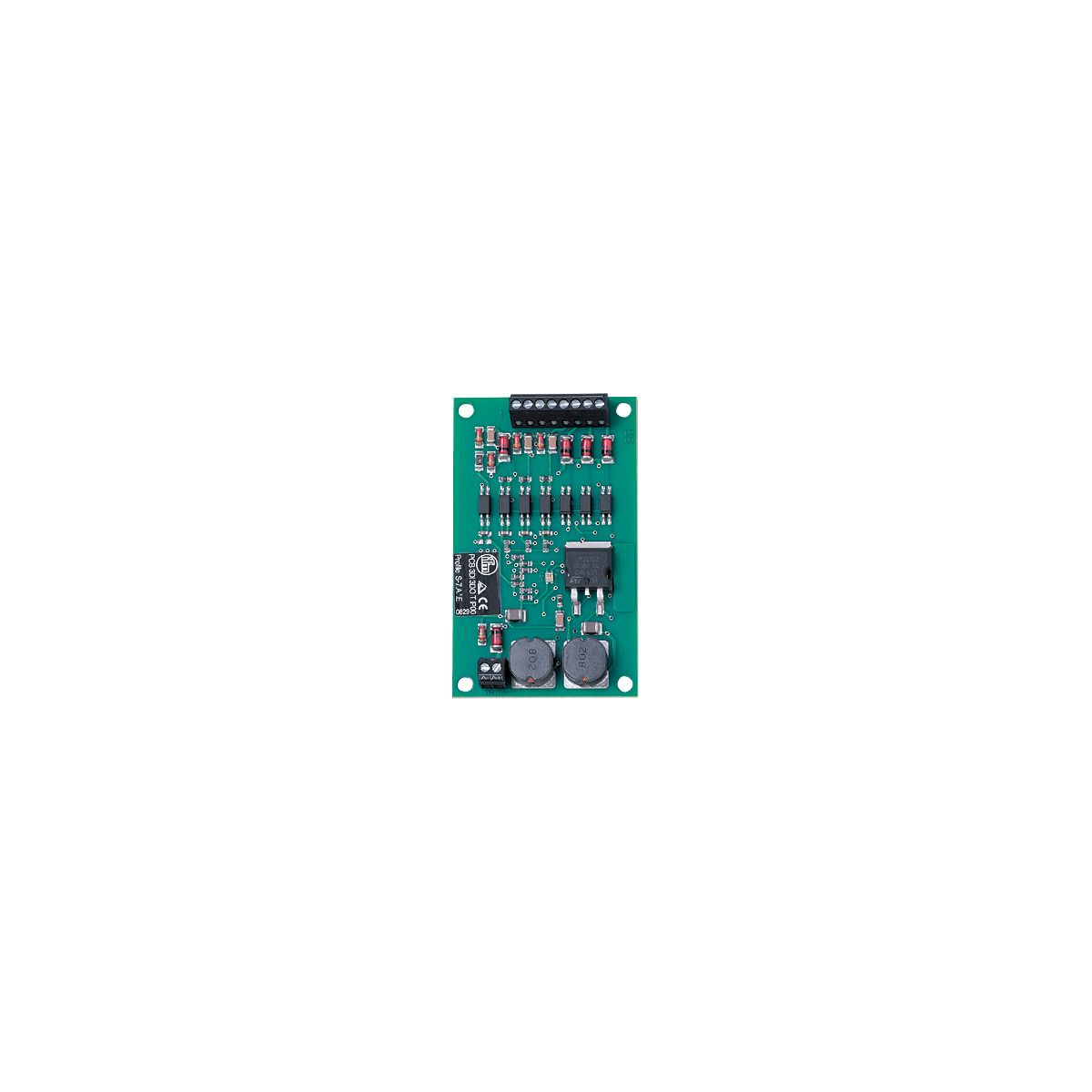

Решения PCB as-интерфейс модуль печатных плат ac2731 ifm

Общее описание

Покупая AS-интерфейс модуль печатных плат IFM, вы выбираете качественный и проверенный продукт. AS-интерфейс модуль печатных плат IFM AC2731 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2731 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Решения PCB.
Для заказа данной позиции достаточно указать название модели AC2731 и артикул PCB 3DI 3DO T IP00

Ключевые особенности

Для установки в небольшие корпуса, шкафы управления и панели операторов

Простая и быстрая проводка с помощью винтовых зажимов

Компактное исполнение

Интеграция механических переключателей в системы AS-i

AS-i подключение для четырех приборов управления и сигнализации

Электронные данные

Рабочее напряжение [V]

26,5…31,6 DC

Потребление тока [mA]

Макс. общая токовая нагрузка [A]

0,18, (общий ток для всех входов и выходов, питающихся от AS-i: 180 mA)

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 3, Количество цифровых выходов: 3

Входы

Количество цифровых входов

Питание выходов датчика

AS-i

Напряжение питания [V]

20…30, (DC)

Аналоговые входы защищены от короткого замыкания

да

Выходы

Электрическое исполнение

PNP

Количество цифровых выходов

Диапазон напряжения DC [V]

18…30, (DC)

Макс. допустимая токовая нагрузка на каждый выход [mA]

180, (Примите во внимание ток нагрузки для всех входов и выходов )

Защита от короткого замыкания

да

Коммутационные выходы питания актуатора

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-25…70

Степень защиты

IP 00

Испытания / одобрения

ЭMC

EN 50295

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

Биты данных

Бит данных	D0	D1	D2	D3
Вход	I-1	I-2	I-3	—
Выход	O-1	O-2	O-3	—

Механические данные

Вес [g]

30,5

Дисплеи / Элементы управления

Дисплей

режим работы	светодиод, зелёный
ошибка	светодиод, красный

Примечания

AS-i модуль является PCB решением для ведомого устройства AS-i, питаемого через AS-i.

Функция сторожевого таймера выключает выходы в случае, если на линии AS-i отсутствует связь.

Упаковочная величина

1 шт.

электрическое подключение

винтовые клеммы: 0,2…1,5 mm², AWG26 — AWG16
