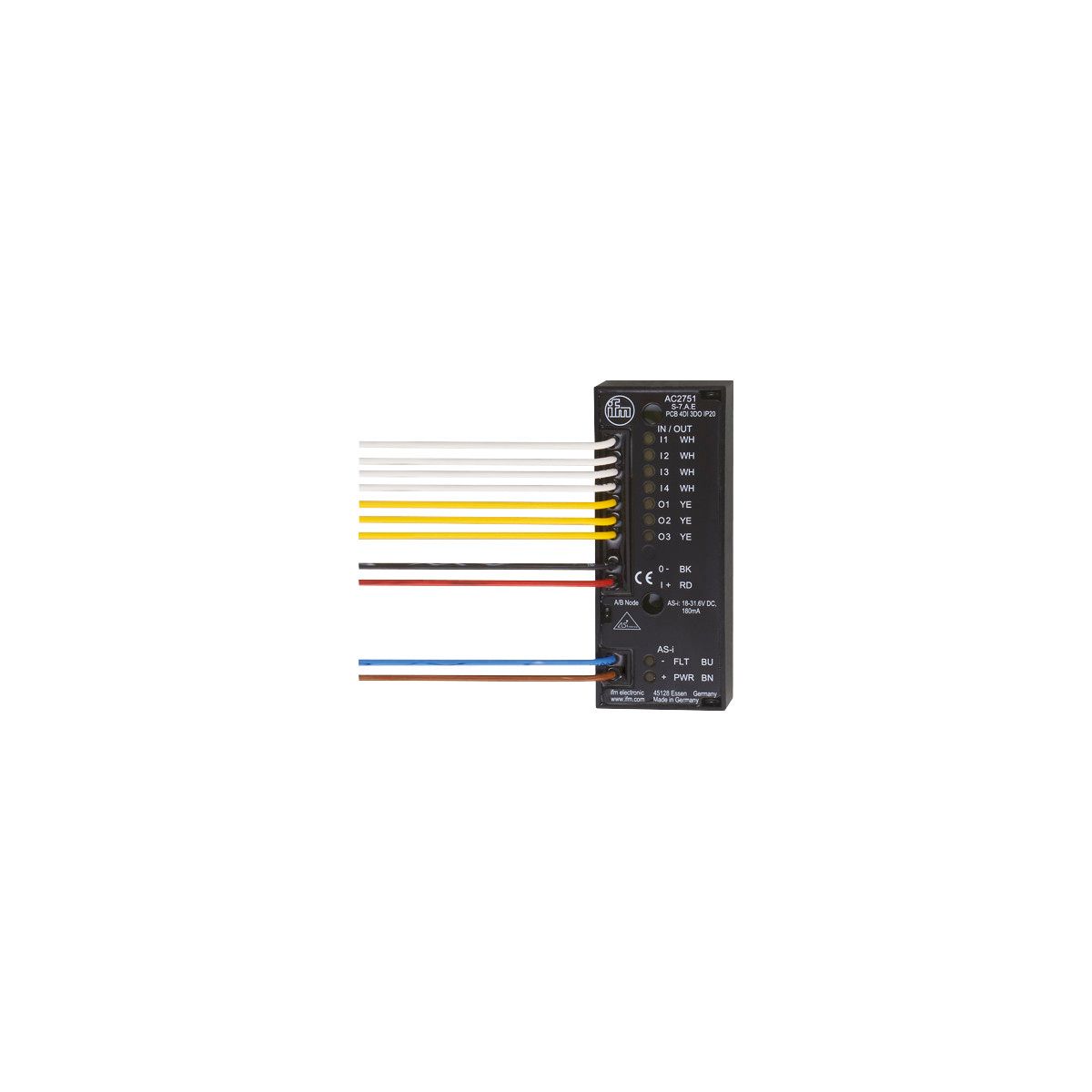

Решения PCB as-интерфейс модуль печатных плат ac2751 ifm

Общее описание

Покупая AS-интерфейс модуль печатных плат IFM, вы выбираете качественный и проверенный продукт. AS-интерфейс модуль печатных плат IFM AC2751 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2751 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Решения PCB.
Для заказа данной позиции достаточно указать название модели AC2751 и артикул PCB 4DI 3DO T W A/B

Ключевые особенности

Для установки в небольшие корпуса, шкафы управления и панели операторов

Простая и быстрая проводка с помощью проволочных жил

Компактное исполнение

Интеграция механических переключателей в системы AS-i

AS-i подключение для четырех приборов управления и сигнализации

Электронные данные

Рабочее напряжение [V]

18…31,6 DC

Общее потребление тока из AS-i [mA]

180, (без датчиков:

Класс защиты

III

Макс. общая токовая нагрузка [A]

0,15, (общий ток для всех входов и выходов, питающихся от AS-i: 150 mA)

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4, Количество цифровых выходов: 3

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

Питание выходов датчика

AS-i

Напряжение питания [V]

18…30, (DC)

Макс. суммарный ток нагрузки входов [mA]

150

Входной ток High [mA]

6…10

Входной ток Low [mA]

0…2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Выходы

Электрическое исполнение

PNP

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC [V]

18…30, (DC)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100, (категория использования DC-13 (контроль электромагнитов): 2,5 W (IEC 60947-5-1))

Макс. общая токовая нагрузка выходов [mA]

150

Защита от короткого замыкания

да

Гальваническая развязка

да

Коммутационные выходы питания актуатора

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-25…55

Степень защиты

IP 20

Испытания / одобрения

ЭMC

EN 50295

MTTF [годы]

315

AS-i классификация

AS-i версия

3.0

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

102401

Механические данные

Вес [g]

72,5

Способ монтажа

установка в корпус для монтажа на поверхность

Размеры [mm]

31,1 x 12 x 76,6

Материал

корпус: PC экранированный

Дисплеи / Элементы управления

Дисплей

режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Примечания

Функция сторожевого таймера выключает выходы в случае, если на линии AS-i отсутствует связь.

Установите устройство так, чтобы открытые части не могли быть затронуты.

Установка в корпус с размерами 68 x 136 x 53 мм (ДxШxВ), напр. Schneider Electric Harmony, XALD03, XALD04

Не подключайте какую-либо из следующих точек к внешнему напряжению:

0-, I+, I1, I2, I3, I4

Присоединения электрически связаны с кабелем AS-i.

можно использовать при высоте до 2000 метров над уровнем моря

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 0,2 m, PVC (поливинилхлорид),, PVC
