С IO-Link индуктивный датчик в цельнометаллическом корпусе iic236 ifm

Общее описание

Покупая Индуктивный датчик в цельнометаллическом корпусе IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик в цельнометаллическом корпусе IFM IIC236 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IIC236 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Индуктивные датчики, Расположение и обнаружение объектов, С IO-Link.
Для заказа данной позиции достаточно указать название модели IIC236 и артикул IIK3012BFRKG/AM/IO/US-104

Ключевые особенности

Характеристики Электрическое исполнение PNP/NPN, (параметризуемый) Функция выходного сигнала нормально открытый / нормально закрытый, (параметризуемый) Коммуникационный интерфейс IO-Link Корпус Резьбовой корпус

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Коммуникационный интерфейс

IO-Link

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 65

Приложение

Особенности

Цельнометаллический корпус

Применение

Применение в станкостроении, охлаждающих жидкостях и смазочных материалах

Предел прочности по давлению [bar]

100

Примечание к прочности по давлению

активная поверхность

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Точка переключения IO-Link [mm]

2,44…12,16, (параметризуемый)

Диапазон измерения IO-Link [mm]

1,3…13

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,6 / алюминий: 0,5 / медь: 0,2

Гистерезис [% от Sr]

3…15

Отклонение от линейности IO-Link [%]

± 2, (от предельного значения диапазона измерения)

Повторяемость IO-Link [%]

± 1, (от предельного значения диапазона измерения)

Температурный коэфициент

± 0,3 %/K, (от предельного значения диапазона измерения)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

3,2

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1090

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Степень защиты

IP 65, IP 66, IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Сопротивление удару

1 J

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40°C, TB = 85°C, t1 = 30 min, t2 =

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

635

Сертификат UL

Ta	-25…70 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A008
Номер файла UL	E174191

Механические данные

Вес [g]

130

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M30 x 1,5 / L = 65

Обозначение резьбы

M30 x 1,5

Материал

нерж. сталь (1.4404 / 316L), активная поверхность: нерж. сталь (1.4404 / 316L), светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой

Момент затяжки [Nm]

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

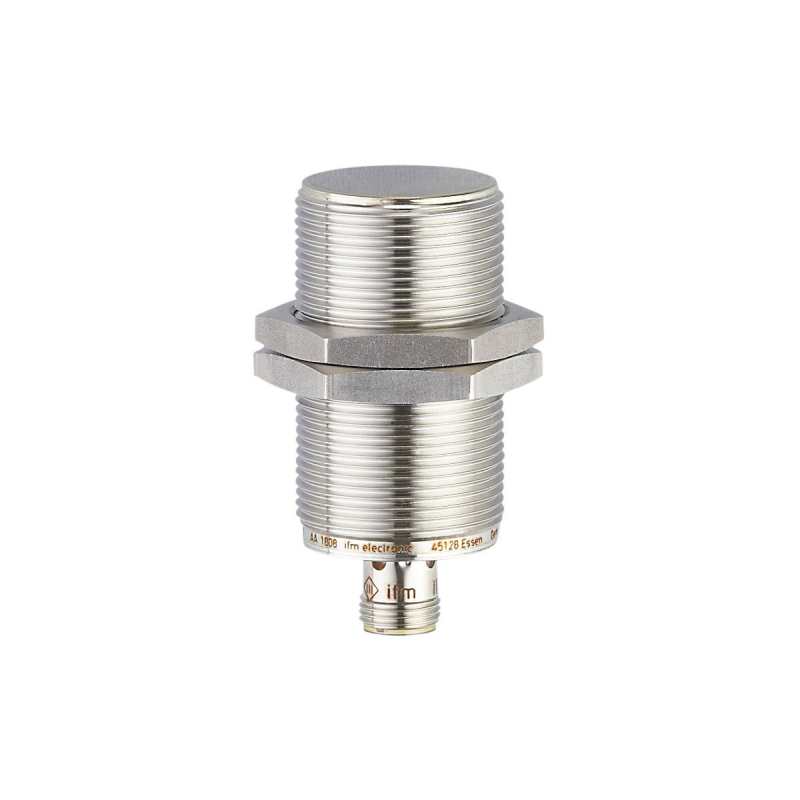

Индуктивный датчик в цельнометаллическом корпусе IIC236 Ifm electronic
